Hoe werkt een inductieve sensor? Werking, schakelafstand en selectie uitgelegd
Een inductieve sensor detecteert metalen objecten contactloos met behulp van een elektromagnetisch veld. Daardoor is dit sensorprincipe robuust, slijtagevrij en breed inzetbaar in machines en productielijnen.
In deze technische uitleg leest u hoe het meetprincipe werkt, welke metalen worden gedetecteerd, wat de werkelijke schakelafstand beïnvloedt en waar u bij selectie of vervanging op moet letten.

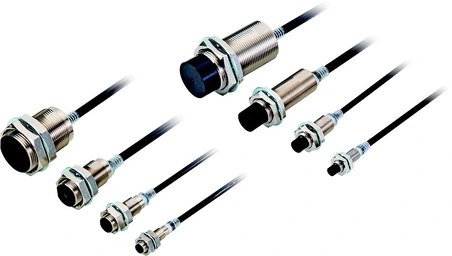

Wat is een inductieve sensor?
Een inductieve sensor, ook wel inductieve naderingssensor of inductive proximity sensor genoemd, is een elektronische sensor die metalen objecten detecteert zonder fysiek contact. In plaats van een mechanische schakelaar gebruikt de sensor een elektromagnetisch veld aan de actieve zijde.
Zodra een metalen object het detectiegebied binnenkomt, verandert dit veld. De elektronica in de sensor herkent die verandering en schakelt een uitgang naar bijvoorbeeld een PLC, IO-module, relais of machinebesturing.
Hoe werkt een inductieve sensor precies?
In de sensor zitten onder andere een spoel en oscillator. Samen wekken deze een hoogfrequent elektromagnetisch veld op aan de actieve zijde van de sensor. Zolang er geen metaal in het detectiegebied aanwezig is, blijft dit veld in een normale toestand.
Komt een metalen object dichterbij, dan ontstaan in dat materiaal wervelstromen. Die wervelstromen nemen energie op uit het elektromagnetische veld. De sensor detecteert de verandering in het oscillatorsignaal en zet dit om in een schakelsignaal.
Dat digitale uitgangssignaal kan vervolgens door een PLC, relais, IO-module of andere machinebesturing worden verwerkt.
De sensor “ziet” metaal niet optisch. Hij reageert op de invloed van metaal op het elektromagnetische veld.
Welke materialen detecteert een inductieve sensor?
Inductieve sensoren reageren op metalen materialen. Staal is vaak het referentiemateriaal waarop de nominale schakelafstand wordt gebaseerd. Ook RVS, aluminium, messing, koper en gietijzer kunnen worden gedetecteerd, maar de effectieve detectieafstand kan per materiaal verschillen.
Staal en gietijzer zijn typische metalen doelen voor inductieve detectie.
RVS, aluminium, messing en koper, waarbij de praktische schakelafstand kan afwijken van die bij staal.
Kunststof, hout, glas, papier en de meeste vloeistoffen worden niet rechtstreeks inductief gedetecteerd.
Moet u juist een niet-metalen object detecteren? Dan zijn bijvoorbeeld capacitieve sensoren, optische sensoren of ultrasone sensoren vaak logischer om te onderzoeken.
Wat bepaalt de schakelafstand van een inductieve sensor?
De opgegeven schakelafstand op een datasheet is niet het enige getal dat bepaalt of een sensor in de machine betrouwbaar werkt. De werkelijke detectie wordt ook beïnvloed door materiaal, objectgrootte, sensorbouwvorm en montage.
1. Materiaal
Andere metalen dan het referentiemateriaal staal kunnen een kortere effectieve detectieafstand geven.
2. Objectgrootte
Een groot metalen doel is doorgaans eenvoudiger te detecteren dan een object dat kleiner is dan het actieve sensorvlak.

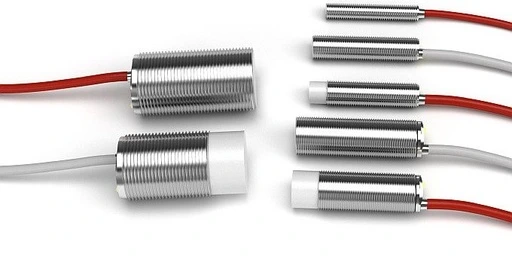

3. Bouwvorm
Een grotere sensorbouwvorm kan meer detectiebereik bieden. M8, M12, M18 en M30 hebben daarom verschillende toepassingsgebieden.
Ontwerp een toepassing liever niet exact op de grens van de nominale schakelafstand. Mechanische toleranties, materiaal en montage kunnen ervoor zorgen dat de werkelijke detectie eerder plaatsvindt of minder marge heeft.

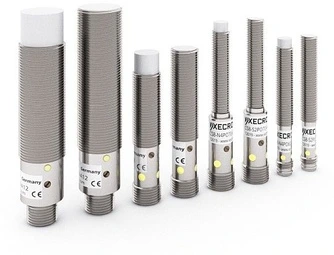

Flush of non-flush inductieve sensor?
Het verschil tussen flush en non-flush is belangrijk bij zowel nieuwe ontwerpen als vervanging. De metalen omgeving rondom de actieve zijde beïnvloedt namelijk het elektromagnetische veld.
Flush montage
De sensor kan verzonken in metaal worden ingebouwd. Dit is interessant bij compacte constructies en wanneer de sensor mechanisch beschermd moet liggen.
Non-flush montage
De actieve zijde moet vrijer van omringend metaal worden geplaatst. Deze constructie wordt vaak gekozen wanneer meer schakelafstand gewenst is.
Waar moet u op letten bij het kiezen van een inductieve sensor?
Alleen diameter en schakelafstand vergelijken is meestal onvoldoende. Voor een betrouwbare sensorselectie moeten de mechanische, elektrische en omgevingsspecificaties samen kloppen.
| Keuzepunt | Waar op letten? |
|---|---|
| Materiaal | Staal, RVS, aluminium, messing en koper kunnen in de praktijk een verschillende effectieve detectieafstand geven. |
| Schakelafstand | Controleer niet alleen de nominale afstand, maar neem ook voldoende praktische marge. |
| Montage | Flush voor verzonken montage; non-flush wanneer de sensor meer vrije ruimte rondom de actieve zijde nodig heeft. |
| Uitgang | Controleer onder andere PNP/NPN en NO/NC. Bij vervanging moet dit overeenkomen met de bestaande besturing. |
| Aansluiting | Kabel, M8-connector, M12-connector, kabellengte en pinbezetting kunnen bepalend zijn. |
| Voedingsspanning | Controleer altijd de datasheet en de beschikbare voedingsspanning in de machine. |
| Bouwvorm | Veel voorkomende cilindrische bouwvormen zijn M8, M12, M18 en M30; ook vlakke en rechthoekige sensoren zijn beschikbaar. |
| Schakelfrequentie | Relevant bij snel bewegende objecten, teltoepassingen of korte cyclustijden. |
| Omgeving | Let op olie, vocht, stof, reiniging, temperatuur, trillingen en vereiste beschermingsgraad. |
Een bestaande inductieve sensor vervangen?
Een sensor met dezelfde M12- of M18-behuizing is niet automatisch elektrisch of functioneel gelijk. Bij vervanging moet daarom verder worden gekeken dan alleen de buitendiameter en opgegeven schakelafstand.
Een foto van de sensor, typeplaatje of datasheet is vaak al genoeg om de vergelijking te starten.
Laat een vervanger zoekenLees ook hoe Indusen omgaat met een niet-leverbare sensor en technisch passend alternatief .
Veelgemaakte fouten bij inductieve sensoren
Storingen ontstaan niet altijd doordat de sensor defect is. Een verkeerde selectie, onvoldoende detectiemarge of ongunstige montage kan hetzelfde beeld geven.
Voordelen van inductieve sensoren
Inductieve sensoren zijn populair binnen industriële automatisering omdat ze metalen objecten zonder mechanisch contact kunnen detecteren en daardoor goed passen in herhalende machinecycli.
Contactloze detectie
Geen mechanische aanraking tussen sensor en object, waardoor slijtage aan het schakelprincipe wordt beperkt.
Robuust in machines
Geschikt voor industriële toepassingen waar stof, olie, vocht of trillingen een rol kunnen spelen, afhankelijk van uitvoering.
Snelle detectie
Interessant voor bewegende werkstukken, cyclische processen en teltoepassingen wanneer de juiste schakelfrequentie wordt gekozen.

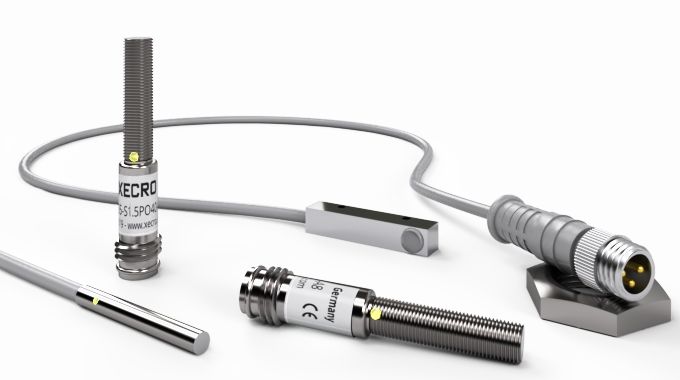

Compacte bouwvormen
M8, M12, M18, M30 en compacte vlakke sensoren bieden veel vrijheid bij machine-integratie.
Eenvoudig te integreren
Veel uitvoeringen sluiten rechtstreeks aan op PLC- of IO-systemen via een industriële schakeluitgang.
Breed toepasbaar
Van eindstanddetectie en werkstukcontrole tot aanwezigheidssignalering op transport- en handlingmachines.
Waar worden inductieve sensoren toegepast?
Positiedetectie
Detecteren of een metalen machineonderdeel een bepaalde positie of eindstand heeft bereikt.
Werkstukcontrole
Controleren of een metalen werkstuk, gereedschap of component aanwezig is voordat de machinecyclus doorgaat.
Transportbanen
Aanwezigheids- of positiedetectie van metalen delen in logistieke en productielijnen.
Handling & robotica
Positiecontrole van grijpers, geleidingen en bewegende metalen componenten.
Machinebewaking
Controleren van mechanische eindposities of aanwezigheid van een machineonderdeel.
Productieautomatisering
Betrouwbare binaire detectie als onderdeel van geautomatiseerde productie- en assemblageprocessen.
Wanneer kiest u géén inductieve sensor?
Een inductieve sensor is vooral sterk bij binaire detectie van metaal. Wanneer het object niet van metaal is, de afstand groter is of een echte continue afstands- of verplaatsingsmeting nodig is, kan een ander sensorprincipe beter passen.
Geef ons de technische context
Beschrijf kort wat er gedetecteerd moet worden en op welke afstand. Heeft u al een bestaande sensor? Voeg dan indien mogelijk ook het typenummer, een foto, datasheet of gewenst jaarvolume toe.
Veelgestelde vragen over inductieve sensoren
Hoe werkt een inductieve sensor?
De sensor wekt aan de actieve zijde een elektromagnetisch veld op. Wanneer een metalen object dit veld nadert, ontstaan wervelstromen in het materiaal. De sensor detecteert de verandering in het veld en schakelt de uitgang.
Wat detecteert een inductieve sensor?
Een inductieve sensor is bedoeld voor metalen objecten. Staal is een veelgebruikt referentiemateriaal; ook onder andere RVS, aluminium, messing en koper kunnen worden gedetecteerd.
Detecteert een inductieve sensor kunststof?
Niet rechtstreeks. Voor kunststof of andere niet-metalen objecten zijn bijvoorbeeld capacitieve, optische of ultrasone sensoren vaak geschikter.
Wat is het verschil tussen flush en non-flush?
Een flush sensor kan verzonken in metaal worden gemonteerd. Een non-flush sensor heeft meer vrije ruimte rondom de actieve zijde nodig en wordt vaak gekozen wanneer meer detectiebereik gewenst is.
Waarom schakelt mijn inductieve sensor op RVS later dan op staal?
De effectieve detectieafstand is afhankelijk van het metaal. Een nominale schakelafstand wordt vaak op basis van een referentiedoel in staal opgegeven, waardoor andere metalen in de praktijk anders kunnen reageren.
Kan ik een inductieve sensor vervangen door een ander merk?
Dat is vaak mogelijk wanneer mechanische én elektrische specificaties overeenkomen. Controleer onder andere bouwvorm, schakelafstand, flush/non-flush, PNP/NPN, NO/NC, aansluiting en voedingsspanning.
Welke maat inductieve sensor heb ik nodig?
Dat hangt af van de beschikbare ruimte, gewenste detectieafstand, montage en het te detecteren object. Veel voorkomende bouwvormen zijn M8, M12, M18 en M30.
Wanneer gebruik ik een inductieve meetsensor?
Een standaard inductieve naderingssensor geeft vooral een schakelstatus. Voor een continue afstands- of positiemeting op metaal kan een inductieve meetsensor beter passen.
Nieuwe toepassing of een bestaande sensor vervangen?
Stuur het typenummer, een foto of een korte beschrijving van de toepassing. Indusen kijkt mee naar detectieafstand, montage, uitgang, aansluiting en een technisch passende uitvoering.
