Machineverlichting integreren in een OEM-ontwerp: 8 aandachtspunten
Wanneer LED-machineverlichting al tijdens de ontwerpfase wordt meegenomen, kunnen bouwruimte, montage, bekabeling en lichtverdeling goed op elkaar worden afgestemd. Zo wordt licht een functioneel onderdeel van het machineplatform, in plaats van een toevoeging achteraf.
Waar moet je op letten bij het integreren van machineverlichting?
Een goed OEM-lichtconcept begint met de lichtfunctie: werklicht, inspectielicht, machinestatus of een combinatie. Reserveer vervolgens bouwruimte voor armatuur, beugels, stekker en kabel. Kies de montagewijze en lichtverdeling op basis van operatorzicht, reflecties en schaduwzones. Controleer voeding, elektrische aansluiting, IP-bescherming en bestendigheid tegen de machineomgeving. Leg onderhouds- en vervangmogelijkheden vast, inclusief documentatie en artikelcodes. Voor serieproductie moeten uitvoering, montage en bekabeling herhaalbaar zijn. Pas daarna is een keuze voor standaardverlichting of een projectspecifieke OEM-uitvoering verstandig.
Waarom machineverlichting vroeg in het ontwerp meenemen?
Wie de lichtbron pas na de mechanische engineering selecteert, ontdekt vaak dat er geen geschikte plek is voor het armatuur of de connector. Een profiel zit in de weg, de lichtbundel wordt door een bewegend onderdeel afgeschermd of het serviceluik moet voor vervanging worden gedemonteerd.
Bij een verpakkingsmachine met meerdere afgeschermde proceszones is een lichtplan tijdens het 3D-ontwerp vaak praktischer: dan kunnen montagevlakken, kabeldoorvoeren en inspectiehoeken op elkaar worden afgestemd. Dezelfde tekening kan later de basis vormen voor identieke montage in een OEM-serie. Dit is wezenlijk anders dan het achteraf vervangen of retrofitten van bestaande verlichting.
Voorkom schaduwzones
Leg het licht op relevante werk- en inspectiepunten, niet alleen op de vrije plafondruimte van de machine.
Reserveer kabelruimte
Neem M8/M12-stekkers, kabelbuiging en demontageruimte vanaf het begin op in het 3D-model.
Herhaalbare uitvoering
Beperk onnodige varianten en leg montage, aansluitingen en gekozen armatuurnummers vast.
De acht belangrijkste aandachtspunten voor OEM-engineers
Deze punten helpen mechanical en electrical engineers om machineverlichting als systeemcomponent te specificeren.
Bepaal wat de verlichting daadwerkelijk moet doen
Een volledige machineruimte verlichten vraagt iets anders dan een enkel inspectiepunt of camerasysteem. Bepaal welke oppervlakken zichtbaar moeten zijn, vanuit welke kijkrichting en bij welke machinehandeling. Maak onderscheid tussen functioneel wit licht, statusverlichting en proceslicht voor machine vision.
Voor camera's kunnen bovendien spectrum, flikkering, synchronisatie en constante belichting doorslaggevend zijn; een hoge lumenwaarde of kleurweergave-index alleen is onvoldoende.
Reserveer ruimte voor armatuur, kabel en onderhoud
Leg maximale lengte, diameter of hoogte, inbouwdiepte, vrije ruimte tot bewegende delen en het aantal montagepunten vast. Vergeet de connector niet: een relatief kleine M12-stekker kan bij een smal frame de beschikbare bouwruimte bepalen. Houd rekening met de kabelfabrikantspecificatie voor buigradius en trekontlasting.
Een slanke lichtlijn zoals de DIANA D20-P kan bij beperkte ruimte interessant zijn, maar moet nog steeds passen bij lichtverdeling, houder en aansluitzijde.
Kies opbouw, inbouw, buis of een compacte lichtlijn
Opbouw geeft vaak eenvoudige montage en bereikbaarheid. Inbouw is interessant voor een vlak oppervlak, maar vraagt sparingen en afdichting. Een ronde lichtlijn kan langs profielen passen; verstelbare verlichting is nuttig voor een lokaal inspectiepunt. De bouwvorm volgt uit het machineconcept, niet uit alleen het uiterlijk van de lamp.
Ontwerp de bundel vanuit het werkgebied
Lumen beschrijft de lichtstroom; lux beschrijft de invallende verlichtingssterkte op het werkoppervlak. Montageafstand, kijkrichting, lichtbundel, reflecterende oppervlakken en schaduwen bepalen samen het resultaat. Twee kleinere lichtlijnen vanuit verschillende hoeken kunnen meer bruikbaar licht opleveren dan één sterk armatuur boven het midden.
Controleer waar nodig de werkelijke luxverdeling in een prototype en beoordeel verblinding vanuit de positie van de operator.
Controleer spanning, stroom, aansturing en connector
Veel machineontwerpen hebben een 24V DC-voedingsnet. De nominale aanduiding zegt echter niet alles: controleer het gespecificeerde werkbereik, het stroomverbruik, de beschikbare voedingsreserve, inschakelstromen en de beveiliging. Bij meerdere lampen op één aftakking tellen kabeldoorsnede en spanningsval mee.
Een M12-connector is alleen passend wanneer codering, pinbezetting, polariteit, kabelbelasting en IP-afdichting overeenkomen. Gebruik de werkelijke datasheet; dit artikel geeft geen universeel bedradingsschema.
Beoordeel IP-klasse, materiaal en mechanische belasting apart
Een machine met stof en incidentele spatten stelt andere eisen dan een CNC-machine met snijolie of een natte verpakkingslijn. Beschermingsgraden zoals IP67 en IP68 gaan over voorgeschreven indringingsproeven, niet automatisch over chemische bestendigheid tegen koelmiddelen of reinigingsmiddelen.
Controleer temperatuur, trillingen, impact, reiniging en de bestendigheid van behuizing, lichtkap, afdichtingen en connector. Zie ook machineverlichting voor zware omgevingen.
Maak vervanging mogelijk zonder grote demontage
Bij een machine die jaren in bedrijf blijft, wordt servicetoegang belangrijk. Kan de lamp worden losgenomen zonder een complete afscherming te verwijderen? Is de connector bereikbaar? Kan de lichtkap veilig worden gereinigd en is het typenummer na montage herkenbaar?
Leg de montage-instructie, elektrische aansluiting, reserveonderdelen en revisie vast. Een onderhoudsvriendelijk ontwerp kan stilstand door een eenvoudige armatuurwissel beperken, zonder dat daarvoor levensduurclaims nodig zijn.
Leg een reproduceerbare uitvoering vast
Bij terugkerende machines zijn gestandaardiseerde artikelcodes, dezelfde montagegaten, kabellengtes, connectorposities en elektrische tekeningen van belang. Werk met goedgekeurde stuklijsten en revisies, en beoordeel hoe een toekomstige productwijziging wordt gecommuniceerd.
Een standaardarmatuur is vaak een verstandig beginpunt. Maatwerk kan lonen wanneer specifieke afmetingen, functies of herhaalde aantallen dat rechtvaardigen, maar hangt af van haalbaarheid en projectafspraken.
Opbouw, inbouw of lichtlijn: welke vorm past?
| Montagewijze | Voordeel | Ontwerpaandachtspunt | Typische toepassing |
|---|---|---|---|
| Lineaire opbouw (Q40) | Verlicht langere zones | Vrije hoogte, stekkerpositie en bevestigingspunten | Verpakkingsmachine, assemblagelijn |
| Compacte lichtlijn (D20-P) | Beperkte diameter | Houder, kabelruimte en lichtbundel | Smal machineframe |
| Vlakke opbouw (A55) | Laag profiel tegen paneel | Vlak montageoppervlak en connector | Machinewand of cabine |
| Inbouw (E110) | Vlak geïntegreerd | Sparing, afdichting, inbouwdiepte en service | High-tech machinebehuizing |
| Gericht verstelbaar | Lokale inspectieverlichting | Zichtlijn, verstelruimte en trillingen | Onderhouds- of instelzone |
Machineverlichting en 24V DC: controleer de complete aansluiting
Industriële LED-machineverlichting wordt vaak op een 24V DC-machinevoeding aangesloten. De DIANA Q40 en DIANA E110 zijn bij Indusen bijvoorbeeld vermeld met een bereik van 22–28 VDC. Dat is geen generieke waarde voor alle armaturen: werk altijd met de exacte uitvoering.
Voedingsreserve en spanningsval
Tel de gelijktijdige vermogens van de armaturen op, bereken de stroom per aftakking en controleer ook inschakelgedrag en beveiligingen. Bij een langere kabel kan de spanning bij de lamp lager zijn dan bij de voeding. Selecteer kabeldoorsnede en aanleg op de werkelijke installatie.
Schakelen, dimmen en EMC
Bepaal vooraf of aan/uit voldoende is, of dat dimmen, soft-on of PLC-integratie nodig zijn. Niet iedere uitvoering ondersteunt dezelfde methode. Scheid waar nodig kabeltrajecten, gebruik de gespecificeerde afscherming en volg het aansluitadvies van de fabrikant.
Wanneer RGBW of IO-Link aan het OEM-ontwerp toevoegen?
Een standaard wit armatuur is meestal de eenvoudigste keuze voor werklicht. Wanneer een operator direct bij een machinezone ook procesinformatie nodig heeft, kan RGBW-machine-statusverlichting nuttig zijn. Daarbij kan dezelfde geschikte armatuur functioneel wit licht en gekleurde statussignalen combineren.
Bij eenvoudige toestandindicaties kan digitale I/O voldoende zijn. Voor flexibel configureerbare kleuren, dimmen en monitoring kan een daarvoor geschikte IO-Link-armatuur aantrekkelijk zijn. IO-Link is geen standaardfunctie van iedere RGBW-lamp; controleer het type en de IODD-documentatie. Statuskleuren moeten logisch, zichtbaar en volgens de toepasselijke machine-eisen worden toegepast.
Wanneer is klantspecifieke machineverlichting interessant?
Bij een nieuwe machine hoeft een bestaande standaardlamp niet altijd precies te passen. Denk aan een afwijkende lengte, beperkte inbouwdiepte, speciale montagebeugels, een andere connectorrichting, bijzondere lichtkleur of een behuizing die in het OEM-platform moet worden geïntegreerd.
DIANA Electronic-Systeme beschrijft hiervoor een ontwikkeltraject waarbij technische eisen worden vertaald naar een lichtconcept, prototype, praktijkvalidatie en serieproductie. Indusen kan de randvoorwaarden bundelen en de technische haalbaarheid met de fabrikant beoordelen. Speciale uitvoeringen zijn projectafhankelijk; er gelden geen vanzelfsprekende minimale prijzen, aantallen of levertijden.
Requirements
Functie, omgeving, bouwruimte, montage en volumes vastleggen.
Lichtconcept
Optiek, bouwvorm, materiaal en elektrische interface bepalen.
Prototype
Conceptuitvoering om integratie en lichtfunctie te toetsen.
Validatie
Functionele en omgevingsproeven in de werkelijke toepassing.
Serieproductie
Vastgelegde revisie en reproduceerbaar assemblageproces.
Eindcontrole
Controle van het geleverde armatuur volgens specificatie.
De stappen zijn gebaseerd op het officiële proces van DIANA Individual LED Solutions.
Twee illustratieve OEM-engineeringsscenario's
Nieuwe verpakkingsmachine
Een OEM ontwikkelt een machine met verschillende afgesloten inspectie- en onderhoudszones. Er is een 24V DC-machinevoeding en maar weinig ruimte tussen de aluminium profielen. De engineer bepaalt per zone de zichtlijn en vergelijkt één centrale opbouwlamp met meerdere compacte lichtlijnen.
In het 3D-model worden de bevestiging, M12-connectoren en kabelgeleidingen vastgelegd. In het prototype worden schaduwen, reflecties en reinigbaarheid beoordeeld. De gekozen bestelcodes worden opgenomen in de stuklijst voor herhaalde productie.
High-tech machine en semiconductor
Een compacte machine moet vlakke verlichting in de behuizing krijgen, zonder uitstekende delen of hinderlijke reflecties. Een inbouwoplossing zoals de E110 kan conceptueel interessant zijn, mits sparing, afdichting, warmteafvoer en bereikbaarheid kloppen.
Bij semiconductor- en high-tech equipment kunnen extra eisen gelden aan materiaal, reiniging, cleanroomgedrag of lichtspectrum. Voor lichtgevoelige processen moet het spectrale emissieprofiel apart worden beoordeeld.
Dit zijn illustratieve ontwerpscenario's, geen uitgevoerde klantenprojecten.
Van één armatuur naar een OEM-serie
Een prototype kan technisch functioneren zonder dat het meteen geschikt is voor serieproductie. Voor terugkerende machines moeten tekeningen, keuringscriteria, elektrische documentatie, stuklijsten, de exacte connectorvariant en de bestelcode consistent blijven. Leg vast wie wijzigingen in de armatuur of machineconstructie beoordeelt.
Bespreek daarnaast de verwachte afname per machine, de jaarplanning, revisieovergangen, servicevoorraad en beschikbare alternatieven. Zo wordt machineverlichting een beheersbare component binnen het volledige OEM-platform in plaats van een steeds opnieuw te selecteren onderdeel.
Welke machineverlichting kan Indusen leveren?
De onderstaande voorbeelden zijn bedoeld als richting voor engineering. Voor het volledige gamma kunt u terecht bij het DIANA machineverlichtingsassortiment van Indusen.
DIANA Q40
Lineaire opbouwverlichting voor machineframes en grotere werkzones. Bij Indusen vermeld met 22–28 VDC, M12 en IP67 voor de standaard Q40-uitvoeringen. Andere functies zijn beschikbaar in de afzonderlijke Q40-D- en Q40-C-families.
Bekijk Q40-product en uitvoeringenDIANA D20-P
Slanke Ø20 mm lichtlijn met M12, bedoeld voor compacte machines waar de lengte en diameter de beschikbare montage bepalen. Controleer de vereiste houder, lichtverdeling en exacte lengte.

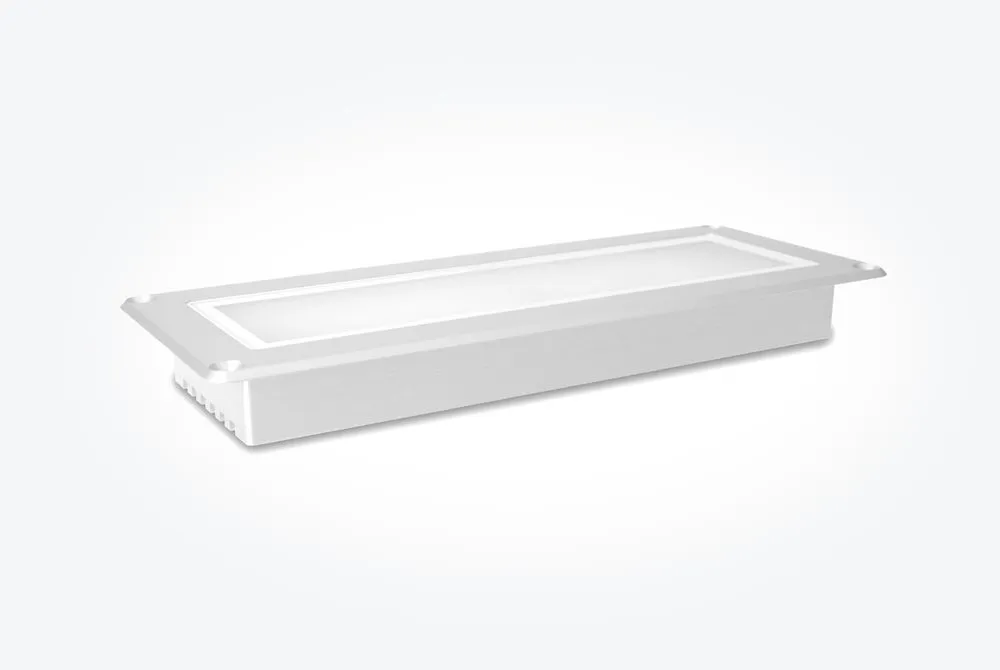

Bekijk D20-P-productDIANA E110
Rechthoekige inbouwlamp met IP68-uitvoeringen en verschillende optieken en connectorposities. Interessant wanneer het lichtvlak vlak in een machinewand wordt opgenomen en de sparing vooraf kan worden ontworpen.
Bekijk E110-product en uitvoeringenWelke gegevens zijn nodig voor de selectie van OEM-machineverlichting?
Machine en toepassing
Type machine, proces, inspectie- of werkgebied.
Lichtfunctie
Wit werklicht, gericht inspectielicht, RGBW of camera.
Bouwruimte
Lengte, breedte, hoogte, sparing en montagepunten.
Voeding en aansluiting
Nominale spanning, pinbezetting, connector en kabelroute.
Omgevingscondities
Vocht, stof, olie, reiniging, temperatuur en trillingen.
Lichtkleur en verdeling
Werkafstand, bundel, reflecties en zichtlijn.
Standaard of aanpassing
Bestaand gamma, maatwerk en gewenste revisiecontrole.
OEM-aantallen
Armaturen per machine, planning en verwachte jaarafname.
Een 3D-model, machinefoto of technische tekening maakt de eerste selectie concreter. Voor breder advies over bouwvormen kunt u ook onze verlichtingsoplossingen voor machinebouw bekijken.
Veelgestelde vragen over OEM-machineverlichting
Wanneer moet machineverlichting in een OEM-ontwerp worden meegenomen?
Bij voorkeur tijdens het machineconcept, voordat frames, afschermingen en kabelroutes definitief zijn. Dan kunnen lichtverdeling, onderhoudstoegang, montagegaten en connectorruimte samen met de mechanische en elektrische engineering worden vastgelegd.
Welke LED-verlichting is geschikt voor een machineframe?
Dat hangt af van de beschikbare doorsnede en de te verlichten zone. Compacte lichtlijnen zijn geschikt voor smalle profielen; opbouwarmaturen passen op panelen of machinewanden; inbouwverlichting is interessant wanneer een vlakke buitenzijde nodig is.
Wat is het verschil tussen inbouw- en opbouwverlichting?
Bij opbouw steekt de armatuur boven het montagevlak uit en is montage vaak eenvoudiger. Bij inbouw wordt de lamp geheel of gedeeltelijk opgenomen in de wand. Inbouw vraagt extra aandacht voor sparingen, afdichting, warmteafvoer, connectorruimte en bereikbaarheid.
Welke voeding gebruikt industriële LED-machineverlichting?
Veel DIANA-machinearmaturen zijn geschikt voor 24V DC-systemen; de Q40, D20-P en E110 hebben volgens Indusen uitvoeringen voor 22–28 VDC. Controleer altijd de exacte bestelcode, spanning, stroomopname en inschakelgedrag. 24V AC is niet zonder meer uitwisselbaar met 24V DC.
Kan een machinebouwer verlichting met een afwijkende lengte bestellen?
Bij een OEM-project kan DIANA een klantspecifieke lengte of bouwvorm technisch beoordelen. Of die wijziging haalbaar en economisch zinvol is, hangt af van mechanica, optiek, gereedschap, engineering en serieplanning. Er is geen automatische garantie op elke gewenste maat.
Kan een LED-armatuur met een M12-connector worden geleverd?
Ja, meerdere DIANA-families zijn verkrijgbaar met M12-aansluiting. Een passende schroefdraad is echter niet genoeg: controleer codering, pinbezetting, polariteit, kabelruimte en de beschermingsgraad van de complete verbinding.
Wanneer kies je RGBW-verlichting in een machine?
Wanneer een armatuur naast functioneel wit licht ook proces- of machinestatus moet tonen. Controleer of de gekozen uitvoering voldoende wit licht levert, welke kleuren en functies beschikbaar zijn en hoe de besturing moet plaatsvinden. Een kleurindicatie is niet automatisch een veiligheidsfunctie.
Is IO-Link interessant voor OEM-machineverlichting?
IO-Link is interessant als de machinebesturing lichtfuncties parametriseerbaar moet aansturen of apparaatdiagnose gewenst is, voor zover de uitvoering dit ondersteunt. Voor eenvoudige aan-uitverlichting of enkele vaste statuskleuren kan digitale I/O praktischer zijn.
Is klantspecifieke LED-verlichting mogelijk voor serieproductie?
Ja. DIANA biedt projectontwikkeling van requirements en lichtconcept via prototype en testen naar serieproductie. Voor een herhaalbare OEM-oplossing zijn ook revisiebeheer, documentatie, stuklijst, levertijdafspraken en eventuele alternatieven belangrijk.
Welke informatie heeft Indusen nodig voor een OEM-selectie?
Bij voorkeur een machinefoto, 3D-model of tekening met montageafmetingen, de gewenste lichtfunctie, afstand tot het werkgebied, voedingsspanning, aansluitwijze, omgevingseisen en de verwachte aantallen per machine en per jaar.
LED-machineverlichting integreren in uw machineontwerp?
Indusen ondersteunt machinebouwers bij de selectie van DIANA-machineverlichting: van compacte lichtlijnen tot opbouw-, inbouw- en klantspecifieke uitvoeringen. Stuur een tekening, beschikbare afmetingen, gewenste aansluiting en verwachte aantallen mee. Voor specialistische OEM-projecten stemmen wij de eisen rechtstreeks met DIANA af.
