Lineair meetsysteem vervangen? Indusen kijkt technisch mee
Een lineair meetsysteem meet positie rechtstreeks langs een machine-as en is vaak kritisch voor positionering, nauwkeurigheid en procesbetrouwbaarheid.
Bij vervanging vergelijkt Indusen meetlengte, resolutie, nauwkeurigheid, interface, referentiegedrag, mechanische bouwvorm, leeskop, kabel en besturingscompatibiliteit. Niet alleen het typenummer of de nominale meetlengte.
Kan een lineair meetsysteem door een ander merk worden vervangen?
Vaak wel, maar zelden op basis van alleen meetlengte en resolutie. Ook interface, referentiemarkering, nauwkeurigheid, totale bouwlengte, montagepunten, leeskoporiëntatie, kabel en compatibiliteit met CNC, drive of uitleeseenheid moeten worden gecontroleerd.
Wanneer moet een lineair meetsysteem vervangen worden?
Defecte encoder
De positiefeedback valt uit, vertoont fouten of is niet meer stabiel genoeg voor de machinefunctie.
Beschadigde leeskop of schaal
Kabelschade, mechanische beschadiging, vervuiling of slijtage kan de complete meetketen verstoren.
Niet meer leverbaar
Het bestaande type is uitgefaseerd, heeft een lange levertijd of is alleen nog beperkt verkrijgbaar.
Nauwkeurigheid onvoldoende
De machine-eis is veranderd of de bestaande oplossing levert onvoldoende reproduceerbare terugkoppeling.
CNC retrofit
Bij een nieuwe CNC, drive of uitleeseenheid kan ook een andere encoderinterface mogelijk worden.
Machine revisie
Bij revisie kan de complete meetketen opnieuw worden beoordeeld op techniek, beschikbaarheid en kosten.
Bekijk ook component niet leverbaar, vervanging & alternatieven en retrofit & vervanging.
Welke lineaire meetsystemen kunnen wij beoordelen?
| Type meetsysteem | Wanneer toegepast? | Belangrijk bij vervanging |
|---|---|---|
| Gesloten optische lineaire encoder | CNC, freesbanken, draaibanken, meetmachines en precisieassen | Meetlengte, totale bouwlengte, profiel, afdichting, referentie, interface en kabel |
| Open optisch meetsysteem | Compacte precisieassen en toepassingen waar weinig mechanische ruimte beschikbaar is | Schaal, leeskopafstand, uitlijning, montagevlak, vervuiling en referentiemarkering |
| Magnetische lineaire encoder | Grotere meetlengtes, robuuste machinebouw en industriële omgevingen | Band/schaal, poolafstand, leeskop, resolutie, montageafstand en interface |
| Incrementele lineaire encoder | Relatieve positie en assen die via een referentiemarkering worden gehomed | TTL/HTL/1 Vpp, meetstap, referentie, signaalfrequentie en besturing |
| Absolute lineaire encoder | Wanneer directe absolute positie beschikbaar moet zijn zonder klassieke referentierun | SSI/BiSS of andere seriële interface, dataformaat, resolutie en controllercompatibiliteit |
| Leeskop + meetschaal | Open systemen, machinebouw en geïntegreerde feedbackoplossingen | Schaaltype, oriëntatie, luchtspeling, uitlijning, referentie en vervuiling |
Bekijk het actuele aanbod bij lineaire encoders. Voor merkgerichte vervanging zijn er ook aparte pagina's voor RSF en Heidenhain.
Waar moet je op letten bij vervanging?
Een encoder kan een zeer kleine meetstap hebben en toch een andere absolute meetnauwkeurigheid, lineariteit of temperatuurafhankelijkheid dan de bestaande oplossing.
Optisch of magnetisch lineair meetsysteem?
Beide technieken kunnen geschikt zijn voor lineaire positieterugkoppeling, maar de optimale keuze hangt af van nauwkeurigheid, meetlengte, omgeving en machineconstructie.
| Aspect | Optisch | Magnetisch |
|---|---|---|
| Typische reden om te kiezen | Hoge nauwkeurigheid, fijnere positionering en precisie-machinebouw | Robuuste lineaire feedback, grotere lengtes of zwaardere industriële omstandigheden |
| Mechanische uitvoering | Gesloten glasliniaal of open schaal/leeskop | Magnetische band/schaal met compacte leeskop |
| Omgeving | Afhankelijk van uitvoering extra aandacht voor vervuiling en uitlijning | Kan praktisch aantrekkelijk zijn waar robuustheid en eenvoudige integratie belangrijk zijn |
| Retrofit | Interessant wanneer nauwkeurigheid en bestaande machine-interface goed aansluiten | Interessant wanneer mechanische vrijheid groter is of een nieuwe meetopbouw wordt gemaakt |
De keuze wordt niet alleen door het meetprincipe bepaald. Exacte productspecificaties, interface en machine-eisen blijven leidend.
Incrementeel lineair meetsysteem vervangen
Een incrementeel lineair meetsysteem levert relatieve positie-informatie. De machine bepaalt de absolute positie meestal via een referentiemarkering of homing-procedure. Bij vervanging moeten daarom zowel het meetsignaal als het referentiegedrag worden gecontroleerd.
TTL / RS422
Controleer meetstap, differentiële signalen, referentie, maximale frequentie en ingang van de besturing.
HTL
Interessant in bepaalde industriële toepassingen, maar elektrisch niet gelijk aan TTL of 1 Vpp.
1 Vpp
Controleer signaalperiode, interpolatie, kabel, referentiemarkering en de elektronica die het analoge signaal verwerkt.
Absoluut lineair meetsysteem vervangen
Een absoluut lineair meetsysteem geeft direct een positiewaarde. Bij vervanging moet vooral worden gekeken naar het exacte seriële protocol, de resolutie, dataopbouw, voedingsspanning en de ondersteuning vanuit CNC, drive of uitleeseenheid.
SSI
Veelgebruikte seriële absolute interface; controleer resolutie, klok/data en interpretatie door de besturing.
BiSS-C
Digitale absolute interface die expliciet door de besturing ondersteund moet worden.
Machine-specifieke interfaces
Bij CNC kan de bestaande regelaar of drive veel bepalender zijn dan de encoder zelf.
Mechanische passing bij vervanging
Bij een lineaire encoder kan een klein mechanisch verschil al betekenen dat de bestaande montage niet bruikbaar is. Controleer daarom altijd de complete maatvoering en niet alleen de nominale meetlengte.
Profiel en eindstukken
De totale lengte, eindkappen en bevestigingsgaten verschillen per serie en fabrikant.
Leeskoporiëntatie
Montagezijde, bewegingsrichting en kabeluitgang moeten binnen de bestaande constructie passen.
Open systeem
Bij een losse schaal en leeskop worden uitlijning, luchtspeling en bescherming tegen vuil extra belangrijk.
Wanneer is een ander meetprincipe interessanter?
Bij retrofit kan het zinvol zijn om te controleren of directe lineaire encoderfeedback nog steeds de juiste technologie is. Voor minder nauwkeurige of mechanisch andere meettaken kunnen ook andere principes interessant zijn.
| Meettaak | Mogelijke techniek | Wanneer interessant? |
|---|---|---|
| Nauwkeurige machine-as | Lineaire encoder | Directe positiefeedback langs de geleiding en minimale invloed van mechanische overbrenging |
| Langere mechanische slag | Trekdraadencoder | Wanneer een trekkoord mechanisch eenvoudiger is en de benodigde nauwkeurigheid dat toelaat |
| Materiaal beweegt continu | Meetwielencoder | Voor lengte en snelheid van folie, plaat, kabel, papier of transportmateriaal |
| Kleine lineaire verplaatsing | LVDT | Voor robuuste contactmeting en continue lineaire verplaatsing |
| Contactloos afstand meten | Laser-afstandssensor | Wanneer een optische directe afstandsmeting praktischer is dan een encoderrail |
Voor echte CNC-positiefeedback blijft een lineaire encoder vaak een andere categorie dan meetwiel, trekdraad of laser. Het alternatief moet dus vanuit de gewenste machineprestatie worden gekozen.
Precizika Metrology voor lineaire positiefeedback
Indusen is distributeur van Precizika Metrology. Het programma omvat incrementele en absolute lineaire encoders en zowel optische als magnetische meetoplossingen.
Afhankelijk van productfamilie en uitvoering zijn onder andere TTL, HTL, analoge 1 Vpp, SSI en BiSS-C beschikbaar. Daardoor kan Precizika voor bepaalde retrofit- en vervangingsvragen een interessante technische richting zijn. De concrete match wordt altijd op type, interface, maatvoering en machinebesturing gecontroleerd.
Voorbeelden van lineaire encoderoplossingen
Onderstaande producten zijn voorbeelden uit het Indusen-assortiment. Ze zijn geen automatische één-op-één vervanger voor een bestaand lineair meetsysteem.

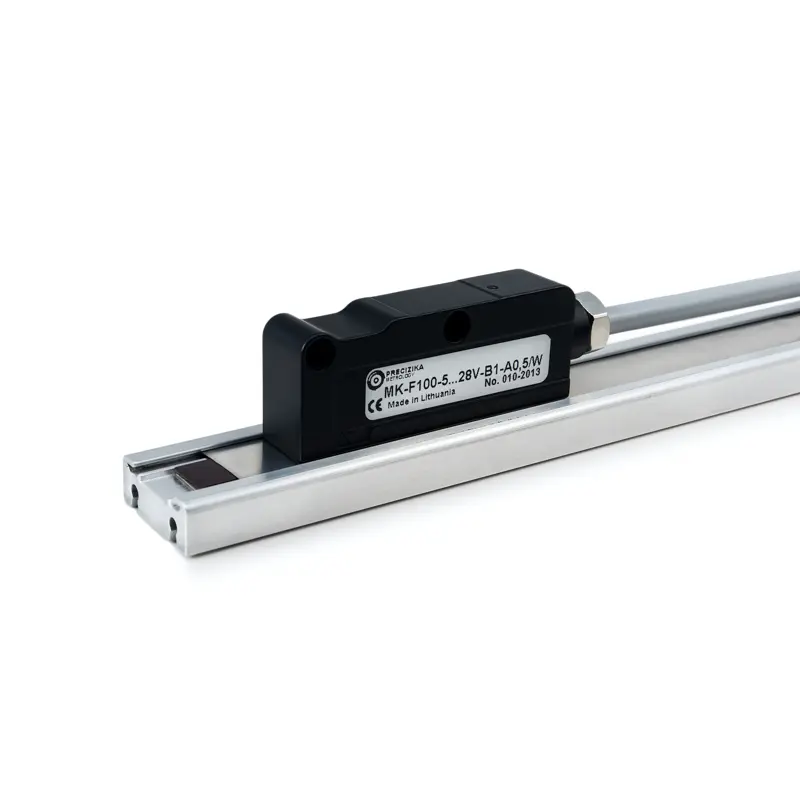

L18
Compacte optische lineaire encoder voor nauwkeurige directe positiemeting langs een machine-as.

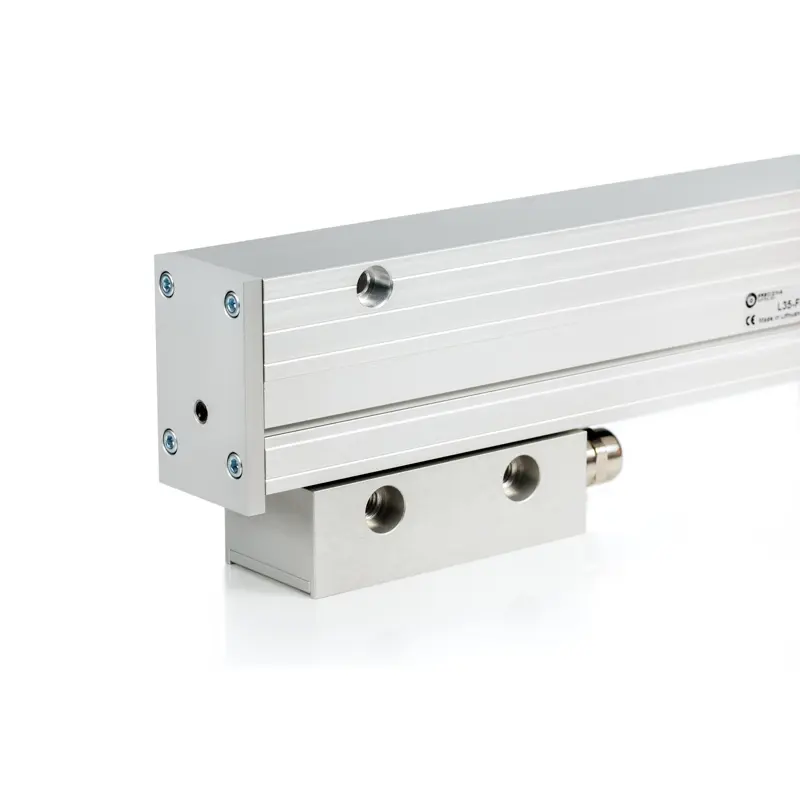

L35
Lineaire encoder voor directe positiemeting in machines waar nauwkeurigheid en robuuste montage samenkomen.

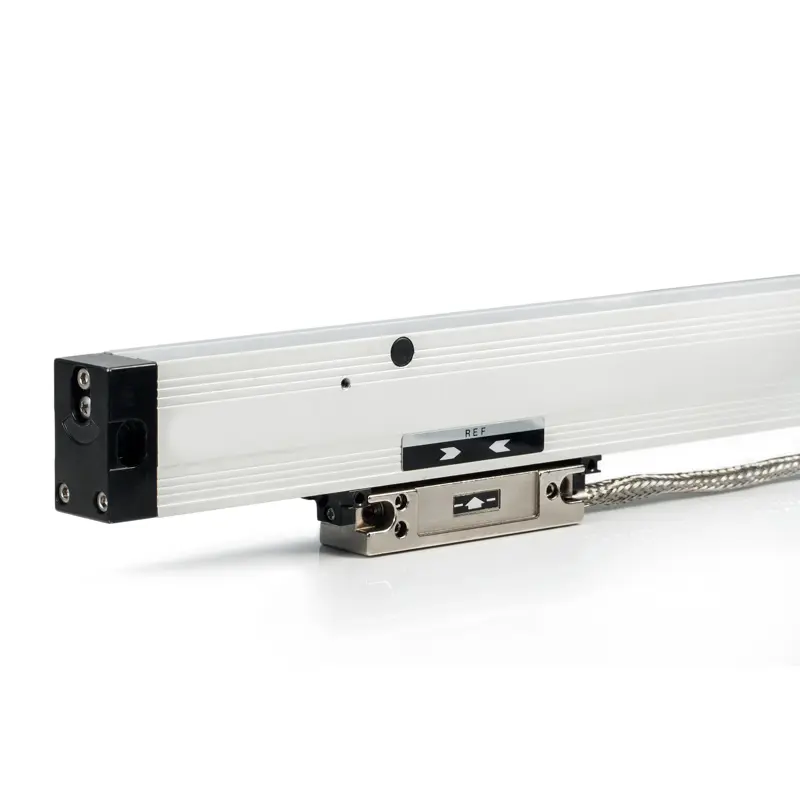

L23
Modulaire lineaire encoder als mogelijke richting voor langere machine-assen en grotere meetlengtes.

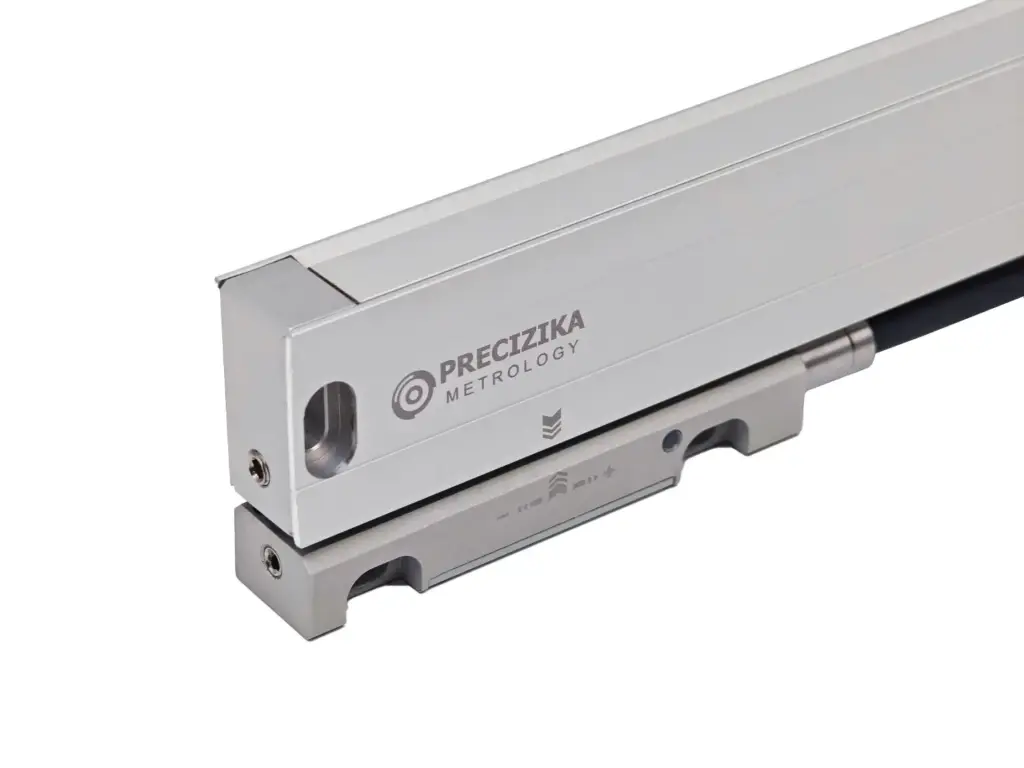

LK18
Absolute lineaire encoder voor directe positieterugkoppeling met seriële interface, afhankelijk van uitvoering.

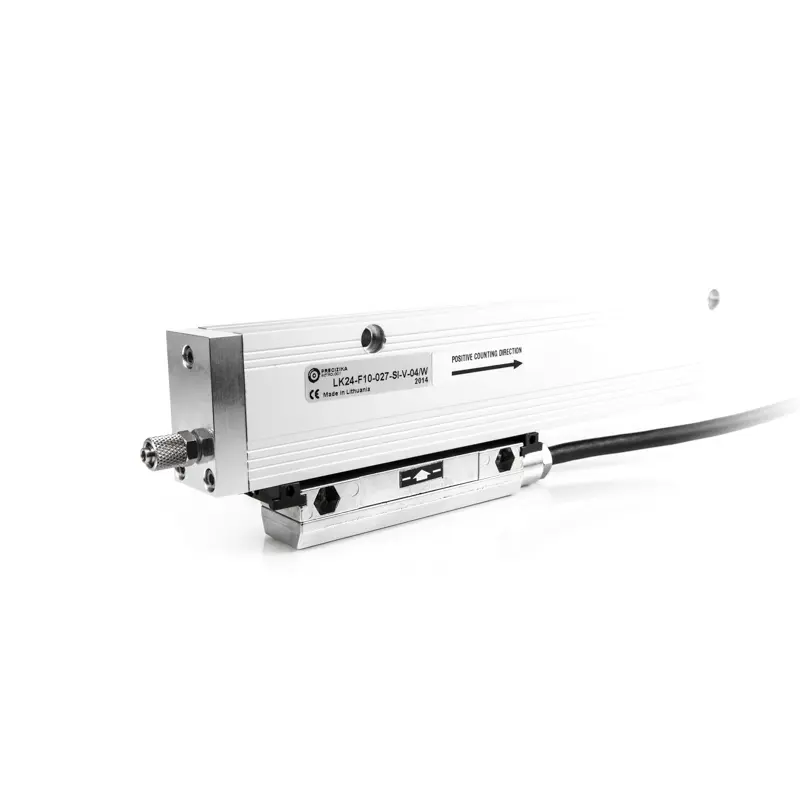

LK24
Absolute lineaire encoder als mogelijke richting wanneer directe lineaire positie zonder klassieke homing gewenst is.

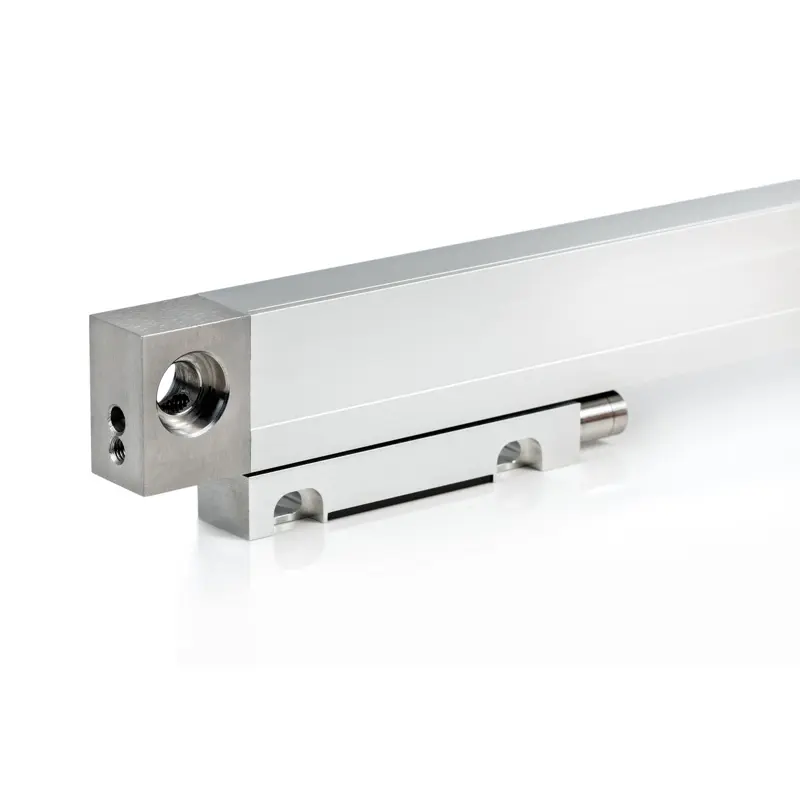

L18T
Lineaire encoder voor precisietoepassingen waarbij ook constructie en thermische integratie zorgvuldig worden beoordeeld.
Zo beoordelen we een lineair meetsysteem
Origineel identificeren
Merk, volledig typenummer, meetlengte, leeskop, schaal, connector en datasheet verzamelen.
Interface bepalen
Vaststellen of het systeem TTL, HTL, 1 Vpp, SSI, BiSS of een andere interface gebruikt.
Mechanica vergelijken
Meetlengte, totale bouwlengte, profiel, leeskop, montagepunten, kabeluitgang en ruimte controleren.
Alternatief selecteren
Nauwkeurigheid, besturing, leverbaarheid, benodigde aanpassingen en totale retrofitkosten meewegen.
Alleen de encoder vervangen of de complete meetketen?
Bij een drop-in vervanging moet het nieuwe meetsysteem nauw aansluiten op de bestaande interface, referentielogica en mechanische montage. Wanneer ook CNC, drive, uitleeseenheid of bekabeling wordt vervangen, ontstaat meer vrijheid om een andere encoderinterface of montageopbouw te kiezen.
Voor CNC-specifieke vervanging kunt u ook onze pagina Heidenhain encoder vervangen bekijken.
Stuur het typenummer, de datasheet of een foto
Met foto's van typeplaatje, leeskop, meetschaal en connector kunnen we vaak snel bepalen welke technische gegevens voor de vervanging kritisch zijn.
Veelgestelde vragen over lineaire meetsystemen vervangen
Kan een lineaire encoder door een ander merk worden vervangen?
Vaak wel. Meetlengte, nauwkeurigheid, interface, referentiegedrag, totale maatvoering, montage en besturing moeten daarvoor voldoende overeenkomen.
Is dezelfde meetlengte voldoende?
Nee. De totale bouwlengte, profielmaat, leeskop, bevestigingspunten en kabeluitgang kunnen per fabrikant verschillen.
Is dezelfde resolutie voldoende?
Nee. Resolutie zegt niet automatisch iets over absolute nauwkeurigheid, interface, referentiegedrag of mechanische compatibiliteit.
Kan 1 Vpp door TTL worden vervangen?
Niet rechtstreeks. Het zijn verschillende signaalinterfaces. De besturing of interpolatie-elektronica bepaalt welke ingang bruikbaar is.
Wat is beter: optisch of magnetisch?
Dat hangt af van nauwkeurigheid, meetlengte, omgeving, mechanische integratie en interface. Er is geen universeel betere technologie voor iedere toepassing.
Kan Precizika een bestaand lineair meetsysteem vervangen?
Voor bepaalde toepassingen wel. De match wordt beoordeeld op meetlengte, nauwkeurigheid, resolutie, interface, referentie, mechanische passing en besturing.
Kan een absolute lineaire encoder een incrementeel systeem vervangen?
Alleen wanneer de machinebesturing en retrofitopbouw daarvoor geschikt zijn. Een absolute seriële interface is niet rechtstreeks gelijk aan TTL of 1 Vpp.
Moet bij retrofit ook de kabel worden vervangen?
Soms wel. Connector, pinbezetting, afscherming, kabellengte en elektrische interface kunnen verschillen tussen het bestaande en nieuwe systeem.
Lineair meetsysteem vervangen?
Stuur het volledige typenummer, foto's van leeskop, meetschaal en connector en indien mogelijk de datasheet. Indusen vergelijkt meetlengte, resolutie, nauwkeurigheid, interface, referentiegedrag, mechanische montage en besturingscompatibiliteit en zoekt gericht naar een technisch passende oplossing.
