Van amber verlichting naar RGBW-statusindicatie bij Franz Ziel
Een vraag om geel licht voor UV-gevoelige producten groeide uit tot één geïntegreerde lichtoplossing voor werkverlichting én machinestatus.

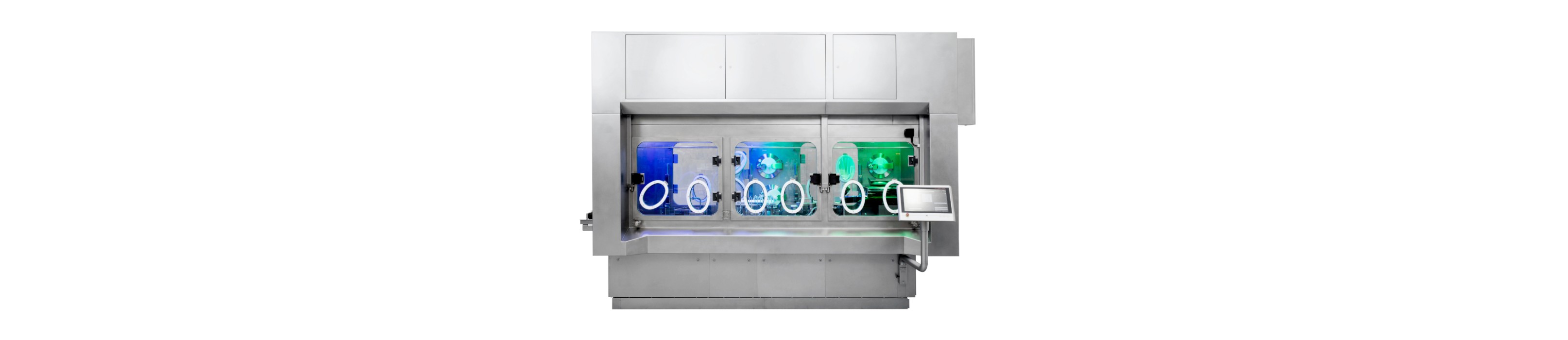

DIANA ontwikkelde samen met Franz Ziel een oplossing rond de D45 Multi-Color voor Laminar Air Flow-systemen. De armatuur verlicht het werkgebied en maakt tegelijkertijd de status van de installatie zichtbaar.
Over deze case: deze oplossing is ontwikkeld door DIANA Electronic-Systeme in samenwerking met Franz Ziel GmbH. Indusen vertegenwoordigt DIANA als officieel distributeur voor Nederland, België en Luxemburg.
Originele DIANA success story →Franz Ziel bouwt systemen voor cleanroomtechniek en product- en persoonsbescherming. Voor een nieuwe Laminar Air Flow-installatie ontstond een specifieke vraag: de producten in de installatie waren UV-gevoelig en het interieur moest daarom met geel/amber licht worden verlicht. Vanuit die toepassing ontstond uiteindelijk een bredere RGBW-oplossing.
De uitdaging: verlichting in een gevoelige cleanroomomgeving
In een Laminar Air Flow-systeem is verlichting meer dan alleen voldoende licht leveren. De oplossing moest passen binnen de materiaal- en reinigingseisen van de cleanroom en tegelijkertijd rekening houden met de luchtstroming in het systeem.
Amber licht voor UV-gevoelige producten
Een klant van Franz Ziel vroeg om geel licht in de installatie omdat de producten UV-gevoelig waren. Dat vormde de aanleiding voor de samenwerking tussen Franz Ziel en DIANA.
Cleanroom, luchtstroming en reinigbaarheid
Naast de verlichting zelf moesten ook de vorm van de armatuur, reinigbaarheid, materiaalkeuze en invloed op de Laminar Air Flow worden meegenomen.
De D45 als technische basis
DIANA koos de D45 buisarmatuur als basis voor het project. Volgens DIANA sloot deze bouwvorm goed aan op de toepassing door de stromingsgunstige vorm, hoge lichtopbrengst en geschiktheid voor de veeleisende reinroomomgeving.
Van werkverlichting naar RGBW-machine-status
Tijdens het project ontstond een volgende vraag: kon de verlichting niet alleen het werkgebied verlichten, maar ook de status van het systeem zichtbaar maken?
Franz Ziel overwoog eerst een tweede RGB-armatuur. Juist op dat moment had DIANA de D45 Multi-Color ontwikkeld: een RGBW-machinearmatuur waarmee wit werklicht en gekleurde statusindicatie in één armatuur gecombineerd konden worden.
Amber werkverlichting
De eerste eis was geschikte verlichting voor producten die gevoelig waren voor UV.
Status zichtbaar maken
De complete werkruimte moest van kleur kunnen veranderen om machinecondities herkenbaar te maken.
D45 Multi-Color RGBW
Werkverlichting en statuscommunicatie konden uiteindelijk met één type armatuur worden gerealiseerd.
Het resultaat: één armatuur, meerdere functies
Tijdens de eerste tests bleek volgens DIANA dat ook het gekleurde licht voldoende sterk was om het werkgebied bruikbaar te verlichten. Daardoor hoefden werkverlichting en statusindicatie niet langer met twee afzonderlijke typen verlichting te worden opgelost.
Werklicht én statuscommunicatie geïntegreerd
Franz Ziel gebruikt de verlichting om verschillende machinecondities zichtbaar te maken. Door verlichting in groepen op te delen kan bovendien gericht worden aangegeven in welk deel van de installatie bijvoorbeeld een fout of onderdelenprobleem optreedt.
Volgens Franz Ziel helpt dit operators om de foutbron sneller te vinden. Dat kan de zoektijd verkorten, stilstand beperken en de productiviteit ondersteunen.
Van praktijkcase naar technische oplossingsroute
De Franz Ziel-case raakt meerdere toepassingsgebieden die Indusen samen met DIANA in de Benelux ondersteunt.
Machine-statusverlichting
Combineer functioneel wit licht met visuele statuscommunicatie, RGBW en waar passend IO-Link.
Bekijk machine-statusverlichting →Semiconductor-verlichting
Voor cleanroom equipment en high-tech machines waar materiaal, integratie en procescondities extra eisen stellen.
Bekijk semiconductor-verlichting →Amber 590 nm verlichting
Voor toepassingen waarin het spectrum kritisch is, zoals photoresist en fotolithografie.
Bekijk amber 590 nm →Een vergelijkbare uitdaging in uw machine?
Indusen ondersteunt machinebouwers en OEM's in Nederland, België en Luxemburg bij de selectie van DIANA-verlichting voor machinebouw, statusindicatie, cleanroom en lichtgevoelige processen.
