Hoe meet je de zuigerpositie continu en nauwkeurig in een hydraulische cilinder, ook wanneer de werkdruk oploopt?
Van drukbestendige LVDT-sensoren tot mechanische inbouw, slaglengte, lineariteit en 4–20 mA-positiefeedback naar de PLC.
In hydraulische machines is niet alleen van belang of een cilinder volledig is uitgeschoven: ook de actuele zuigerpositie tijdens de beweging kan nodig zijn voor regeling, procesbewaking en herhaalbare productie. Denk aan persen, materiaaltestbanken en servo-hydraulische aandrijvingen. Een geschikte drukbestendige LVDT-verplaatsingssensor kan de lineaire beweging continu volgen en via signaalconditionering doorgeven aan een PLC. De selectie begint echter niet bij het gewenste uitgangssignaal of de maximale werkdruk. Meetweg, kerngeleiding, mechanische inbouw, afdichting en lineariteit bepalen samen of de oplossing in de praktijk past.
Waarom continu de zuigerpositie meten?
De benodigde meetfunctie bepaalt welke sensortechniek en welke signaalverwerking nodig zijn.
Positie bereikt?
Een naderingsschakelaar of eindschakelaar detecteert één of enkele vooraf bepaalde standen. Handig voor vrijgave of beveiligde volgorde, niet voor een continu positieprofiel.
Waar bevindt de zuiger zich?
Een continue sensor geeft over het gekalibreerde bereik een positie terug, bijvoorbeeld voor een pers of materiaaltestmachine.
Hoe volgt de cilinder de setpoint?
De besturing vergelijkt actuele en gewenste positie. Reactietijd, signaalkwaliteit en systeemdynamiek worden dan extra belangrijk.
Hydraulische druk is vooral een aanwijzing voor de uitgeoefende kracht, in combinatie met het effectieve zuigeroppervlak. Zij geeft niet vanzelf de exacte stand van de zuiger. Samendrukbaarheid, lekkage, wrijving en belasting kunnen de beweging beïnvloeden. Voor reproduceerbare lineaire positiefeedback is daarom doorgaans een directe verplaatsingsmeting nodig.
Welke technieken zijn geschikt voor cilinderpositiemeting?
Een LVDT is niet automatisch de beste keuze. Vergelijk eerst meetweg, montage en signaalbehoefte.
| Meetprincipe | Type meting | Sterke punten | Aandachtspunten / toepassing |
|---|---|---|---|
| Naderings- of eindschakelaar | Schakelpunt | Eenvoudig; geschikt voor eindstanddetectie. | Geen continue zuigerpositie tussen schakelpunten. |
| Externe lineaire encoder | Continu | Directe positiemeting buiten de drukruimte; afhankelijk van uitvoering nauwkeurig en snel. | Bescherming tegen vuil, scheefstand en mechanische schade; inbouwlengte. |
| Magnetostrictieve sensor | Continu / absoluut binnen meetweg | Vaak gunstig bij grotere slaglengtes; geschikt voor bepaalde cilinderintegraties. | Benodigde ruimte, drukdichte montage, magnetische positiedrager en interface. |
| LVDT-verplaatsingssensor | Continu / positie ten opzichte van referentie | Robuust inductief principe; compact bij passende meetweg; hoge herhaalbaarheid mogelijk. | Mechanische koppeling en afzonderlijke conditioner; drukklasse per uitvoering. |
| Externe trekdraadsensor | Continu | Eenvoudig achteraf toe te passen bij geschikte externe beweging. | Kabelgeleiding, trekhoek, slijtage, beschermingsgraad en montage buiten de drukruimte. |
Hoe werkt een LVDT in een hydraulische cilinder?
Spoelen en bewegende kern
Een LVDT (Linear Variable Differential Transformer) heeft een primaire spoel, secundaire spoelen en een ferromagnetische kern. De elektronica voedt de primaire spoel met wisselspanning. Wanneer de kern axiaal beweegt, verandert de differentiële koppeling naar de secundaire spoelen. Daaruit wordt een positie binnen het gekalibreerde bereik berekend.
Contactloos meten betekent niet wrijvingsvrije montage
Tussen meetkern en spoelen is geen elektrisch sleepcontact nodig. Een vrije kern kan mechanisch aan de zuiger gekoppeld worden; andere uitvoeringen werken met een ongegeleide of geleide stang. De koppeling, geleidingen, afdichtingen en lagerpunten kunnen nog steeds mechanisch belast worden.
Conceptueel meetschema, geen mechanische montagetekening. De exacte bedrading en voeding hangen af van de gekozen LVDT en elektronica.
Wat bepaalt of een LVDT in de cilinder past?
Mechanische ruimte: controleer behuizingsdiameter, lengte, schroef- of insteekflens, kabeluitgang en bereik van de kern. Een geschikt meetbereik garandeert niet dat de complete sensor in de cilinder past.
Kernkoppeling en uitlijning: de zuiger moet de meetkern over de juiste weg bewegen zonder ontoelaatbare dwarskrachten. Bij vrije kernen horen veilige geleiding en voldoende mechanische speling bij het ontwerp.
Drukgrens: toets nominale bedrijfsdruk, piekdruk en pulsatie aan de werkelijke sensoruitvoering. O-ringen, afdichtvlakken, schroefdraad, toleranties en cilinderwand maken deel uit van de totale drukbestendigheid.
Temperatuur en onderhoud: de toelaatbare temperatuur van sensorelement, kabel, connector en conditioner kan verschillen. Denk vooraf aan bereikbaarheid, demontage en kabeldoorvoer.

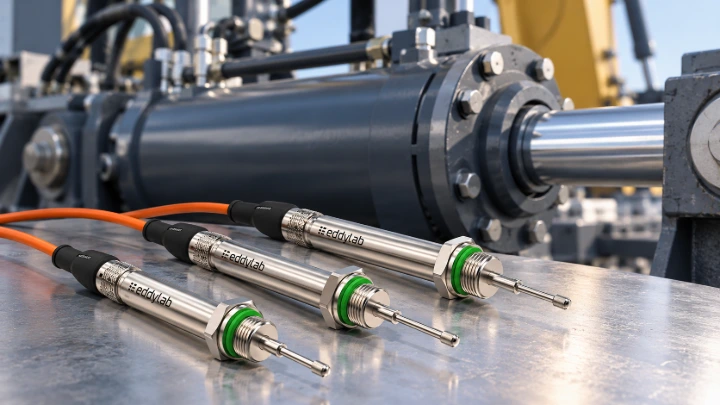

SM-F14, SM-F18 of SM-HYD: welke LVDT voor hydrauliek?
De waarden hieronder zijn seriegegevens van eddylab. Beschikbare bouwvormen, nauwkeurigheidsopties en drukgeschiktheid moeten per ordercode worden vastgesteld.
| Serie | Meetbereik | Opgegeven drukklasse | Typische toepassing en bijzonderheden |
|---|---|---|---|
| SM-F14 | 2–10 mm | Tot 150 bar | Compacte klepstand- of korte slagmeting; verschillende kern- en stanguitvoeringen; IP67, optioneel IP68. Standaard doorgaans ±0,30% FS. |
| SM-F18 | 2–200 mm | Tot 150 bar | Continue positiefeedback met grotere meetweg; geleide, ongegeleide of veerbelaste uitvoeringen; IP67, optioneel IP68. Standaard doorgaans ±0,30% FS. |
| SM-HYD | 2–180 mm | Tot 400 bar | Hydraulische hoge-druktoepassingen; vrije kern of ongegeleide stang; onder andere M18×1,5, M30×1,5 en Ø18-insteekflens volgens uitvoering. Lineariteit is uitvoeringafhankelijk. |
Andere uitvoeringen en elektronica zijn te vinden in het LVDT-assortiment, bij eddylab meetsensoren en op de pagina LVDT-sensoren voor lineaire positiemeting.
Praktijkvoorbeeld: positiefeedback in een hydraulische pers
Een fictief maar technisch realistisch selectiescenario, geen gerealiseerde klantreferentie.
Gevraagde meetfunctie
- Continu meten over een nominale meetweg van 100 mm.
- Hydraulische werkdruk van 250 bar; piekdruk nog vaststellen.
- 4–20 mA-positiesignaal voor een Siemens PLC of vergelijkbare besturing.
- Beperkte inbouwruimte en variërende bedrijfstemperatuur.
- De mechanische slag, eindstops en gewenste meetreserve moeten nog worden gecontroleerd.
Technische selectie in acht stappen
- Meet de werkelijke maximale slag en bepaal referentie- en reserveweg.
- Leg nominale druk, pulsen, piekdruk en medium vast.
- Onderzoek een SM-HYD-uitvoering als mogelijke sensor voor deze drukomgeving.
- Controleer flens, behuizingslengte, kernkoppeling en afdichtingsvlakken.
- Vergelijk bij 100 mm specifiek de korte ±0,80%- en langere ±0,30%-variant.
- Selecteer bijpassende DEEneo-elektronica voor het 4–20 mA-signaal.
- Toets kabelroute, temperatuur, EMC en dynamische signaaleisen.
- Kalibreer de meetketen en schaal de analoge PLC-ingang correct.
De SM-HYD is hier een logische te onderzoeken kandidaat, omdat de werkdruk boven de opgegeven bovengrens van de SM-F14 en SM-F18 ligt. Definitieve geschiktheid volgt pas uit de gekozen ordercode, mechanische tekening en procesgegevens.
Van ruw LVDT-signaal naar 4–20 mA of 0–10 V
DEEneo: elektronica op DIN-rail
Een klassieke LVDT produceert niet rechtstreeks een gestandaardiseerd PLC-signaal. De eddylab DEEneo verzorgt spoelbekrachtiging, signaalverwerking en instelbare analoge uitgangen zoals 4–20 mA of 0–10 V. De conditioner kan buiten de hydraulische drukruimte in een geschikte schakelkast worden geplaatst.
DEEneo-ISC: compacte inline-elektronica
Bij de DEEneo-ISC zit de signaalconditioner in de sensorkabel. Dat kan de bekabeling vereenvoudigen wanneer weinig ruimte beschikbaar is. Controleer per uitvoering de IP-bescherming en toegestane omgeving; de standaard inline-elektronica is geen onderdeel dat zonder meer in een 250 bar-drukruimte hoort.
Bij deze illustratieve lineaire schaalverdeling geldt: positie in mm = (gemeten stroom in mA − 4) × 100 / 16. De PLC moet het juiste ingangstype, de schaal, foutdetectie en gewenste filtering gebruiken. Stem de conditioner en eventuele linearisatie af op de specifieke sensor en kalibratie.
Hoe nauwkeurig is een LVDT in een hydraulische cilinder?
Resolutie en herhaalbaarheid zijn niet hetzelfde als een gegarandeerde absolute positieafwijking van de complete hydraulische machine.
Lineariteit
De maximale afwijking van een referentielijn binnen het gedefinieerde meetbereik, volgens de gekozen datasheetmethode.
Uitlijning en speling
Speling, hysterese, excentrische belasting en uitzetting beïnvloeden de overeenkomst tussen zuigerstand en kernpositie.
Kalibratie en filtering
Conditioner, temperatuur, kabel, ruis en PLC-schaalverdeling voegen eigen meetonzekerheden toe.
400 bar drukbestendigheid zegt niets over de uiteindelijke meetnauwkeurigheid. Een inbouwtekening en specificatie van de gewenste totale positieafwijking zijn daarom minstens zo belangrijk als het opgegeven maximale drukniveau.
Wanneer een LVDT en wanneer magnetostrictieve positiemeting?
Kies voor een LVDT wanneer...
een compacte inductieve meting met passende korte of middellange meetweg gewenst is, de kern mechanisch verantwoord gekoppeld kan worden en een drukbestendige uitvoering binnen het ontwerp past. Dat geldt bijvoorbeeld voor klepstandfeedback en cilindertoepassingen met specifieke inbouweisen.
Overweeg magnetostrictief wanneer...
een lange meetweg of integratie in een lange hydraulische cilinder nodig is en een daarvoor ontworpen magnetostrictief systeem beter past. Interface, drukgrens, montage, positiedrager en onderhoudstoegang moeten ook daar worden getoetst.
Ook een externe meetschaal of encoder kan bij voldoende ruimte en bescherming zinvol zijn. Indusen beoordeelt zulke vraagstukken vanuit de toepassing; het uitgangspunt is een passende meetoplossing, niet één verplicht meetprincipe. Bekijk hiervoor de bredere technische sensoroplossingen.
Een bestaande hydraulische cilinderpositiesensor vervangen
Bij een uitgelopen type, lange levertijd of ontbrekend onderdeel lijkt een alternatieve LVDT soms mechanisch eenvoudig inpasbaar. Maar dezelfde slaglengte en voedingsspanning zijn niet genoeg. Vergelijk ook de totale inbouwlengte, flens of schroefdraad, kernaansluiting, polariteit, meetreferentie, kabel, drukklasse, conditioner en PLC-schaal. Een andere sensor kan een aanvullende mechanische adapter of nieuwe kalibratie vereisen.
Technische checklist voor cilinderpositiemeting
- Totale cilinderslag en bruikbare meetweg
- Zuigerpositie, stangpositie of klepstand?
- Nominale werkdruk
- Drukpieken, pulsen en drukverloop
- Type hydraulische vloeistof
- Minimale en maximale temperaturen
- Beschikbare inbouwruimte en boormaten
- Flens, schroefdraad, kernkoppeling en afdichting
- Gewenste nauwkeurigheid en dynamiek
- Uitgangssignaal, PLC-ingang en voeding
- Bestaand typenummer bij retrofit
- CAD-tekening, aansluitschema en datasheet
Veelgestelde vragen over hydraulische cilinderpositiesensoren
Hoe meet je de exacte positie van een hydraulische cilinder?
Met een continue positiesensor die de zuigerbeweging volgt. Een drukbestendige LVDT meet de positie van een kern ten opzichte van het spoelsysteem; geschikte elektronica zet dit om in een PLC-signaal. De totale nauwkeurigheid hangt af van kalibratie, mechanische koppeling en installatie.
Kan een LVDT rechtstreeks in een hydraulische cilinder worden ingebouwd?
Ja, mits het gaat om een daarvoor ontworpen uitvoering en de volledige montage drukbestendig is. eddylab heeft specifieke hydraulische LVDT-series. Een willekeurige standaard-LVDT in de olie plaatsen is niet voldoende: druk, afdichting, temperatuur, kabeluitgang en kerngeleiding moeten gezamenlijk worden beoordeeld.
Welke positiesensor is geschikt voor 400 bar?
De eddylab SM-HYD is volgens de fabrikantseriegegevens ontworpen voor toepassingen tot 400 bar. Welke uitvoering daadwerkelijk past, hangt onder meer af van slag, drukpieken, mechanische aansluiting en afdichtingsconstructie. Een seriespecificatie alleen is geen goedkeuring van het complete hydraulische ontwerp.
Wat is het verschil tussen een LVDT en een magnetostrictieve sensor?
Een LVDT werkt met een bewegende kern en differentiële inductieve spoelen. Een magnetostrictief systeem bepaalt de positie van een magnetische positiedrager langs een meetelement. Magnetostrictieve oplossingen zijn vaak aantrekkelijk bij langere meetwegen; LVDT's bij compacte, robuuste configuraties met geschikte slag en montage.
Kan een LVDT een 4–20 mA-signaal leveren?
Ja, met geschikte signaalconditionering. De klassieke LVDT-probe levert niet zelfstandig een gestandaardiseerde stroomuitgang. Met bijvoorbeeld eddylab DEEneo of DEEneo-ISC kan een passende sensor- en elektronicacombinatie worden ingesteld voor 4–20 mA of een spanning zoals 0–10 V.
Hoe nauwkeurig is een hydraulische LVDT?
Dat verschilt per uitvoering. Bij een meetbereik van 100 mm betekent een lineariteit van ±0,30% FS een bijdrage van ±0,30 mm; ±0,80% FS betekent ±0,80 mm. Voor de werkelijke zuigerpositienauwkeurigheid tellen ook montage, temperatuur, kalibratie en elektronica mee.
Is een LVDT geschikt voor hoge temperaturen?
Er bestaan uitvoeringen voor verhoogde temperaturen. De maximale temperatuur verschilt echter tussen sensorelement, kabel, connector en elektronische conditioner. Een temperatuurwaarde die voor de sensor geldt, mag daarom niet automatisch aan de volledige meetketen worden toegekend.
Kan ik een bestaande cilinderpositiesensor vervangen?
Vaak is een alternatief te onderzoeken, maar uitwisselbaarheid moet technisch worden aangetoond. Vergelijk type, meetbereik, montage, behuizingslengte, kern, drukklasse, temperatuur, bekabeling, conditioner en PLC-signaal. Bij afwijkingen kunnen aanpassingen of herkalibratie nodig zijn.
Betekent IP68 dat een sensor bestand is tegen 400 bar?
Nee. IP68 beschrijft bescherming tegen het binnendringen van water onder gespecificeerde condities, niet een algemene geschiktheid voor hydraulische procesdruk. Voor 400 bar zijn een afzonderlijk geschikte sensorconstructie én bijbehorende drukdichte montage noodzakelijk.
De juiste meetketen begint bij het cilinderontwerp
Een hydraulische cilinderpositie betrouwbaar meten vraagt om een passende combinatie van sensorprincipe, meetweg, drukbestendige uitvoering, montage en signaalverwerking. De eddylab SM-F14, SM-F18 en SM-HYD bieden verschillende mogelijkheden, maar hun meetbereik, drukklasse en lineariteit zijn niet onderling gelijk. Met een goed gespecificeerde mechanische koppeling en gekalibreerde conditioner kan de zuigerpositie als bruikbaar feedbacksignaal naar een PLC worden gebracht. Voor een technisch verantwoorde keuze beoordeelt Indusen daarom de volledige toepassing, inclusief eventuele alternatieven en retrofit-eisen.
Technische bronnen: eddylab LVDT-overzicht, SM-HYD datasheet, DEEneo conditioner. Controleer de definitieve datasheet en actuele configuratie bij bestelling.
Positie meten in een hydraulische cilinder? Bespreek uw toepassing.
Indusen helpt machinebouwers en engineers bij sensorselectie, inbouw, drukbestendigheid, lineariteit en PLC-signaalverwerking. Ook voor vervanging en klantspecifieke uitvoeringen. Stuur bij voorkeur uw cilindertekening, bestaand typenummer en vereiste meetgegevens mee.
