Sensor voor hoge temperaturen: hoe detecteer of meet je bij 100–250 °C?
Voor detectie of meting bij 100–250 °C is niet automatisch een sensor nodig die zelf de volledige procestemperatuur kan verdragen.
Vaak is de betere oplossing om actieve elektronica buiten de hete zone te plaatsen en alleen optisch, mechanisch, via een geschikte sensorkop of met een contactloos meetprincipe te meten. Begin daarom bij de meettaak en de werkelijke temperatuur op de montagepositie.
Welke sensor gebruikt u bij 100–250 °C?
Dat hangt eerst af van wat er gemeten moet worden en vervolgens van welk deel van het meetsysteem werkelijk warm wordt. Wanneer alleen het product of machineonderdeel 200 °C is, kan een sensor soms op afstand buiten de hete zone worden geplaatst. Wordt de sensorkop zelf continu heet, dan is een daarvoor geschikte uitvoering, een passieve meetkop/fiber of een meetprincipe met externe elektronica nodig.
| Wat moet worden gemeten? | Mogelijke oplossingsrichting | Eerste technische controle |
|---|---|---|
| Aanwezigheid metalen object | Inductief of fiber-optisch | Werkelijke temperatuur op sensorkop en detectieafstand |
| Klein object / positie | Fiber-optisch | Temperatuurlimiet van gekozen fiber en kop |
| Afstand zonder contact | Laser, inductieve meting of andere contactloze techniek | Oppervlak, straling, meetafstand en omgeving |
| Lineaire positie / verplaatsing | LVDT of mechanische overdracht naar koelere positie | Meetweg, montage, uitzetting en kabel |
| Rotatie / toerental | Encoder op koelere as, pulsdetectie of optisch contactloos | Beschikbare aspositie, target en snelheid |
| Product door oven detecteren | Fiber-optisch of optisch vanaf buiten | Zichtlijn, fiber/kop en procesvervuiling |
| Heet metalen oppervlak meten | Inductieve of Eddy Current oplossing | Targetmateriaal, afstand, probe, kabel en elektronica |
Dit zijn oplossingsrichtingen, geen universele productkeuzes. De maximale procestemperatuur alleen is onvoldoende om een sensor te selecteren.
Waarom procestemperatuur niet hetzelfde is als sensortemperatuur
Bij een hoge-temperatuurtoepassing bestaan meerdere temperaturen tegelijk. Een product kan 220 °C zijn, terwijl de lucht op de sensorpositie aanzienlijk koeler is. Andersom kan een sensor die het product niet raakt toch sterk opwarmen door stralingswarmte of warmtegeleiding via de montage.
Maak daarom onderscheid tussen producttemperatuur, oppervlaktetemperatuur van het machineonderdeel, luchttemperatuur rond de sensor, stralingswarmte, kabeltemperatuur en temperatuur van de elektronica.
De werkelijke thermische belasting op sensorkop, behuizing, kabel, connector en elektronica moet bekend of conservatief ingeschat worden.
Eerste vraag: wat moet er eigenlijk gemeten worden?
Dezelfde temperatuur kan tot totaal verschillende sensorconcepten leiden. Een ovenproduct detecteren is een andere meettaak dan de uitzetting van een metalen plaat meten of de snelheid van een bewegend machineonderdeel bepalen.
Alleen aanwezigheid detecteren?
Denk aan product aanwezig, metalen onderdeel voorbij, eindpositie of onderdeel op transportbaan. Mogelijke richtingen zijn inductief, optisch, fiber-optisch of – indien passend – een mechanische schakelaar.
Afstand meten?
Voor hoogte, positie, uitzetting of afstand tot een warme rol kunnen laser, inductieve afstandsmeting, Eddy Current of een andere contactloze methode relevant zijn.
Lineaire verplaatsing meten?
Bij cilinderpositie, klepstand, slag of thermische uitzetting kan een LVDT interessant zijn. Een mechanische overdracht kan de daadwerkelijke sensor soms buiten de heetste zone brengen.
Rotatie of toerental meten?
Bekijk of een encoder op een koelere aspositie kan, of gebruik een metalen target voor pulsdetectie of een geschikte optische/contactloze meetmethode.
Relevante sensorcategorieën voor hoge-temperatuurtoepassingen
De temperatuur bepaalt niet zelfstandig de sensor. Kies eerst het juiste meetprincipe en controleer daarna per uitvoering de toegestane temperatuur van sensorkop, kabel, connector en elektronica.
Fiber-optische sensoren
Voor detectie waarbij de versterkerelektronica op afstand kan blijven.
Inductieve sensoren
Voor aanwezigheid en positie van metalen targets.
Laser afstandssensoren
Voor contactloze afstands- en positiemeting vanaf een geschikte montagepositie.
Inductieve meetsensoren
Voor continue afstands- of positiemeting op metalen targets.
LVDT verplaatsingsopnemers
Voor lineaire slag, positie, uitzetting en mechanische verplaatsing.
Eddy Current sensoren
Voor contactloze kleine afstanden en verplaatsingen op geleidende targets.
Fiber-optische sensoren bij hoge temperatuur
Bij een fiber-optisch sensorsysteem staat de actieve versterker op afstand. Licht wordt via een fiber naar het detectiepunt gebracht. Dat maakt fiber-optische sensoren voor industriële detectie interessant wanneer de elektronica niet in de hete zone mag komen, de inbouwruimte klein is of kleine onderdelen gedetecteerd moeten worden.
Indusen voert in deze categorie oplossingen van onder andere Omron, Telemecanique Sensors, Xecro en Akusense. De relevante selectie zit niet alleen in de versterker: de gekozen fiber en sensorkop bepalen mede welke temperatuur op het detectiepunt toelaatbaar is.
Controleer de maximaal toegestane temperatuur van de gekozen fiber/sensorkop afzonderlijk. Een externe versterker maakt een standaard fiber niet automatisch geschikt voor 200 of 250 °C.
Inductieve sensor bij hoge temperatuur
Een inductieve sensor is een logische oplossingsrichting wanneer het target metaal is en alleen aanwezigheid of positie hoeft te worden vastgesteld. Het principe is robuust tegen veel vormen van stof, olie en vuil die een optische detectie kunnen bemoeilijken.
Een standaard inductieve naderingssensor is echter niet automatisch geschikt voor een omgeving van 150, 200 of 250 °C. Afhankelijk van de toepassing kan de oplossing bestaan uit een speciale temperatuuruitvoering, een gescheiden sensorkop en elektronica, een grotere afstand tot de warmtebron, een aangepast metalen target of een ander meetprincipe.
Binnen het Indusen-assortiment zijn inductieve sensoren beschikbaar van onder andere Omron, Telemecanique Sensors, Xecro en Akusense. Welke uitvoering thermisch geschikt is, moet altijd op exact typenummer en datasheet worden gecontroleerd.
Indusen kan zoeken op temperatuur op de sensorpositie, detectieafstand, targetgrootte, montage, uitgang en aansluiting. De datasheet van de uiteindelijke high-temperature uitvoering blijft leidend.
Afstand en positie meten aan een heet object
Inductieve afstandsmeting
Een inductieve meetsensor levert een continue afstands- of positiewaarde op een metalen target. Dat is iets anders dan een gewone inductieve naderingsschakelaar. Bij hitte moeten sensorkop, kabel, elektronica en montage afzonderlijk worden beoordeeld.
Kan een heet object met laser worden gemeten?
Dat kan in sommige toepassingen doordat de laser afstandssensor buiten de hete zone kan staan. Selectie hangt af van meetafstand, oppervlaktereflectie, kleur, stralingswarmte, stof of damp en de temperatuur op de sensorpositie. Gloeiende oppervlakken en procesemissies kunnen optische meting extra uitdagend maken.

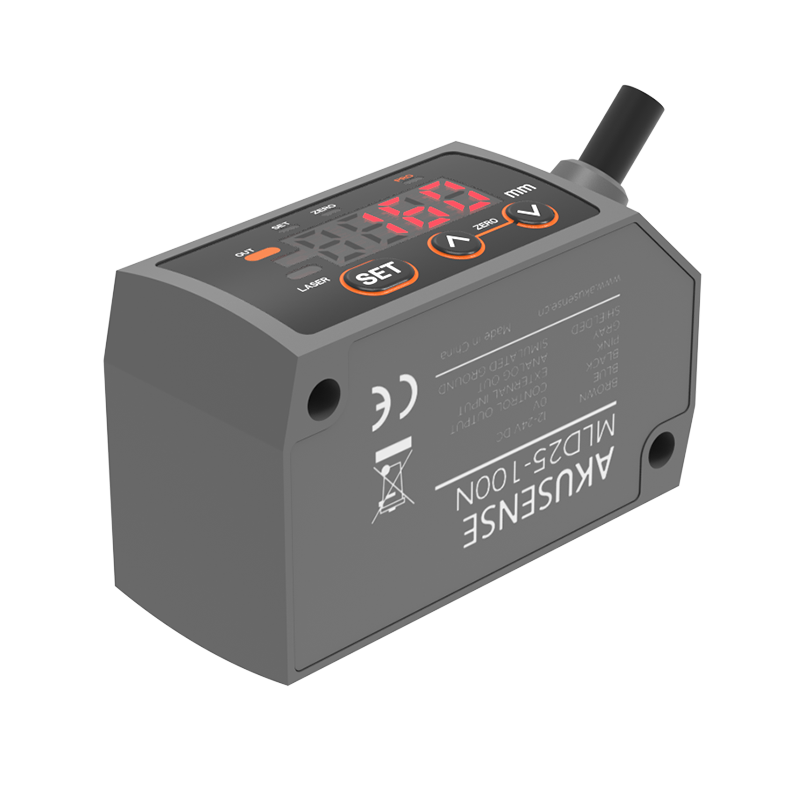

Laser afstandsmeting vanaf een koelere montagepositie
De Akusense MLD25-serie is een voorbeeld van een laser-meetprincipe dat Indusen voor industriële afstands- en positiemetingen levert. Het product zelf is geen high-temperature sensor; juist bij een heet object kan het ontwerp interessant zijn wanneer de laser op voldoende afstand en binnen zijn eigen toegestane omgeving blijft.
Bekijk het productvoorbeeld of bekijk alle laser afstandssensoren.
LVDT bij hoge temperatuur
Een LVDT (Linear Variable Differential Transformer) kan interessant zijn voor lineaire positie, slag, klepstand, mechanische beweging en thermische uitzetting. Bij hoge temperatuur is vooral relevant dat de meetopbouw vaak kan worden gesplitst: het mechanische meetelement bevindt zich bij de beweging, terwijl de signaalverwerking op een gunstiger plaats kan worden ondergebracht.
Bij selectie moet rekening worden gehouden met thermische uitzetting, uitlijning, mechanische speling, materiaalkeuze, kabeltemperatuur, lineariteit en benodigde meetweg. Bekijk de LVDT verplaatsingsopnemers van eddylab voor de beschikbare bouwvormen.
eddylab SLT – optionele uitvoering tot 200 °C
Voor de eddylab SLT vermeldt de actuele datasheet een standaard temperatuurbereik tot +120 °C en opties tot +150 °C of +200 °C. Dezelfde datasheet maakt ook duidelijk waarom de complete meetketen moet worden bekeken: kabelmateriaal, connector, montage en elektronica hebben eigen grenzen.
Bekijk de eddylab SLT LVDT. Gebruik dit productvoorbeeld niet als algemene regel voor iedere LVDT; uitvoering en ordercode bepalen de uiteindelijke specificaties.
Eddy Current voor contactloze meting op heet metaal
Eddy Current sensoren meten contactloos zeer kleine afstanden en verplaatsingen op elektrisch geleidende targets. Dit kan interessant zijn voor metaalpositie, thermische uitzetting, trillingen, spleetmeting en dynamische machineonderdelen.
Indusen werkt hiervoor met eddylab. Sommige series zijn specifiek bedoeld voor zware omgevingen, maar een hoge targettemperatuur betekent niet automatisch dat iedere probe, kabel of elektronica dezelfde temperatuur mag zien.
Probe, kabel, elektronica, montage, targetmateriaal, meetbereik en temperatuurdrift vormen samen de meetketen. Vooral bij metaal kan ook het targetmateriaal invloed hebben op de schaalfactor en lineariteit.
Een concreet high-temperature sensorvoorbeeld uit het Indusen-assortiment
Niet iedere hoge-temperatuurtoepassing draait om aanwezigheid, afstand of positie. Wanneer juist trillingen aan een heet lagerhuis, oven, droger of procesmachine moeten worden gemeten, is een daarvoor ontworpen accelerometer een andere oplossingsrichting.
Hansford Sensors HS-105 – trillingsmeting tot circa 250 °C
Voor de HS-105-familie vermeldt de huidige productinformatie bij Indusen uitvoeringen voor hoge-temperatuur trillingsmetingen tot circa 250 °C. De sensor werkt met externe signaalconditionering, zodat gevoelige elektronica buiten het hete meetpunt kan blijven.
Bekijk de Hansford HS-105. Ook hier moeten kabel, montage, gekozen uitvoering en de werkelijke temperatuur op het meetpunt samen worden beoordeeld.
Vaak is afstand creëren beter dan een sensor voor 250 °C zoeken
Een hoge procestemperatuur hoeft niet één-op-één door de actieve sensor gedragen te worden. Wanneer de machine het toelaat kan het meetconcept zo worden ontworpen dat alleen een passief of robuust meetelement de warme zone nadert.
Extra afstand, verlengde assen, mechanische koppelingen en beschermende constructies kunnen invloed hebben op nauwkeurigheid, trillingen, speling, respons en detectieafstand. Beoordeel de oplossing dus als systeem.
Temperatuur van kabel en connector is net zo belangrijk
Een high-temperature sensorkop lost het probleem niet op wanneer de kabelisolatie, connector of trekontlasting in dezelfde hete zone blijft. Bij langdurige blootstelling kunnen materialen verharden, vervormen of elektrisch degraderen terwijl de sensorkop zelf nog binnen specificatie blijft.
Hoe verandert de aanpak tussen 100 en 250 °C?
Gebruik temperatuur als aanleiding om het meetconcept te toetsen, niet als universele productcategorie. De volgende gebieden zijn daarom geen productspecificaties, maar praktische ontwerpvragen.
| Procesomgeving | Eerste technische vraag | Ontwerpstrategie |
|---|---|---|
| Rond 100 °C | Kan een industriële uitvoering dit direct aan? | Controleer sensorkop, kabel, connector en werkelijke omgevingstemperatuur. |
| 100–150 °C | Welke delen worden werkelijk continu warm? | Controleer de complete meetketen en creëer waar mogelijk afstand. |
| 150–200 °C | Kan actieve elektronica buiten de warme zone? | Kijk nadrukkelijk naar remote electronics, fiber, speciale uitvoering of mechanische overdracht. |
| 200–250 °C | Moet de sensorkop zelf echt in deze temperatuur werken? | Probeer actieve elektronica buiten de hete zone te houden; verifieer iedere component afzonderlijk. |
| Boven 250 °C | Is een conventionele automatiseringssensor nog het juiste meetprincipe? | Vaak is een specialistische meetopbouw of procesmeettechniek nodig. |
De bovenstaande temperatuurgebieden beschrijven alleen hoe streng de engineering moet worden. Ze zeggen niets over de toelaatbare temperatuur van een specifiek product.
Welke sensortechniek past bij welke hoge-temperatuurmeting?
| Technologie | Detectie / meting | Sterk punt bij hitte | Belangrijk aandachtspunt |
|---|---|---|---|
| Fiber-optisch | Detectie | Actieve elektronica kan op afstand | Juiste fiber/sensorkop voor temperatuur kiezen |
| Inductief | Metalen objecten detecteren | Robuust detectieprincipe | Temperatuurlimiet sensorkop en kabel |
| Laser | Afstand / positie | Contactloos en op afstand | Oppervlak, straling, stof, damp en gloeiing |
| Inductief analoog | Korte afstand op metaal | Contactloos | Sensoromgeving, target en meetbereik |
| LVDT | Lineaire positie / slag | Mechanische koppeling en externe elektronica mogelijk | Uitvoering, kabel, uitlijning en thermische uitzetting |
| Eddy Current | Kleine afstand / verplaatsing op metaal | Contactloos en geschikt voor zware meetomgevingen afhankelijk van uitvoering | Probe, kabel, targetmateriaal en elektronica |
| Encoder | Rotatie / toerental | Kan vaak op koelere aspositie | Temperatuur van lagering, elektronica en kabel |
Sensor nodig bij 100–250 °C?
Stuur niet alleen de procestemperatuur. Vermeld ook wat er gemeten moet worden, de temperatuur op de mogelijke sensorpositie, montageafstand, targetmateriaal en gewenste uitgang. Dan kunnen we gericht beoordelen welke meetmethode technisch haalbaar is.
Drie voorbeelden van hoge-temperatuurdetectie en -meting
Heet metalen onderdeel detecteren
Wanneer alleen aanwezigheid nodig is, kan inductieve detectie logisch zijn. Is de sensorpositie thermisch te zwaar, onderzoek dan of meer afstand, een groter target of een andere detectietechniek mogelijk is voordat u een speciale sensor vastlegt.
Product detecteren in een oven
Een fiber-optische opbouw kan de actieve versterker buiten de oven houden terwijl de fiber naar het detectiepunt loopt. De gekozen fiber en kop moeten wel expliciet op hun eigen temperatuurlimiet worden beoordeeld.
Afstand meten tot een hete plaat
Een laser of andere contactloze meettechniek kan vanaf buiten meten. Beoordeel reflectiviteit, oppervlakteconditie, stralingswarmte, eventuele gloeiing, stof/damp en de thermische belasting van de sensor zelf.
Welke informatie is nodig om een sensor voor hoge temperatuur te selecteren?
Voor vervanging van een bestaande sensor helpt ook een volledig typenummer, foto en datasheet. Bij een retrofit vergelijkt Indusen niet alleen temperatuur, maar ook mechanische montage en elektrische compatibiliteit. Bekijk daarvoor retrofit en vervanging van sensoren.
FAQ over sensoren bij hoge temperaturen
Welke sensor kan tegen 200 graden?
Dat hangt af van waar de 200 °C optreedt. Is alleen het object 200 °C, dan kan de actieve sensor soms op afstand en aanzienlijk koeler worden gemonteerd. Wordt de sensorkop zelf continu 200 °C, dan is een specifieke uitvoering of een meetprincipe met externe elektronica nodig. Controleer altijd sensorkop, kabel, connector en elektronica afzonderlijk.
Welke sensor gebruik je in een oven?
Begin bij de functie: aanwezigheid, afstand, positie of snelheid. Voor eenvoudige detectie kan een fiber-optische opbouw interessant zijn omdat de versterker buiten de oven kan blijven. Voor afstand kan een optische methode vanaf buiten mogelijk zijn. De werkelijke temperatuur op het detectiepunt, de kabelroute, vervuiling en zichtlijn bepalen vervolgens welke uitvoering geschikt is.
Kan een inductieve sensor tegen 150 of 200 °C?
Sommige speciale inductieve uitvoeringen zijn bedoeld voor verhoogde temperaturen, maar een standaard inductieve sensor mag niet automatisch op 150 of 200 °C worden toegepast. Controleer de toegestane omgevingstemperatuur van het exacte model en kijk ook naar kabel en connector. Soms is meer afstand tot het metalen target of een gescheiden sensorkop een betere route.
Kan een lasersensor een object van 200 °C meten?
In sommige toepassingen wel, omdat de laser op afstand van het hete object kan staan. Een objecttemperatuur van 200 °C zegt echter niets over de toelaatbare temperatuur van de laser zelf. Oppervlak, reflectiviteit, stralingswarmte, gloeiing, stof, damp, meetafstand en gewenste nauwkeurigheid kunnen de optische meting beïnvloeden en moeten worden beoordeeld.
Is een fiber-optische sensor geschikt voor hoge temperaturen?
Fiber-optische detectie is vaak interessant bij hoge temperaturen omdat de actieve versterker op afstand kan worden geplaatst. De fiber en sensorkop bevinden zich dichter bij het proces en hebben hun eigen temperatuurlimieten. Niet iedere fiber is daarom geschikt voor 200 of 250 °C. Selecteer de fiber specifiek op de werkelijke temperatuur en procesomgeving.
Hoe meet je de positie van een heet metalen object?
Afhankelijk van bereik en vereiste nauwkeurigheid kunnen inductieve afstandsmeting, Eddy Current, laser of een mechanisch gekoppelde LVDT relevant zijn. De beste keuze wordt bepaald door targetmateriaal, meetafstand, dynamiek, oppervlakteconditie en temperatuur op de sensorpositie. Bij contactloze technieken kan de actieve sensor soms verder van de warmtebron worden geplaatst.
Kan ik de sensor buiten de hete zone plaatsen?
Ja, dat is vaak een sterke ontwerpstrategie. Denk aan grotere detectieafstand, fiber-optische overdracht, optische meting, een encoder op een verlengde as of een mechanische meetstang richting een koelere positie. Controleer wel of de extra afstand of mechanische overdracht invloed heeft op nauwkeurigheid, trillingen, speling, respons of detectiezekerheid.
Is de maximale sensortemperatuur hetzelfde als de procestemperatuur?
Nee. Procestemperatuur kan de temperatuur van het product, medium of een machineonderdeel zijn. De sensor heeft een eigen omgevingstemperatuur die wordt beïnvloed door afstand, luchtstroming, stralingswarmte en warmtegeleiding via de montage. Voor selectie is daarom vooral de temperatuur op de daadwerkelijke sensor-, kabel- en connectorpositie belangrijk.
Waar moet ik bij de sensorkabel op letten?
Controleer de maximaal toegestane kabeltemperatuur, isolatiemateriaal, connector, trekontlasting en kabelroute. Een geschikte high-temperature sensorkop kan alsnog uitvallen als de standaardkabel langs een heet oppervlak loopt of de connector in de warme zone is gemonteerd. Beoordeel kabel en sensor daarom als één complete meetketen.
Niet zeker welke sensortechniek geschikt is?
Bij hoge temperaturen is de beste oplossing lang niet altijd de sensor met de hoogste temperatuurspecificatie. Indusen kijkt naar meetprincipe, temperatuur, montage, afstand, target, nauwkeurigheid, snelheid, elektrische aansluiting en kosten. Van vraagstuk naar oplossing – technisch én economisch verantwoord.
