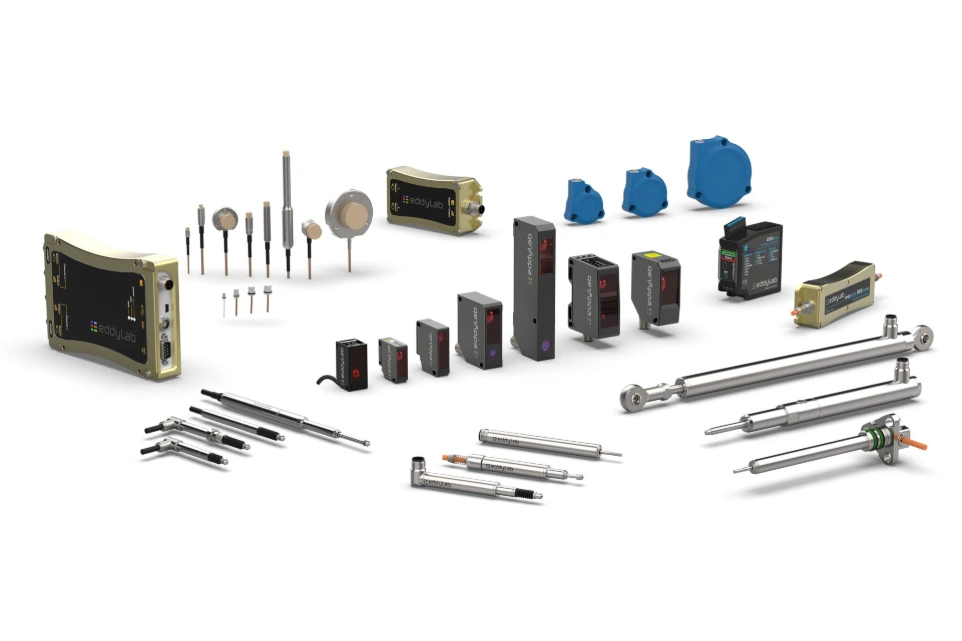

Welke meetsensor kies je? Laser, LVDT, inductief, Eddy Current en contactmeting vergeleken
Een afstand of positie meten klinkt eenvoudig. In de praktijk wordt de keuze bepaald door het object, het meetbereik, de toegestane meetfout, de snelheid van de beweging, de omgeving en de manier waarop de meetwaarde in de machine wordt verwerkt.
In dit artikel vergelijken we laser, LVDT, inductieve afstandsmeting, Eddy Current, contactmeting en confocale technologie vanuit de toepassing van de engineer.
Wie zoekt naar industriële meetsensoren komt al snel veel verschillende technologieën tegen. Een lasermeetsensor kan hoogte meten, een LVDT kan lineaire verplaatsing meten en een Eddy Current sensor kan een zeer kleine asbeweging volgen. De uitkomst is in alle gevallen een meetwaarde, maar het onderliggende principe en de randvoorwaarden verschillen sterk.
Daarom is de vraag niet: “welke sensor is technisch het beste?”, maar: welke meetmethode past bij deze machine? In het assortiment industriële meetsensoren zijn meerdere technieken naast elkaar beschikbaar; dit artikel helpt eerst de juiste richting bepalen.
Welke gegevens heb je nodig om een meetsensor te selecteren?
Een goede selectie begint vóór de datasheet. Leg eerst vast welke fysische grootheid de machine nodig heeft. Gaat het om afstand, absolute positie, een verandering in positie, dikte, hoogte, diameter, uitzetting, beweging of een profiel? Dezelfde machine kan zelfs meerdere meetvragen bevatten.
De sensor met de hoogste datasheetnauwkeurigheid is niet automatisch de beste keuze. Een eenvoudiger meetprincipe kan robuuster, goedkoper en beter integreerbaar zijn wanneer het ruimschoots binnen de vereiste machinetolerantie blijft.

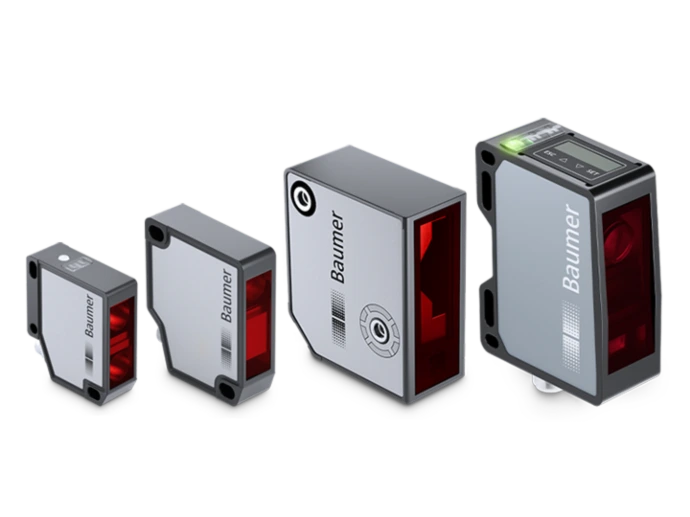

Laser meetsensoren
Een lasermeetsensor bepaalt contactloos de afstand tot een object met een gerichte lichtbundel. Bij korte en middelgrote precisiebereiken wordt vaak triangulatie gebruikt: de gereflecteerde lichtpositie op een ontvanger verandert met de afstand. Voor grotere afstanden kan afhankelijk van het sensorsysteem een time-of-flight-principe worden gebruikt.
Het is belangrijk onderscheid te maken tussen een laser-detectiesensor en een echte meetsensor. Een detectiesensor hoeft vaak alleen een schakelpunt te bepalen. Een laser meetsensor voor afstands- en positiemeting levert juist een continue meetwaarde.
Wanneer wordt laser lastiger?
Reflecterende, zeer donkere of transparante oppervlakken kunnen de optische meetcondities uitdagender maken. Ook invalshoek, vervuiling van de optiek en omgevingslicht kunnen afhankelijk van sensor en meetprincipe invloed hebben. Dat betekent niet dat laser uitgesloten is, maar wel dat het werkelijke oppervlak in de selectie moet worden meegenomen.
LVDT-verplaatsingssensoren
LVDT staat voor Linear Variable Differential Transformer. Een ferromagnetische kern beweegt lineair door een spoelsysteem. De positie van die kern verandert de verhouding tussen de opgewekte signalen, waardoor de lineaire verplaatsing kan worden bepaald.
Het meetprincipe zelf heeft geen elektrisch sleepcontact tussen kern en spoelen. Dat draagt bij aan een goede reproduceerbaarheid en maakt LVDT interessant voor industriële precisietoepassingen. De mechanische beweging moet echter wel daadwerkelijk aan de kern of meetstift worden gekoppeld.
Uitvoeringen kunnen werken met een vrij bewegende kern, een mechanisch gekoppelde kern of een veerbelaste meetstift. Daarnaast bestaan systemen met externe signaalconditionering en uitvoeringen waarbij de elektronica geïntegreerd is. Het uiteindelijke signaal kan afhankelijk van het systeem bijvoorbeeld een ruwe LVDT-uitgang, 0–10 V of 4–20 mA zijn.
Typische toepassingen zijn klepstand, cilinderpositie, hydraulische beweging, materiaaluitzetting, machineverplaatsing en testopstellingen. Bekijk hiervoor LVDT-sensoren voor nauwkeurige lineaire verplaatsingsmeting. Voor een toepassing-naar-serie keuze is er ook de LVDT-selectiepagina.

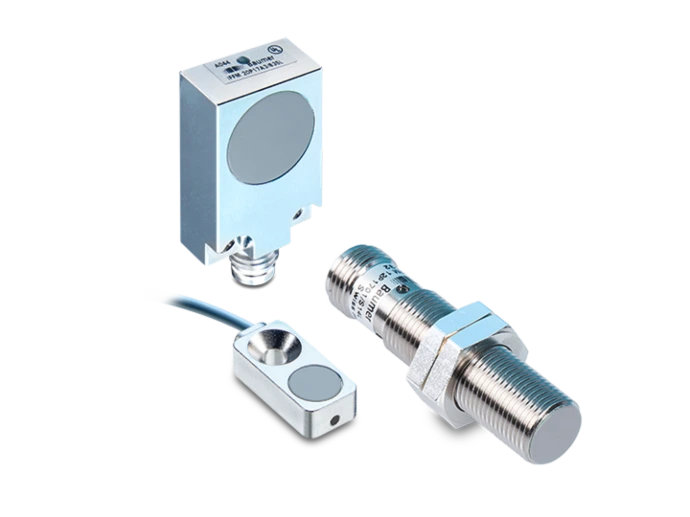

Inductieve meetsensoren
Een standaard inductieve naderingssensor en een inductieve meetsensor zijn niet hetzelfde. De naderingssensor geeft meestal een digitaal schakelsignaal zodra een metalen object een bepaalde afstand bereikt. Een analoge inductieve meetsensor levert een continue meetwaarde die samenhangt met de afstand tot het metalen target.
Deze techniek is vooral interessant bij korte meetafstanden, compacte montage en een robuuste industriële omgeving. Omdat het meetprincipe afhankelijk is van een elektrisch geleidende target, wordt het objectmateriaal onderdeel van de sensorselectie.
De combinatie van compact formaat, contactloze werking en eenvoudige analoge integratie maakt inductief vaak economisch aantrekkelijk wanneer geen specialistische sub-micron- of zeer hoogdynamische meetketen nodig is.

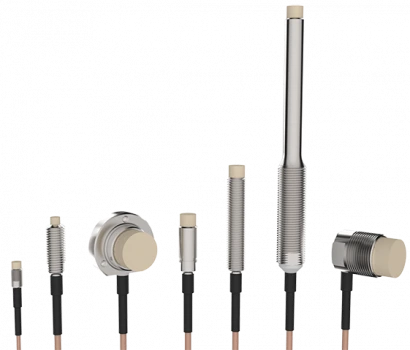

Eddy Current sensoren
Bij Eddy Current, of wervelstroommeting, wekt een spoel in de probe een hoogfrequent elektromagnetisch veld op. Een geleidende target veroorzaakt wervelstromen die het elektrische gedrag van de probe beïnvloeden. De bijbehorende elektronica zet die verandering om in een afstands- of verplaatsingswaarde.
Eddy Current wordt interessant wanneer zeer kleine meetafstanden, hoge resolutie en snelle dynamische beweging samenkomen. Denk aan asbeweging, run-out, excentriciteit, lagerbeweging, spindels, turbines en precisiepositionering.
Niet-geleidende media zoals olie kunnen in bepaalde opstellingen aanzienlijk minder invloed hebben dan bij optische meting. Dit mag echter niet als universele eigenschap worden geïnterpreteerd: medium, targetmateriaal, druk, temperatuur en inbouwsituatie moeten altijd bij de complete meetketen worden beoordeeld.
Het verschil met een gewone analoge inductieve meetsensor zit vooral in de specialistische precisie- en dynamische toepassing. Bij Eddy Current zijn probe, kabel, elektronica en targetmateriaal vaak gezamenlijk onderdeel van de kalibratie. Bekijk de Eddy Current sensoren of gebruik de Eddy Current keuzehulp voor systeemselectie.
Contactmeetsensoren: wanneer aanraken juist een voordeel is
Contactloos meten klinkt vaak geavanceerder, maar fysiek contact kan juist de meest robuuste oplossing zijn. Een mechanische tastpen of veerbelaste meetstift kan een werkstuk direct volgen, waardoor kleur, glans en veel optische oppervlakte-eigenschappen minder bepalend zijn voor de meetwaarde.
Contactmeetsensoren worden daarom gebruikt voor maatcontrole, hoogtecontrole, diktecontrole, productiecontrole en testopstellingen. Ze zijn vooral interessant wanneer het product voldoende stijf is en een kleine contactkracht is toegestaan.
De keerzijde is mechanica: contactkracht, slijtage, maximale meetsnelheid, bewegende delen en levensduur moeten worden meegenomen. Bij zachte, kwetsbare of zeer snel bewegende producten kan een contactloze techniek juist duidelijk beter passen.
Confocale meetsensoren voor specialistische precisietoepassingen
Een chromatisch confocale sensor gebruikt de gecontroleerde kleurafhankelijkheid van de focuspositie van wit licht om afstand te bepalen. Het systeem analyseert welke golflengte op het gemeten oppervlak scherp wordt teruggekoppeld. Hierdoor kunnen zeer kleine geometrieën en kleine afstandsveranderingen contactloos worden gemeten.
Confocale sensoren kunnen interessant zijn bij zeer hoge nauwkeurigheid, uitdagende reflecterende oppervlakken en – afhankelijk van systeem en toepassing – diktemeting van transparante materialen. Het is doorgaans een specialistischere en kostbaardere technologie dan een algemene laserafstandssensor.
Laser, LVDT, inductief, Eddy Current, contact en confocaal vergeleken
Onderstaande tabel geeft een technische oriëntatie. Termen als “klein”, “hoog” en “zeer hoog” zijn bewust relatief: de werkelijke specificaties verschillen sterk per productserie en meetopstelling. Ook het prijsniveau is alleen indicatief voor het type meetketen en niet voor een specifiek product.
| Techniek | Contact? | Geschikt materiaal | Typisch bereik | Precisieniveau | Snelheid | Oppervlaktegevoeligheid | Robuustheid | Typische toepassing | Indicatief prijsniveau |
|---|---|---|---|---|---|---|---|---|---|
| Laser | Contactloos | Veel materialen | Klein tot groot | Midden tot hoog | Hoog | Midden tot hoog | Midden | Hoogte, afstand, positionering | Midden |
| LVDT | Mechanisch gekoppeld | Materiaal relatief onbelangrijk | Klein tot middelgroot | Hoog | Midden | Laag | Hoog | Lineaire slag en positie | Midden |
| Inductief | Contactloos | Metaal / geleidende target | Zeer klein tot klein | Midden tot hoog | Hoog | Materiaalafhankelijk | Hoog | Korte metalen afstand / positie | Laag–midden |
| Eddy Current | Contactloos | Elektrisch geleidend | Zeer klein tot klein | Zeer hoog mogelijk | Zeer hoog mogelijk | Targetmateriaal belangrijk | Hoog, serieafhankelijk | Run-out, asbeweging, dynamische precisie | Hoog |
| Contact | Contact | Veel vaste materialen | Zeer klein tot klein | Hoog | Laag–midden | Laag | Midden | Maat-, hoogte- en diktecontrole | Midden |
| Confocaal | Contactloos | Veel oppervlakken; transparant mogelijk | Zeer klein tot klein | Zeer hoog mogelijk | Hoog | Laag–midden, systeemafhankelijk | Midden | Microgeometrie, precisie, transparante dikte | Hoog |
Welke meetsensor past bij welke toepassing?
De volgende situaties zijn bruikbare startpunten, geen universele selectieregels. De exacte keuze hangt altijd af van bereik, tolerantie, snelheid, materiaal en omgeving.
4–20 mA, 0–10 V of IO-Link?
Het meetprincipe bepaalt hoe de sensor fysisch meet; het uitgangssignaal bepaalt hoe de waarde in de automatisering terechtkomt. Deze twee keuzes moeten dus samen worden beoordeeld.
4–20 mA
Een robuust industrieel processignaal, veel gebruikt wanneer de meetwaarde over langere kabels naar een PLC of regelaar moet.
- relatief ongevoelig voor spanningsverlies in de signaallus
- breed toegepast in industrie en procesautomatisering
- live zero maakt bij veel systemen foutdetectie buiten het normale meetgebied mogelijk
0–10 V
Eenvoudig analoog signaal dat op veel PLC- en meetkaarten direct kan worden ingelezen.
- eenvoudige integratie
- gangbaar in machinebouw
- meer aandacht nodig voor spanningsverlies, massa en storing bij langere verbindingen
IO-Link
Digitale punt-tot-puntcommunicatie waarbij naast de proceswaarde ook parameters en diagnose-informatie beschikbaar kunnen zijn.
- digitale meetwaarde
- remote parametrering
- diagnose en identificatiedata
- interessant voor moderne OEM-machinebouw, maar niet automatisch noodzakelijk
Kabels, IO-Link en andere interfaces zijn terug te vinden binnen industriële netwerk- en connectiviteitsoplossingen.
Meetfouten en valkuilen bij sensorselectie
Veel selectiefouten ontstaan niet doordat de gekozen sensor slecht is, maar doordat de datasheetparameter verkeerd wordt geïnterpreteerd of de mechanische meetopstelling onvoldoende wordt meegenomen.
Veelvoorkomende fouten
- resolutie behandelen alsof dit hetzelfde is als totale meetnauwkeurigheid;
- het meetbereik precies tot de mechanische eindpositie kiezen zonder marge voor toleranties;
- een sensor structureel buiten het gunstige deel van zijn meetbereik gebruiken;
- temperatuureffecten op sensor, mechanica en target negeren;
- bij inductief of Eddy Current het targetmateriaal niet meenemen;
- kabel, voeding, aardingsconcept en PLC-ingang pas na de sensorselectie bekijken;
- alleen naar een statische datasheetnauwkeurigheid kijken bij een snel bewegend proces;
- mechanische stijfheid, uitlijning en montage onderschatten.
Een sensor met een theoretisch betere resolutie kan in een slechte mechanische opstelling een minder bruikbaar meetsysteem opleveren dan een eenvoudiger sensor die stijf, stabiel en correct is gemonteerd.
Meetsensor vervangen of retrofit uitvoeren
Bij een bestaande machine is hetzelfde meetbereik niet genoeg om een sensor als vervanger te beoordelen. Mechanische en elektrische compatibiliteit moeten samen kloppen.
- mechanische afmetingen en montagepositie;
- voedingsspanning;
- 0–10 V, 4–20 mA, IO-Link of andere interface;
- connector, kabel en pinbezetting;
- nul- en spanbereik;
- resolutie, lineariteit en herhaalbaarheid;
- responstijd of meetfrequentie;
- PLC-schaal en bestaande softwarelogica.
Stuur daarom bij voorkeur het volledige typenummer, de datasheet en informatie over de machine. Meer hierover staat op retrofit & vervanging.
Twijfel je tussen verschillende meetprincipes?
Bij Indusen kijken we eerst naar de toepassing, het meetbereik, de gewenste nauwkeurigheid, het materiaal, de omgeving en de beschikbare interface. Op basis daarvan kunnen verschillende technische oplossingen met elkaar worden vergeleken – inclusief praktische integratie, leverbaarheid en economische haalbaarheid.
Veelgestelde vragen over industriële meetsensoren
Welke sensor is het nauwkeurigst voor afstandsmeting?
Er bestaat geen sensor die in iedere toepassing het nauwkeurigst én het meest geschikt is. Confocale sensoren kunnen zeer hoge precisie bieden op kleine meetgebieden, terwijl Eddy Current interessant is voor zeer kleine dynamische verplaatsingen op geleidende targets. Een LVDT kan juist een zeer stabiele keuze zijn voor lineaire mechanische verplaatsing. De juiste techniek volgt uit meetbereik, target, omgeving, dynamiek en de werkelijk benodigde tolerantie.
Wat is het verschil tussen een LVDT en een lasersensor?
Een LVDT meet lineaire verplaatsing via een bewegende ferromagnetische kern in een spoelsysteem en vereist dus mechanische koppeling met de beweging. Een lasermeetsensor meet optisch en contactloos. Laser is aantrekkelijk wanneer contact ongewenst is of het object vrij beweegt; een LVDT is sterk wanneer robuuste, reproduceerbare lineaire feedback mechanisch goed kan worden geïntegreerd.
Kun je met een inductieve sensor afstand meten?
Ja, maar daarvoor is een inductieve meetsensor nodig en niet alleen een standaard inductieve naderingssensor. Een meetsensor levert een continue meetwaarde die verandert met de afstand tot een metalen target. Een naderingssensor geeft doorgaans alleen een schakelsignaal zodra een bepaalde positie wordt bereikt.
Wat is het verschil tussen inductief en Eddy Current?
Beide technieken gebruiken elektromagnetische effecten en zijn bedoeld voor geleidende of metalen targets. Analoge inductieve meetsensoren zijn vaak compacte en robuuste industriële afstandssensoren voor relatief korte bereiken. Eddy Current is een specialistischer meetsysteem dat interessant wordt voor zeer kleine verplaatsingen, hoge dynamiek, run-out en precisieanalyse. Bij Eddy Current speelt de combinatie van probe, elektronica, kabel en targetmateriaal bovendien een belangrijke rol.
Welke sensor gebruik je voor een metalen as?
Dat hangt af van de meetvraag. Voor zeer kleine radiale asbeweging, run-out of hoge dynamiek is Eddy Current vaak een logische kandidaat. Voor een eenvoudige korte afstands- of positiemeting kan een analoge inductieve meetsensor praktischer zijn. Voor axiale lineaire verplaatsing kan juist een LVDT passend zijn. Toerental, afstand, gewenste resolutie en montage bepalen de uiteindelijke keuze.
Wanneer kies je 4–20 mA in plaats van 0–10 V?
4–20 mA is aantrekkelijk wanneer het signaal over langere kabels door een industriële omgeving moet worden overgebracht of wanneer een gestandaardiseerde proceslus gewenst is. 0–10 V is eenvoudig en gangbaar, maar is gevoeliger voor spanningsverlies en elektrische beïnvloeding. De PLC-ingang, kabellengte en gewenste diagnostiek moeten in de keuze worden meegenomen.
Welke meetsensor werkt bij water of olie?
Dat hangt af van de technologie en de concrete uitvoering. Een goed afgedichte LVDT kan geschikt zijn voor natte of ondergedompelde toepassingen. Eddy Current kan in bepaalde toepassingen meten door niet-geleidende media zoals olie, maar dit moet per meetketen worden beoordeeld. Optische sensoren kunnen juist last hebben van vervuiling van de optiek. IP-klasse, materiaalcompatibiliteit, druk en temperatuur zijn daarom net zo belangrijk als het meetprincipe.
