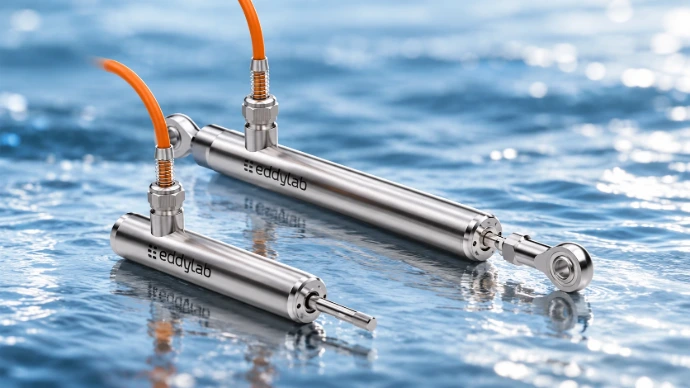

Een lineaire beweging meten in water, zwembadwater of een vochtige procesinstallatie vraagt meer dan alleen een waterdichte sensor.
Meetbereik, druk, materiaal, kabelafdichting, mechanische koppeling en signaalverwerking bepalen samen of een meetsysteem langdurig betrouwbaar functioneert.
Bij een beweegbare zwembadbodem, onderwatermechanisme, afsluiter of industriële procesinstallatie is het soms noodzakelijk om de werkelijke lineaire verplaatsing onder water te meten. In een droge machine is de keuze voor een positiesensor vaak overzichtelijk. Onder water komen andere risico’s bij: druk op de afdichtingen, corrosie, beweging van de kabel, vervuiling en een mechanische aandrijving die jarenlang moet blijven functioneren. Een robuuste LVDT-verplaatsingsopnemer kan hiervoor geschikt zijn, mits sensor, kabel, meetstang en signaalelektronica als één systeem worden beoordeeld.
Welke sensor gebruik je voor verplaatsing onder water?
Voor continue lineaire positiemeting onder water is een hiervoor uitgevoerde LVDT vaak een goede keuze. Dit inductieve meetprincipe werkt zonder mechanisch contact tussen de interne meetkern en de spoelen. Voor langdurige onderdompeling zijn daarnaast een passende IP68-uitvoering, corrosiebestendige materialen, een waterdichte kabelovergang en een betrouwbare mechanische koppeling nodig. De diepte, vloeistof en gewenste meetnauwkeurigheid moeten vooraf worden beoordeeld.
Waarom is verplaatsing meten onder water uitdagender?
Een sensor die tegen regen, condens of kortstondige onderdompeling kan, is niet automatisch geschikt om continu onder water te werken.
Waterdiepte en drukbelasting
De hydrostatische druk neemt toe met de diepte. Bij een afgesloten of onder druk staand systeem kan de procesdruk aanzienlijk hoger zijn. De toelaatbare druk moet voor de concrete uitvoering worden bevestigd.
Corrosie en waterchemie
Chloorhoudend zwembadwater, zout, afvalwater en reinigingsmiddelen stellen elk andere eisen aan RVS, kabelmantels, afdichtingen en eventuele veren.
Kabel en kabeluitgang
De zwakke plek zit vaak niet in de meetsensor zelf maar in een overgang, connector, kabelbeschadiging of doorvoer. Ook de plek van de connector telt mee.
Stang, geleiding en lagering
Een taststift, trekstang of externe veer moet correct worden geleid. Scheefstand, zijdelingse krachten en vervuiling kunnen de levensduur beperken.
Meetbereik en nauwkeurigheid
Naast de vereiste slag tellen lineariteit, kalibratie, temperatuur, mechanische speling en signaalruis mee in de totale meetafwijking.
Bereikbaarheid na montage
In een onderwaterconstructie zijn service en vervanging vaak kostbaar. De bevestiging en kabelroute moeten ook op onderhoud worden ontworpen.
IP67, IP68 en IP69K: wat betekent dat onder water?
IP67 staat voor bescherming bij tijdelijke onderdompeling onder vastgelegde testomstandigheden. Dit is geen algemene vrijgave voor continu onderwatergebruik.
IP68 is relevant voor langere onderdompeling, maar de concrete diepte, duur en testvoorwaarden worden door de fabrikant vastgelegd. De vermelding IP68 alléén specificeert dus niet automatisch een toegestane werkdiepte.
IP69K is gericht op bescherming tegen krachtige, hete reinigingsstralen. Het is geen vervanging voor een beoordeling op permanente onderdompeling of chemische bestendigheid.
Welke technologie past bij de onderwatermeting?
Niet iedere verplaatsing hoeft met een LVDT te worden gemeten. De mechanische beweging, vrije ruimte en procesomgeving bepalen welke oplossing verstandig is.
| Technologie | Wanneer interessant? | Aandachtspunt onder water |
|---|---|---|
| LVDT-verplaatsingsopnemer | Continue, nauwkeurige lineaire slag- en positiemeting met een gekoppelde meetkern of stang. | Kies een onderwatergeschikte constructie; beoordeel stangafdichting, kabel, materialen en geleiding. |
| Eddy Current sensor | Contactloze meting van kleine afstanden of bewegingen op elektrisch geleidende metalen. | Metalen target, inbouwruimte, kalibratie en invloed van medium of afzettingen vereisen beoordeling. |
| Magnetostrictieve sensor | Absolute lineaire positiemeting bij geschikte integratie in bijvoorbeeld een cilinder of afgedicht systeem. Bekijk voor een merkoverstijgende afweging onze sensorselectie. | Constructie, drukgrens, montage en kabelafdichting moeten voor de omgeving zijn ontworpen. |
| Trekdraadsensor | Langere lineaire verplaatsingen wanneer een mechanische kabel goed kan worden aangebracht. | Corrosie, draadgeleiding, afdichting, vuil en levensduur zijn belangrijke risico's. |
| Optische / ultrasone meting | Afstandsmeting zonder gekoppelde mechanische meetstang in geschikte configuraties. | Troebelheid, luchtbellen, reflecties en stroming kunnen de meting beïnvloeden. |
Meer achtergrond over de keuze tussen verschillende principes? Lees onze kennisbank: welke meetsensor kies je: laser, LVDT, inductief of Eddy Current?
Hoe werkt een LVDT-sensor onder water?
Een LVDT (Linear Variable Differential Transformer) meet de positie van een ferromagnetische kern binnen een spoelstelsel. De bijpassende elektronica vertaalt de positie naar een bruikbaar signaal.
Een robuust elektrisch meetprincipe
De verplaatsing van de kern verandert de inductieve koppeling tussen primaire en secundaire spoelen. Daarmee ontstaat een meetwaarde die overeenkomt met de positie binnen het gekalibreerde bereik. Tussen kern en spoelen is geen glijdend elektrisch contact nodig.
Een LVDT kan met een vrije kern, geleide stang of mechanische koppeling worden uitgevoerd. Welke variant betrouwbaar is, wordt mede bepaald door de manier waarop het onderwatermechanisme beweegt.
Contactloos intern, maar niet zonder mechanica
De interne meting is slijtagearm, maar externe geleidingen, lagers, kogelgewrichten, veren of afdichtingen kunnen wél belast worden. Een zijdelingse kracht op de stang kan tot aanlopen of voortijdige slijtage leiden.
Bij permanent onderwatergebruik moeten sensorhuis en kabelovergang tegen water zijn beschermd. Een stang met doorvoer vergt daarnaast een afzonderlijke beoordeling van de afdichtingsconstructie.
Een standaard LVDT levert niet vanzelf 4–20 mA. Daarvoor is geschikte, op de sensor afgestemde signaalconditionering nodig. Vaak kan de elektronica buiten het water worden geplaatst.
Welke eddylab LVDT-uitvoering is relevant?
Binnen het eddylab-programma bestaan verschillende industriële LVDT-series. De productspecificaties hieronder beschrijven serie-opties, geen automatische geschiktheid voor elke onderwatertoepassing.
| Serie | Meetbereik | Bescherming / constructie | Typische selectie |
|---|---|---|---|
| eddylab SLX | 10–300 mm | IP68 / IP69K; RVS-uitvoering; speciale kabelmaterialen. Vrije kern, geleide/ongegeleide stang of lagerogen. | Hoge eisen aan reiniging en omgeving; interessante basis voor een technisch beoordeelde onderwateroplossing. |
| eddylab SL | 10–600 mm | Robuuste RVS-serie; IP67, optioneel IP68. | Grotere lineaire verplaatsingen, mits de gekozen IP-uitvoering en materialen bij de omgeving passen. |
| eddylab SM | 2–200 mm | Veelzijdige industriële serie; IP67, optioneel IP68. | Compactere slagmeting en klantspecifieke mechanische oplossingen na beoordeling. |
| eddylab SM-HYD | 2–180 mm | Specifiek ontworpen voor hydraulische drukomgevingen, tot 400 bar afhankelijk van uitvoering. | Inbouw in hydraulische cilinders; niet zonder meer gelijk aan open onderdompeling in water. |
Meer informatie: LVDT-verplaatsingssensoren, het LVDT-assortiment van Indusen en eddylab als fabrikant.
Veerretour, geleide stang of lagerogen?
Geleide stang: geschikt wanneer de beweging goed wordt geleid en dwarskrachten beheerst blijven. Bij onderdompeling moeten de geleiding en eventuele dynamische afdichting op water en gebruiksduur worden gecontroleerd.
Lagerogen: kunnen bij scharnierende of licht uitlijnende bewegingen een praktische mechanische koppeling bieden. Ze nemen niet automatisch alle misuitlijning of speling weg.
Externe veer: kan een taststift laten terugkeren of in contact houden met het te meten onderdeel. Materiaal, veerkracht, vermoeiing, corrosie, vervuiling en vervangbaarheid zijn dan essentieel. Voor permanente onderdompeling verdient een mechanisme met lagering of een specifiek ontworpen veerconstructie vaak extra aandacht.
Praktijkvoorbeeld: positie meten bij een beweegbare zwembadbodem
Onderstaand scenario illustreert de engineeringafwegingen. Het is geen claim over een gerealiseerde of gecertificeerde installatie.
Het meetvraagstuk
Een onder water geplaatst mechanisme moet ongeveer 40 mm beweging continu volgen. De sensor bevindt zich permanent in behandeld zwembadwater. Het signaal moet door de machinebesturing worden verwerkt. Een mechanische koppeling met taststift of lageroog is mogelijk.
Een sensor met 50 mm meetbereik kan voldoende werkreserve bieden, mits de nulpositie, eindstanden, toleranties en maximaal toegestane overslag bij de montage kloppen.
Een mogelijke systeemopbouw
Een hiervoor geschikte SLX-LVDT, uitgevoerd met passend mechanisch koppelstuk, corrosiebestendige materialen en waterdichte kabeluitgang, vormt de meetbasis. De kabel loopt via een beschermde route naar de signaalconditioner, bij voorkeur buiten de natte zone.
Met passende DEEneo-elektronica kan bijvoorbeeld een 4–20 mA-signaal voor de PLC worden gerealiseerd. De definitieve uitvoering, kalibratie en watergeschiktheid moeten door de fabrikant worden bevestigd.
Verder lezen: absolute positiemeting bij een beweegbare zwembadbodem met een IP68-LVDT.
Hoe nauwkeurig is een onderwater-LVDT werkelijk?
Een goede meetwaarde hangt af van méér dan de resolutie van de elektronica. De opgegeven waarden gelden voor een gespecificeerde sensor, meetweg, kalibratie en omstandigheden.
Afwijking van de ideale lijn
Bij de SLX-serie noemt eddylab standaard maximaal ±0,3% van het meetbereik; optioneel kunnen voor geselecteerde modellen betere klassen mogelijk zijn.
Thermisch gedrag
Sensor, meetstang, montagemateriaal en elektronica kunnen elk anders reageren op temperatuurschommelingen of uitzetting.
Speling en montage
Een scheef geplaatste of niet-rigide koppeling kan de gemeten positie beïnvloeden, zelfs als de sensor op zichzelf nauwkeurig is.
De complete meetketen
Sensor, kabel en conditioner moeten elektrisch compatibel zijn. Instelling en eventuele meerpuntslinearisatie beïnvloeden de eindprestatie.
Snelheid en filtering
De filterinstelling moet snelle bewegingen niet onbedoeld afvlakken. Signaalruis en benodigde bandbreedte horen bij de selectie.
Druk en veroudering
Een kabelovergang die na verloop van tijd vocht doorlaat, beïnvloedt eerst de betrouwbaarheid en uiteindelijk mogelijk ook het meetsignaal.
Van onderwatersensor naar PLC: waar plaats je de elektronica?
Een LVDT is onderdeel van een meetketen. De keuze van de elektronica is minstens zo belangrijk als het sensorelement.
Conditioner buiten de natte zone
De sensor kan met een geschikte kabel op een DEEneo- of andere passende LVDT-conditioner worden aangesloten. De conditioner verzorgt de sensorspanning, signaalverwerking en omzetting naar bijvoorbeeld 4–20 mA of een spanning voor de PLC.
Bij montage in een droge besturingskast blijft de elektronica eenvoudiger bereikbaar. Controleer de maximaal toelaatbare en gekalibreerde kabellengte voordat u de verbinding ontwerpt.
Ook waterdichte inline-elektronica bestaat
eddylab biedt daarnaast een DEEneo-ISC-IP68 inlinesignaalconditioner met fabrikantopgave IP68 en afdichting tot 10 bar. Dat is een productspecificatie, geen algemene uitspraak over iedere kabelverbinding of chemische omgeving.
Een verlenging of wijziging van de LVDT-kabel kan elektrische eigenschappen en kalibratie beïnvloeden. Kort een kabel daarom niet zomaar in en kies geen willekeurige onderwaterconnector.
Selectiechecklist voor verplaatsingsmeting onder water
Met deze informatie kan een passende sensoruitvoering en mechanische oplossing gericht worden beoordeeld.
- Wat beweegt er precies en hoe wordt die beweging mechanisch overgebracht?
- Welke slag is normaal, en welke uiterste beweging kan optreden?
- Wat zijn de gewenste lineariteit, nauwkeurigheid en herhaalbaarheid?
- Hoe diep ligt de sensor en welke maximale druk kan optreden?
- Gaat het om zoet, zout, chloorhoudend, afval- of proceswater?
- Welke temperaturen, reinigingsmiddelen en concentraties komen voor?
- Is een vrije kern, geleide stang, lageroog of veerretour nodig?
- Welke materialen moeten vanwege corrosie of hygiëne worden vermeden?
- Welke kabellengte, doorvoer, trekontlasting en connector zijn nodig?
- Welk signaal verwacht de PLC: 4–20 mA, spanning of een andere interface?
Veelgestelde vragen over sensoren onder water
Kan een LVDT permanent onder water werken?
Ja, er bestaan LVDT-uitvoeringen voor permanente onderdompeling. De fabrikant moet wel bevestigen dat de gekozen uitvoering is afgestemd op diepte, gebruiksduur, watertype, temperatuur, kabel en mechanische beweging. Een standaard LVDT met alleen IP67 is daarvoor niet zonder meer voldoende.
Is IP68 automatisch geschikt voor drie meter waterdiepte?
Nee. IP68 duidt op onderdompelingsbescherming volgens door de fabrikant vastgelegde condities. De exacte diepte, duur en installatievoorwaarden verschillen per product. Laat de toelaatbare operationele waterdiepte en kabelconstructie bij de betreffende leverancier vastleggen.
Is IP69K beter dan IP68 voor onder water?
Beide beschermen tegen andere omstandigheden. IP69K richt zich op hogedruk- en heetwaterreiniging. Voor langdurige onderdompeling blijft de specifieke IP68-testconditie en de geschiktheid voor het werkelijke medium belangrijk. Het ene label vervangt het andere niet.
Is een RVS sensor geschikt voor chloorhoudend zwembadwater?
Niet op basis van ‘RVS’ alleen. De corrosiebestendigheid verschilt per legering, temperatuur, chloridegehalte, waterbehandeling en constructiedetail. Ook veren, bouten, lasnaden, kabels en afdichtingen tellen mee. Een specifieke materiaalbeoordeling is noodzakelijk.
Wat is beter: een LVDT met veerretour of lagerogen?
Dat hangt af van het mechanisme. Een veer kan een taststift terugbrengen of aan een oppervlak laten volgen, maar blijft een mechanisch onderdeel dat onder water belast en gecorrodeerd kan raken. Lagerogen zijn vaak gunstig bij een directe, scharnierende koppeling. De gekozen variant moet de bewegingskrachten veilig kunnen opnemen.
Kan ik een onderwater-LVDT rechtstreeks aansluiten op een PLC?
Een klassieke LVDT levert een differentieel wisselspanningssignaal. Met passende elektronica zoals DEEneo kan dit worden omgezet naar een industrieel signaal, bijvoorbeeld 4–20 mA. De juiste uitgang, voeding, kabel en kalibratie hangen af van het gekozen meetsysteem.
Hoe nauwkeurig is een LVDT bij een meetweg van 50 mm?
Dat hangt af van de gespecificeerde lineariteitsklasse en de totale meetketen. Een klasse van ±0,3% van 50 mm betekent een lineariteitsbijdrage van ±0,15 mm. Temperatuur, montage, kalibratie en signaalverwerking bepalen mede de uiteindelijke systeemnauwkeurigheid.
Kan ik ook in afvalwater of zeewater meten?
Dat is mogelijk met een speciaal daarvoor geselecteerd systeem, maar niet vanzelfsprekend. Verontreiniging, microbiologische aangroei, zand, chloriden, reinigingsmiddelen en corrosie kunnen voor extra risico's zorgen. Laat sensorbehuizing, kabel, afdichtingen, mechanische koppeling en onderhoudsstrategie op het werkelijke medium beoordelen.
De juiste onderwatersensor begint bij de toepassing
Bij verplaatsing meten onder water draait het niet om één specificatie op een datasheet. Een geschikte LVDT of andere verplaatsingssensor moet voldoen aan de gevraagde slag en meetkwaliteit, maar ook aan de omstandigheden van het water, de druk, de kabelroute en de mechanische koppeling. Binnen het eddylab-programma zijn daarvoor verschillende uitgangspunten beschikbaar, waaronder de SLX-serie. Indusen helpt de complete meetketen technisch af te stemmen op de constructie, voordat er een uitvoering wordt geselecteerd. Bekijk onze sensoroplossingen voor machinebouw en R&D voor ondersteuning bij de technische selectie.
Verplaatsing onder water meten? Bespreek uw toepassing.
Stuur uw meetbereik, waterdiepte, vloeistof, tekening en gewenste uitgangssignaal. Wij beoordelen samen met eddylab welke sensor, afdichting, mechanische koppeling en elektronica geschikt kunnen zijn.
Technische seriegegevens: eddylab – Inductive Transducers. Controleer de actuele datasheet en de exacte configuratie bij selectie.
