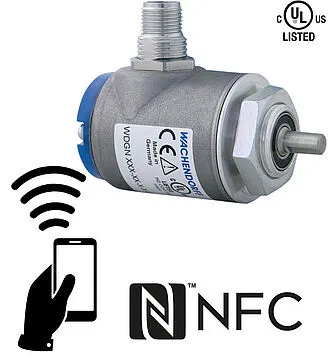

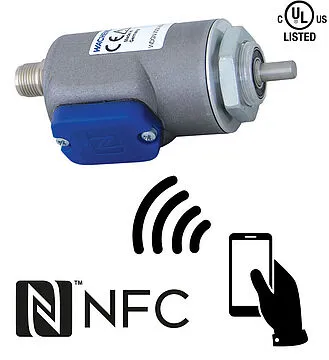

Wachendorff WDGN 36S NFC configureerbare incrementele encoder

De Wachendorff WDGN 36S is een compacte incrementele encoder die via NFC met een smartphone configureerbaar is. Hierdoor kan één encoder voor meerdere pulsgetallen en uitgangssignalen worden ingesteld.

Belangrijkste kenmerken
Encoder type: Incrementele encoder
Meetprincipe: Magnetisch
Resolutie: 1 tot 16.384 ppr configureerbaar
Uitgang: HTL / TTL via NFC configureerbaar
Signaalvorm: Blokgolf
Kanalen: ABN en inverse signalen, afhankelijk van configuratie
Behuizing: Ø36 mm
Asdiameter: 6 mm
As type: Massieve as
Montage: Schroefflens
Voeding: 4,75–32 V DC
Stroomopname: typisch 80 mA
Maximale snelheid: 12.000 rpm
Uitgangsfrequentie: HTL tot 600 kHz, TTL tot 1 MHz
Bescherming: IP67 behuizing, IP65 aszijde
Materiaal: RVS behuizing, NFC-cover van thermoplastisch polyamide
Configuratie: Contactloos via NFC, ook spanningsloos mogelijk
Toepassing: Service, vervanging, machinebouw, voorraadreductie

Hulp nodig of op zoek naar een custom oplossing? Neem contact met ons op voor technisch advies en maatwerk.

Encoder - Merk
- Wachendorff
Encoder - Type
- Incremental
Encoder - Meetprincipe
- Magnetisch
Encoder - As type
- Massieve as
Encoder - Behuizing diameter
- 36 mm
Encoder - Interface
- TTL / HTL
Encoder - Voedingsspanning
- 4,75 / 32 VDC

Algemene voorwaarden

Specificaties

Encoder - Merk	Wachendorff
Encoder - Type	Incremental
Encoder - Meetprincipe	Magnetisch
Encoder - As type	Massieve as
Encoder - Behuizing diameter	36 mm
Encoder - Interface	TTL / HTL
Encoder - Voedingsspanning	4,75 / 32 VDC

Contact

Encoder - Merk: Wachendorff

Encoder - Type: Incremental

Encoder - Meetprincipe: Magnetisch

Encoder - As type: Massieve as

Encoder - Behuizing diameter: 36 mm

Encoder - Interface: TTL / HTL

Encoder - Voedingsspanning: 4,75 / 32 VDC

Documenten

Encoder WDGN 36S.pdf General-technical-Data-and-safety-instructions-incremental-encoders-WDGN.pdf
