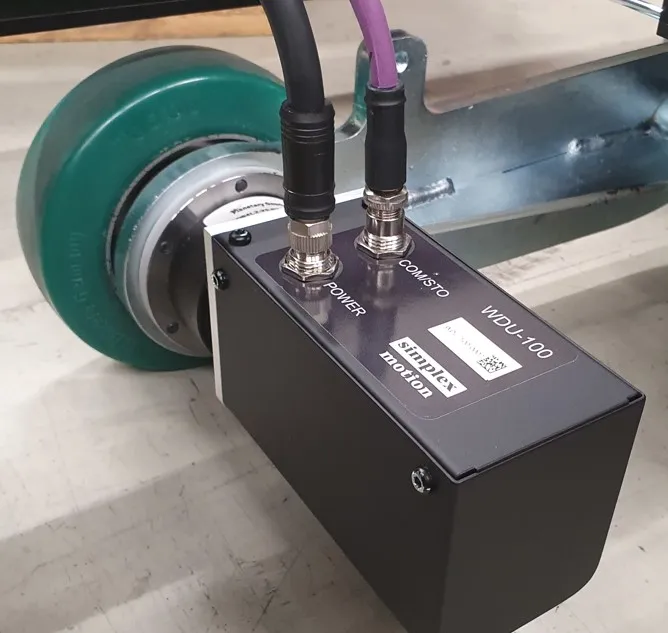

Wheel Drive Units 040, 100 en 200
Combineer één van de onderstaande motoren met uitsluitend een wielunit of met een wielunit en een rem. De rem wordt bij voorkeur rechtstreeks aangestuurd via de I/O van de motor. Typische toepassingen zijn AMR’s en AGV’s of toepassingen met hoge radiale belastingen op de uitgaande as van de tandwielkast.
Motor
SE040
SA100
SH100
SH200
Wielunit met geïntegreerde planetaire tandwielkast
AD: flens aan de voorzijde
AD 47 en AD 64
AD 90 en AD 110 (voor zware belastingen)
PAD: flens aan de achterzijde
PAD 47 en PAD 64
PAD 90 of PAD 110 (voor zware belastingen)
Overbrengingsverhouding van 3–100:1
Voor lage-snelheidstoepassingen met een overbrengingsverhouding hoger dan 25:1 (16:1 voor SH200) moet het maximale motorkoppel worden begrensd.
Rem
Veerbekrachtigde rem BXW
Voor houd- en remtoepassingen
Statische wrijvingskoppel 0,5–4 Nm
Voedingsspanning 24 VDC
WDU 040 100 200
Overbrengingsverhouding 3–25 3–25 3–16
Remkoppel 0,5–1 Nm 0,5–2 Nm 1–4 Nm
Bekijk ook: Motion / Motorcontrollers & drives
Hulp nodig bij selectie of een alternatief? Stuur je toepassing door, dan denken we mee. Hulp nodig of op zoek naar een custom oplossing? Neem contact met ons op voor technisch advies en maatwerk.
