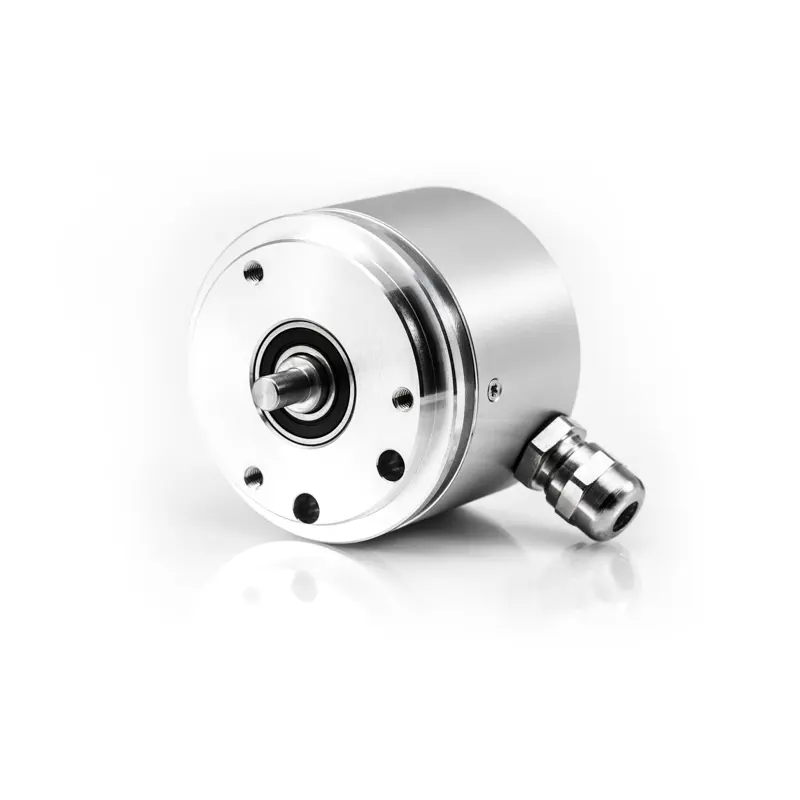

Precizika Metrology AM absolute encoder

AM

Ø36–58 mm magnetische encoder

De Precizika Metrology encoders uit de AM36- en AM58-serie maken gebruik van magnetische technologie en bieden een resolutie tot 12 bit via binaire code. Deze encoders kunnen worden uitgevoerd met verschillende signaalopties: incrementeel, seriële interface of commutatie-uitgangen.

Bekijk ook: Encoders / Absolute encoders

Hulp nodig of op zoek naar een custom oplossing? Neem contact met ons op voor technisch advies en maatwerk.

Algemene voorwaarden

Specificaties

Encoder - Merk	Precizika Metrology
Encoder - Type	Absolute + optional incremental
Encoder - Meetprincipe	Magnetisch
Encoder - Singleturn/Multiturn	Singleturn
Encoder - Resolutie	12-bit 4096 ppr
Encoder - Nauwkeurigheid	±18 arcmin (±0,3°)
Encoder - Interface	SSI / TTL / HTL / UWV
Encoder - As type	Massieve as
Encoder - Voedingsspanning	5V / +10...+30VDC
Encoder - Behuizing diameter	36 mm / 58 mm
Encoder - Maximale rotatiesnelheid	12000 rpm
Encoder - Montagevorm	Flens
Encoder - As diameter	6 mm / 10 mm
Encoder - Aansluiting	kabel / connector
Encoder - Beschermingsklasse	IP64
Encoder - Temperatuurbereik	−25…+85 °C
Encoder - Materiaal	Aluminium

Contact

Encoder - Merk: Precizika Metrology

Encoder - Type: Absolute + optional incremental

Encoder - Meetprincipe: Magnetisch

Encoder - Singleturn/Multiturn: Singleturn

Encoder - Resolutie: 12-bit 4096 ppr

Encoder - Nauwkeurigheid: ±18 arcmin (±0,3°)

Encoder - Interface: SSI / TTL / HTL / UWV

Encoder - As type: Massieve as

Encoder - Voedingsspanning: 5V / +10...+30VDC

Encoder - Behuizing diameter: 36 mm / 58 mm

Encoder - Maximale rotatiesnelheid: 12000 rpm

Encoder - Montagevorm: Flens

Encoder - As diameter: 6 mm / 10 mm

Encoder - Aansluiting: kabel / connector

Encoder - Beschermingsklasse: IP64

Encoder - Temperatuurbereik: −25…+85 °C

Encoder - Materiaal: Aluminium

Documenten

AM-Magnetic-Rotary-Encoder-2D-Drawing.dwg AM-Magnetic-Rotary-Encoder-Datasheet.pdf
