Trillingen rechtstreeks in de PLC
Voor continue machinebewaking, trending en alarmgrenzen via een bestaande PLC, DCS of SCADA.
Ideaal voor- continue monitoring
- alarmgrenzen
- trendbewaking
- OEM-machinebewaking
- retrofit
Condition monitoring & vibration measurement
Trillingssensoren voor condition monitoring en machinebewaking
Van eenvoudige trillingsbewaking via een PLC tot uitgebreide trillingsanalyse. Indusen levert industriële trillingssensoren en accelerometers voor motoren, pompen, ventilatoren, tandwielkasten en andere roterende machines.
Wij helpen bij de selectie op basis van meetgrootheid, uitgangssignaal, frequentiebereik, toerental, montage en omgeving.
4–20 mA
IEPE
Velocity
Triaxiaal
ATEX
Van signaal naar oplossing
PLC-bewaking of dynamische analyse
Snelle keuzehulp
Welke trillingssensor heb ik nodig?
De juiste sensor wordt vooral bepaald door wat u wilt meten en wat u met het signaal wilt doen. Onderstaande vier routes geven binnen enkele seconden richting.
Trillingen analyseren
Voor dynamische trillingsmetingen waarbij het werkelijke trillingssignaal beschikbaar moet blijven voor analyse.
Ideaal voor- FFT-analyse
- vibration analysers
- data collectors
- lageranalyse
- online condition monitoring
Trillingssnelheid meten
Voor het meten en analyseren van trillingssnelheid, veel gebruikt bij algemene conditiebewaking van roterende machines.
Ideaal voor- elektromotoren
- pompen
- ventilatoren
- compressoren
- tandwielkasten
Meerdere richtingen meten
Voor toepassingen waarbij trillingen vanuit meerdere richtingen vanaf één meetpunt belangrijk zijn.
Ideaal voor- X/Y/Z-meting
- complex machinegedrag
- triaxiale condition monitoring
- beperkte montagepunten
Keuzeschema
Van meetvraag naar sensor
Begin bij het gewenste resultaat. Het uitgangssignaal en de meetgrootheid volgen daaruit.
Algemene machineconditie bewaken
4–20 mA velocity
Acceleratie bewaken via PLC
4–20 mA acceleration
Trillingsfrequenties analyseren
IEPE accelerometer
Dynamische trillingssnelheid analyseren
AC velocity sensor
Continue monitoring + analyse
Dual-output sensor
X, Y en Z meten
Triaxiale sensor
Explosiegevaarlijke omgeving
ATEX / intrinsiek veilig
Nog niet zeker wat nodig is?
Laat Indusen selecteren
Meetprincipes & signalen
Trillingssensoren voor verschillende meetprincipes
Niet iedere vibration sensor is bedoeld voor dezelfde meetketen. Kies eerst hoe het signaal verder wordt verwerkt.
4–20 mA velocity transmitters
Voor een gestandaardiseerde velocity-proceswaarde rechtstreeks naar PLC, DCS of SCADA.
Typisch: continue machinebewaking, trending en alarmgrenzen. Bekijk assortiment →4–20 mA acceleratiesensoren
Voor acceleratie als industriële proceswaarde via een analoge ingang van de besturing.
Typisch: continue bewaking wanneer hogere frequentiecomponenten relevanter zijn. Bekijk 4–20 mA sensoren →IEPE accelerometers
Voor een dynamisch acceleratiesignaal dat beschikbaar blijft voor FFT en verdere trillingsanalyse.
Typisch: data collectors, vibration analysers en online condition monitoring. Bekijk IEPE accelerometers →AC velocity sensoren
Voor een dynamisch signaal dat proportioneel is aan de actuele trillingssnelheid.
Typisch: analyser, data collector of condition-monitoringsysteem. Bekijk velocity sensoren →Dual-output trillingssensoren
Combineren continue bewaking met een extra dynamisch signaal voor verdere analyse.
Typisch: kritische machines waar PLC-trending én diagnose gewenst zijn. Laat een uitvoering selecteren →Triaxiale trillingssensoren
Meten meerdere richtingen vanuit één montagepunt, bijvoorbeeld X-, Y- en Z-richting.
Typisch: complex machinegedrag of beperkte ruimte voor meerdere meetpunten. Bekijk meerassige sensoren →ATEX / intrinsiek veilige sensoren
Voor explosiegevaarlijke omgevingen waar een gecertificeerde sensor en meetketen vereist zijn.
Zone, certificering en installatie moeten altijd afzonderlijk worden gecontroleerd. Bespreek ATEX-toepassing →Hansford productfamilies
Veelgebruikte Hansford trillingssensoren
Het Hansford-programma loopt van eenvoudige machinebewaking tot uitgebreidere condition monitoring. Onderstaande matrix is bedoeld als snelle oriëntatie; de exacte uitvoering wordt bepaald door de toepassing.
| Sensor | Type | Typisch gebruik | |
|---|---|---|---|
|
HS-420
|
4–20 mA vibration / velocity transmitter | Continue trillingsbewaking via PLC | Bekijk sensor |
HS-421
|
Dual-output trillingssensor | 4–20 mA voor continue bewaking + dynamisch AC-signaal voor analyse | Bekijk sensor |
HS-422
|
4–20 mA acceleratiesensor | Acceleratie rechtstreeks integreren in PLC / DCS | Bekijk sensor |

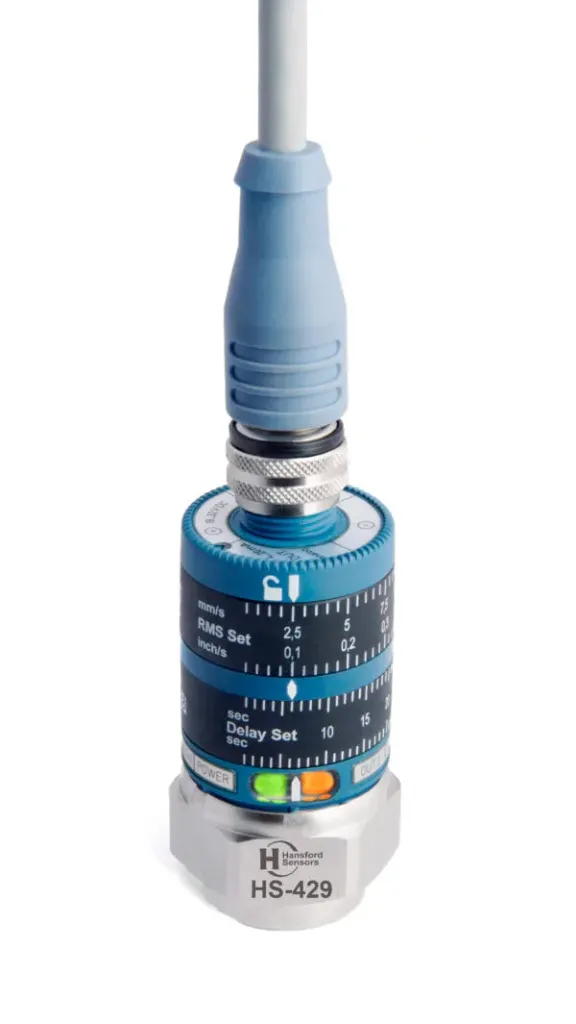

HS-429
|
Vibration trip / machinebewaking | Trillingsbewaking met trip- of alarmfunctie | Bekijk sensor |
HS-100
|
Industriële IEPE accelerometer | Algemene industriële trillingsanalyse | Bekijk sensor |
HS-150
|
Premium IEPE accelerometer | Veeleisendere condition-monitoringtoepassingen | Bekijk sensor |
HS-160
|
AC velocity sensor | Dynamische trillingssnelheidsmeting | Bekijk sensor |

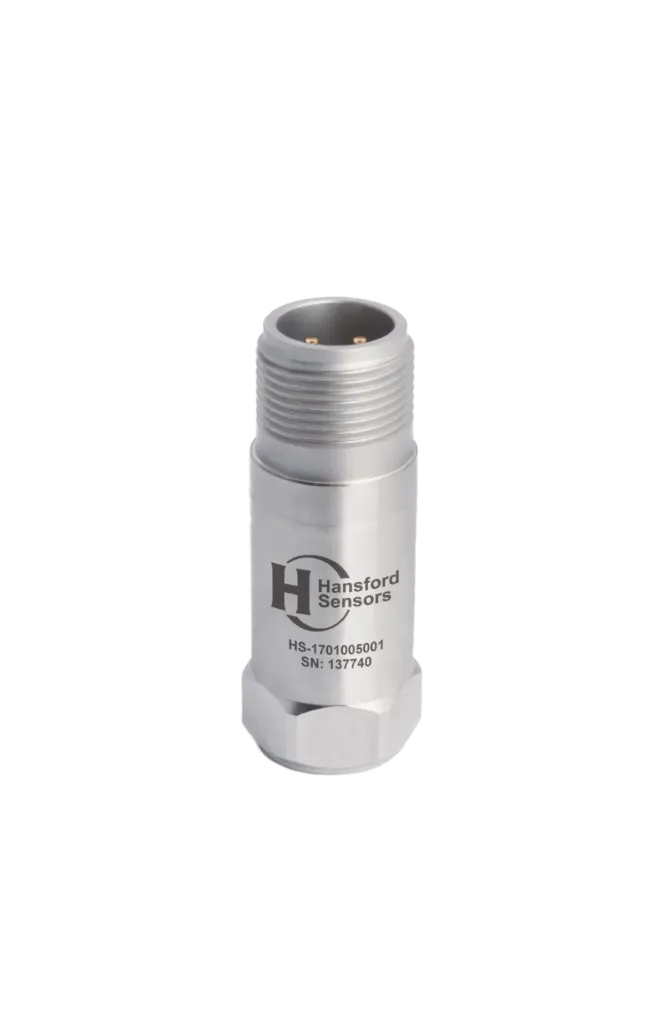

HS-170
|
Compacte IEPE accelerometer | Trillingsmeting bij beperkte montageruimte | Bekijk sensor |

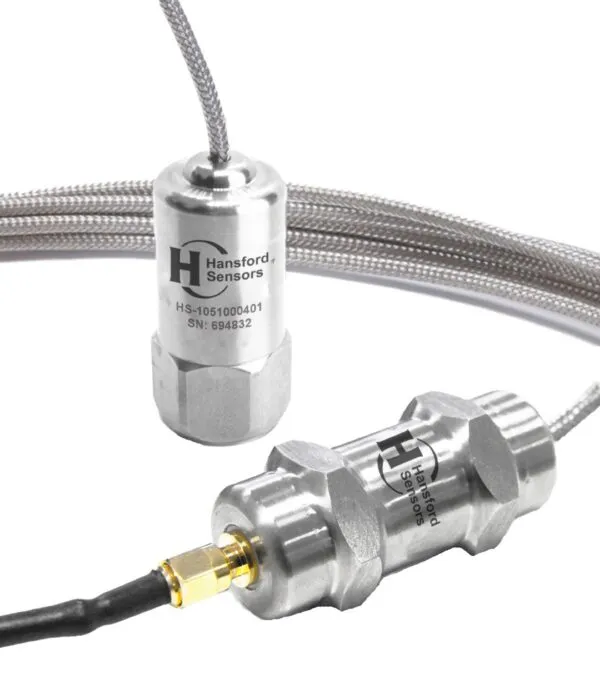

HS-105
|
Hoge-temperatuur accelerometer | Trillingsmeting op warme machines en procesinstallaties | Bekijk sensor |
HS-473
|
Triaxiale 4–20 mA trillingssensor | Continue trillingsbewaking in drie assen | Bekijk sensor |
HS-483
|
Triaxiale 4–20 mA acceleratiesensor | Acceleratiemeting in X-, Y- en Z-richting via PLC / DCS | Bekijk sensor |
HS-183
|
Compacte triaxiale IEPE accelerometer | Dynamische drieassige trillingsanalyse | Bekijk sensor |
Signaalkeuze
4–20 mA trillingssensor of IEPE accelerometer?
Het grootste verschil zit niet alleen in de sensor, maar in wat er na de sensor met het signaal moet gebeuren.
4–20 mA
Beste wanneer een trillingswaarde direct onderdeel moet worden van de bestaande proces- of machinebesturing.
- waarde direct naar PLC
- continue monitoring
- trendregistratie
- eenvoudige alarmgrenzen
- geen uitgebreide frequentieanalyse noodzakelijk
Signaal: gestandaardiseerde proceswaarde.
IEPE / dynamisch AC
Beste wanneer het trillingssignaal zelf beschikbaar moet blijven voor verdere analyse en diagnose.
- trillingsvorm onderzoeken
- FFT / frequentieanalyse
- data collector gebruiken
- online analyse
- diepgaandere diagnose
Signaal: dynamisch trillingssignaal.
Beide nodig? Kies dual-output
Een dual-output sensor kan bijvoorbeeld een 4–20 mA velocity-signaal voor continue PLC-bewaking combineren met een dynamisch AC acceleration-signaal voor verdere analyse. De Hansford HS-421 is hiervan een voorbeeld.
Meetgrootheid
Velocity of acceleratie?
Beide meetgrootheden beschrijven trillingsgedrag, maar leggen een ander accent. De juiste keuze hangt af van machine, toerental, frequentiegebied en het doel van de meting.
Trillingssnelheid meten
Trillingssnelheid wordt veel gebruikt om veranderingen in het algemene trillingsniveau van roterende machines te volgen. Het is daardoor een veelgebruikte grootheid voor brede machinebewaking en condition monitoring.
- motoren
- pompen
- ventilatoren
- compressoren
- tandwielkasten
Acceleratie meten
Acceleratie is interessant wanneer hogere frequentiecomponenten of het dynamische gedrag van lagers, tandwielen en andere mechanische onderdelen relevant zijn voor de meting of analyse.
De juiste meetgrootheid hangt af van onder andere machine, toerental, frequentiegebied en doel van de meting.
Roterende machines
Trillingsbewaking voor roterende machines
Een industriële trillingssensor kan continu in de machine worden geïntegreerd of onderdeel zijn van een analyse- en onderhoudsstrategie.
Elektromotoren
Bewaken van veranderingen in het trillingsgedrag rond motor- en lagerpunten.
Pompen
Condition monitoring van pomp- en motorconstructies.
Ventilatoren & blowers
Bewaking van aandrijving, lagers en roterende delen.
Compressoren
Continue of periodieke monitoring van kritische mechanische componenten.
Tandwielkasten
Trillingsmeting aan mechanische overbrengingen en aandrijvingen.
Transport- & productiemachines
Bewaking van rollen, assen, lagerpunten en andere roterende onderdelen.
Machinegedrag
Veranderingen in machinegedrag vroegtijdig herkennen
Een verandering in trillingsniveau of trillingspatroon kan aanleiding geven om de machineconditie nader te onderzoeken. Trillingsmeting geeft daarmee informatie over verandering, maar benoemt niet automatisch de oorzaak.
Voor daadwerkelijke diagnose zijn onder andere meetmethode, frequentieanalyse, toerental, montage, machineconstructie en historische meetgegevens van belang.
Veranderend trillingsgedrag kan samenhangen met
De meetwaarde alleen is geen automatische defectdiagnose. Interpretatie vraagt context van machine en meetopstelling.
Gecombineerde conditiemeting
Trilling en temperatuur vanuit één meetpunt
Binnen verschillende Hansford-sensorfamilies bestaan uitvoeringen waarbij trillingsmeting kan worden gecombineerd met temperatuurmeting. Dit kan interessant zijn bij lagerhuizen, motoren en andere punten waar beide conditieparameters relevant zijn.
- vibration
- 4–20 mA velocity
- AC acceleration
- temperatuursignaal
- PT100
ATEX & IECEx
Trillingssensoren voor explosiegevaarlijke omgevingen
Hansford heeft intrinsiek veilige en gecertificeerde uitvoeringen voor toepassingen waar een standaard industriële sensor niet zonder meer kan worden toegepast.
- chemische industrie
- procesindustrie
- olie & gas
- opslag & overslag
De geschikte uitvoering en certificering moeten altijd worden gecontroleerd aan de hand van de betreffende zone en installatie.
Bespreek ATEX-toepassingTechnische selectie
Welke gegevens zijn nodig om een trillingssensor te selecteren?
Niet alle gegevens bekend? Stuur ons de toepassing, een foto van de machine of het bestaande sensortype. We helpen de selectie starten.
Voor assortiment en technische filters kunt u ook direct naar onze industriële trillingssensoren .
Laat een trillingssensor selecterenSelectiechecklist
Welke machine wordt bewaakt?
Wat is het toerental?
Velocity of acceleratie?
4–20 mA, IEPE of dynamisch AC?
Gewenst meetbereik?
Benodigd frequentiebereik?
Eén, twee of drie meetassen?
PLC, DCS, SCADA, analyser of collector?
Montagedraad en montagepositie?
Top-exit of side-exit?
Connector of geïntegreerde kabel?
Omgevingstemperatuur?
Beschermingsgraad?
Temperatuurmeting gewenst?
ATEX / IECEx vereist?
Gespecialiseerde fabrikant
Hansford Sensors – specialist in vibration monitoring
Indusen is Sales Partner van Hansford Sensors in Nederland. Hansford Sensors is gespecialiseerd in industriële trillingsmeting en condition monitoring en biedt oplossingen van eenvoudige vibration transmitters tot accelerometers en monitoringcomponenten.
- 4–20 mA vibration transmitters
- IEPE accelerometers
- velocity sensoren
- dual-output sensoren
- triaxiale sensoren
- temperatuurvarianten
- intrinsiek veilige uitvoeringen
- monitoringmodules & accessoires
Aanvraag & selectie
Welke trillingssensor past bij uw machine?
Beschrijf de machine en wat u wilt bewaken. Indusen helpt bij de selectie van de geschikte sensor, meetgrootheid, uitgang en montage.
Geen volledige specificatie beschikbaar? De toepassing en beschikbare machinegegevens zijn voldoende om te starten. Liever eerst rechtstreeks overleggen? Neem contact op met Indusen.
Nieuwe machine, retrofit of bestaande installatie
4–20 mA, IEPE, velocity of triaxiaal
Van vraagstuk naar oplossing – technisch én economisch verantwoord.
Veelgestelde vragen
Veelgestelde vragen over trillingssensoren
Beknopte technische uitleg voor machinebouw, maintenance en condition-monitoringtoepassingen.
Wat doet een trillingssensor?
Een trillingssensor meet mechanische beweging of trillingen van een machineonderdeel. Afhankelijk van het sensortype wordt bijvoorbeeld trillingssnelheid of acceleratie gemeten. Het signaal kan worden gebruikt voor continue machinebewaking, trendregistratie, alarmgrenzen of uitgebreidere trillingsanalyse.
Welke trillingssensor heb ik nodig voor een elektromotor?
Dat hangt af van wat u met de meting wilt doen. Voor een eenvoudige continue waarde in een PLC is een 4–20 mA sensor vaak praktisch. Voor dynamische analyse en frequentie-informatie is een IEPE accelerometer geschikter. Toerental, montagepunt, meetrichting en gewenste diagnose bepalen uiteindelijk de juiste uitvoering.
Wat is het verschil tussen velocity en acceleratie?
Velocity beschrijft de trillingssnelheid en wordt vaak gebruikt om het algemene trillingsniveau van roterende machines te volgen. Acceleratie reageert sterker op hogere frequentiecomponenten en is daarom interessant voor dynamische analyse van bijvoorbeeld lagers en tandwielen. Welke meetgrootheid het beste past, hangt af van machine, toerental en meetdoel.
Wanneer gebruik ik een 4–20 mA trillingssensor?
Een 4–20 mA trillingssensor is vooral geschikt wanneer een proceswaarde rechtstreeks in een PLC, DCS of SCADA moet worden ingelezen. Daarmee kunnen actuele waarden, trends en alarmgrenzen worden opgenomen in de bestaande besturing zonder dat voor eenvoudige bewaking een apart analysesysteem nodig is.
Kan een trillingssensor rechtstreeks op een PLC worden aangesloten?
Ja, wanneer de gekozen sensor een passend industrieel uitgangssignaal heeft. Een 4–20 mA vibration transmitter kan bijvoorbeeld op een geschikte analoge PLC-ingang worden aangesloten. Controleer altijd voeding, bedrading, meetbereik, schaalverdeling en de elektrische specificaties van zowel sensor als ingang.
Wat is een IEPE accelerometer?
Een IEPE accelerometer is een dynamische acceleratiesensor met geïntegreerde elektronica die via een geschikte constante-stroomvoeding wordt gevoed. Het dynamische AC-signaal blijft beschikbaar voor trillingsanalyse, data acquisition en FFT-analyse. De gebruikte analyser, data collector of monitoringmodule moet geschikt zijn voor IEPE-sensoren.
Wat is een dual-output trillingssensor?
Een dual-output sensor combineert twee meetuitgangen in één sensor. Een uitvoering kan bijvoorbeeld een 4–20 mA velocity-signaal leveren voor continue PLC-bewaking en tegelijk een dynamisch AC acceleration-signaal beschikbaar houden voor verdere analyse. De Hansford HS-421 is een voorbeeld van deze aanpak.
Wanneer gebruik ik een triaxiale trillingssensor?
Een triaxiale sensor is interessant wanneer trillingen in meerdere richtingen vanuit hetzelfde meetpunt relevant zijn of wanneer slechts beperkt plaats is voor meerdere sensoren. Afhankelijk van de sensor kunnen X-, Y- en Z-richting voor continue monitoring of dynamische analyse worden gemeten.
Zijn er ATEX trillingssensoren beschikbaar?
Ja. Binnen het Hansford-programma bestaan intrinsiek veilige en ATEX- of IECEx-uitvoeringen. De geschikte uitvoering kan alleen worden bepaald wanneer zone, gas- of stofomgeving, elektrische installatie en vereiste certificering bekend zijn. De complete meetketen moet op de betreffende toepassing worden afgestemd.
Kan trilling en temperatuur met één sensor worden gemeten?
Bij verschillende Hansford-sensorfamilies zijn uitvoeringen beschikbaar die trillingsmeting combineren met een temperatuuruitgang. Afhankelijk van de uitvoering kan dat bijvoorbeeld trilling met een afzonderlijk temperatuursignaal of PT100 zijn. Dit geldt niet voor iedere sensor, dus de exacte variant moet worden geselecteerd.
Waar moet een trillingssensor op een machine worden gemonteerd?
De sensor wordt bij voorkeur stevig gemonteerd op een geschikt punt waar de trillingen van het relevante lager, lagerhuis of machineonderdeel zo direct mogelijk worden overgedragen. De juiste positie en meetrichting hangen af van de machineconstructie en het meetdoel. Een slechte of flexibele montage kan de meetkwaliteit beïnvloeden.
Kan Indusen ook een bestaande trillingssensor vervangen?
Ja. Stuur het bestaande merk en typenummer, een foto of datasheet en informatie over de machine. Indusen vergelijkt onder andere meetgrootheid, uitgangssignaal, gevoeligheid of meetbereik, frequentiegebied, aansluiting, montage, temperatuur en eventuele certificering voordat een technisch passend alternatief wordt voorgesteld.
Nog niet zeker welke sensor of meetmethode past?
Beschrijf de machine, het toerental en wat u met de trillingsmeting wilt doen. Wij helpen bepalen of 4–20 mA, IEPE, velocity, dual-output of een meerassige oplossing technisch het meest logisch is.
Condition monitoring & vibration measurement
Trillingssensoren voor condition monitoring en machinebewaking
Van eenvoudige trillingsbewaking via een PLC tot uitgebreide trillingsanalyse. Indusen levert industriële trillingssensoren en accelerometers voor motoren, pompen, ventilatoren, tandwielkasten en andere roterende machines.
Wij helpen bij de selectie op basis van meetgrootheid, uitgangssignaal, frequentiebereik, toerental, montage en omgeving.
4–20 mA
IEPE
Velocity
Triaxiaal
ATEX
Van signaal naar oplossing
PLC-bewaking of dynamische analyse
Snelle keuzehulp
Welke trillingssensor heb ik nodig?
De juiste sensor wordt vooral bepaald door wat u wilt meten en wat u met het signaal wilt doen. Onderstaande vier routes geven binnen enkele seconden richting.
Trillingen rechtstreeks in de PLC
Voor continue machinebewaking, trending en alarmgrenzen via een bestaande PLC, DCS of SCADA.
Ideaal voor- continue monitoring
- alarmgrenzen
- trendbewaking
- OEM-machinebewaking
- retrofit
Trillingen analyseren
Voor dynamische trillingsmetingen waarbij het werkelijke trillingssignaal beschikbaar moet blijven voor analyse.
Ideaal voor- FFT-analyse
- vibration analysers
- data collectors
- lageranalyse
- online condition monitoring
Trillingssnelheid meten
Voor het meten en analyseren van trillingssnelheid, veel gebruikt bij algemene conditiebewaking van roterende machines.
Ideaal voor- elektromotoren
- pompen
- ventilatoren
- compressoren
- tandwielkasten
Meerdere richtingen meten
Voor toepassingen waarbij trillingen vanuit meerdere richtingen vanaf één meetpunt belangrijk zijn.
Ideaal voor- X/Y/Z-meting
- complex machinegedrag
- triaxiale condition monitoring
- beperkte montagepunten
Keuzeschema
Van meetvraag naar sensor
Begin bij het gewenste resultaat. Het uitgangssignaal en de meetgrootheid volgen daaruit.
Algemene machineconditie bewaken
4–20 mA velocity
Acceleratie bewaken via PLC
4–20 mA acceleration
Trillingsfrequenties analyseren
IEPE accelerometer
Dynamische trillingssnelheid analyseren
AC velocity sensor
Continue monitoring + analyse
Dual-output sensor
X, Y en Z meten
Triaxiale sensor
Explosiegevaarlijke omgeving
ATEX / intrinsiek veilig
Nog niet zeker wat nodig is?
Laat Indusen selecteren
Meetprincipes & signalen
Trillingssensoren voor verschillende meetprincipes
Niet iedere vibration sensor is bedoeld voor dezelfde meetketen. Kies eerst hoe het signaal verder wordt verwerkt.
4–20 mA velocity transmitters
Voor een gestandaardiseerde velocity-proceswaarde rechtstreeks naar PLC, DCS of SCADA.
Typisch: continue machinebewaking, trending en alarmgrenzen. Bekijk assortiment →4–20 mA acceleratiesensoren
Voor acceleratie als industriële proceswaarde via een analoge ingang van de besturing.
Typisch: continue bewaking wanneer hogere frequentiecomponenten relevanter zijn. Bekijk 4–20 mA sensoren →IEPE accelerometers
Voor een dynamisch acceleratiesignaal dat beschikbaar blijft voor FFT en verdere trillingsanalyse.
Typisch: data collectors, vibration analysers en online condition monitoring. Bekijk IEPE accelerometers →AC velocity sensoren
Voor een dynamisch signaal dat proportioneel is aan de actuele trillingssnelheid.
Typisch: analyser, data collector of condition-monitoringsysteem. Bekijk velocity sensoren →Dual-output trillingssensoren
Combineren continue bewaking met een extra dynamisch signaal voor verdere analyse.
Typisch: kritische machines waar PLC-trending én diagnose gewenst zijn. Laat een uitvoering selecteren →Triaxiale trillingssensoren
Meten meerdere richtingen vanuit één montagepunt, bijvoorbeeld X-, Y- en Z-richting.
Typisch: complex machinegedrag of beperkte ruimte voor meerdere meetpunten. Bekijk meerassige sensoren →ATEX / intrinsiek veilige sensoren
Voor explosiegevaarlijke omgevingen waar een gecertificeerde sensor en meetketen vereist zijn.
Zone, certificering en installatie moeten altijd afzonderlijk worden gecontroleerd. Bespreek ATEX-toepassing →Hansford productfamilies
Veelgebruikte Hansford trillingssensoren
Het Hansford-programma loopt van eenvoudige machinebewaking tot uitgebreidere condition monitoring. Onderstaande matrix is bedoeld als snelle oriëntatie; de exacte uitvoering wordt bepaald door de toepassing.
| Sensor | Type | Typisch gebruik | |
|---|---|---|---|
|
HS-420
|
4–20 mA vibration / velocity transmitter | Continue trillingsbewaking via PLC | Bekijk sensor |
|
HS-421
|
Dual-output trillingssensor | 4–20 mA voor continue bewaking + dynamisch AC-signaal voor analyse | Bekijk sensor |
|
HS-422
|
4–20 mA acceleratiesensor | Acceleratie rechtstreeks integreren in PLC / DCS | Bekijk sensor |
|
HS-429
|
Vibration trip / machinebewaking | Trillingsbewaking met trip- of alarmfunctie | Bekijk sensor |
|
HS-100
|
Industriële IEPE accelerometer | Algemene industriële trillingsanalyse | Bekijk sensor |
|
HS-150
|
Premium IEPE accelerometer | Veeleisendere condition-monitoringtoepassingen | Bekijk sensor |
|
HS-160
|
AC velocity sensor | Dynamische trillingssnelheidsmeting | Bekijk sensor |
|
HS-170
|
Compacte IEPE accelerometer | Trillingsmeting bij beperkte montageruimte | Bekijk sensor |
|
HS-105
|
Hoge-temperatuur accelerometer | Trillingsmeting op warme machines en procesinstallaties | Bekijk sensor |
|
HS-473
|
Triaxiale 4–20 mA trillingssensor | Continue trillingsbewaking in drie assen | Bekijk sensor |
|
HS-483
|
Triaxiale 4–20 mA acceleratiesensor | Acceleratiemeting in X-, Y- en Z-richting via PLC / DCS | Bekijk sensor |
|
HS-183
|
Compacte triaxiale IEPE accelerometer | Dynamische drieassige trillingsanalyse | Bekijk sensor |
Signaalkeuze
4–20 mA trillingssensor of IEPE accelerometer?
Het grootste verschil zit niet alleen in de sensor, maar in wat er na de sensor met het signaal moet gebeuren.
4–20 mA
Beste wanneer een trillingswaarde direct onderdeel moet worden van de bestaande proces- of machinebesturing.
- waarde direct naar PLC
- continue monitoring
- trendregistratie
- eenvoudige alarmgrenzen
- geen uitgebreide frequentieanalyse noodzakelijk
Signaal: gestandaardiseerde proceswaarde.
IEPE / dynamisch AC
Beste wanneer het trillingssignaal zelf beschikbaar moet blijven voor verdere analyse en diagnose.
- trillingsvorm onderzoeken
- FFT / frequentieanalyse
- data collector gebruiken
- online analyse
- diepgaandere diagnose
Signaal: dynamisch trillingssignaal.
Beide nodig? Kies dual-output
Een dual-output sensor kan bijvoorbeeld een 4–20 mA velocity-signaal voor continue PLC-bewaking combineren met een dynamisch AC acceleration-signaal voor verdere analyse. De Hansford HS-421 is hiervan een voorbeeld.
Meetgrootheid
Velocity of acceleratie?
Beide meetgrootheden beschrijven trillingsgedrag, maar leggen een ander accent. De juiste keuze hangt af van machine, toerental, frequentiegebied en het doel van de meting.
Trillingssnelheid meten
Trillingssnelheid wordt veel gebruikt om veranderingen in het algemene trillingsniveau van roterende machines te volgen. Het is daardoor een veelgebruikte grootheid voor brede machinebewaking en condition monitoring.
- motoren
- pompen
- ventilatoren
- compressoren
- tandwielkasten
Acceleratie meten
Acceleratie is interessant wanneer hogere frequentiecomponenten of het dynamische gedrag van lagers, tandwielen en andere mechanische onderdelen relevant zijn voor de meting of analyse.
De juiste meetgrootheid hangt af van onder andere machine, toerental, frequentiegebied en doel van de meting.
Roterende machines
Trillingsbewaking voor roterende machines
Een industriële trillingssensor kan continu in de machine worden geïntegreerd of onderdeel zijn van een analyse- en onderhoudsstrategie.
Elektromotoren
Bewaken van veranderingen in het trillingsgedrag rond motor- en lagerpunten.
Pompen
Condition monitoring van pomp- en motorconstructies.
Ventilatoren & blowers
Bewaking van aandrijving, lagers en roterende delen.
Compressoren
Continue of periodieke monitoring van kritische mechanische componenten.
Tandwielkasten
Trillingsmeting aan mechanische overbrengingen en aandrijvingen.
Transport- & productiemachines
Bewaking van rollen, assen, lagerpunten en andere roterende onderdelen.
Machinegedrag
Veranderingen in machinegedrag vroegtijdig herkennen
Een verandering in trillingsniveau of trillingspatroon kan aanleiding geven om de machineconditie nader te onderzoeken. Trillingsmeting geeft daarmee informatie over verandering, maar benoemt niet automatisch de oorzaak.
Voor daadwerkelijke diagnose zijn onder andere meetmethode, frequentieanalyse, toerental, montage, machineconstructie en historische meetgegevens van belang.
Veranderend trillingsgedrag kan samenhangen met
De meetwaarde alleen is geen automatische defectdiagnose. Interpretatie vraagt context van machine en meetopstelling.
Gecombineerde conditiemeting
Trilling en temperatuur vanuit één meetpunt
Binnen verschillende Hansford-sensorfamilies bestaan uitvoeringen waarbij trillingsmeting kan worden gecombineerd met temperatuurmeting. Dit kan interessant zijn bij lagerhuizen, motoren en andere punten waar beide conditieparameters relevant zijn.
- vibration
- 4–20 mA velocity
- AC acceleration
- temperatuursignaal
- PT100
ATEX & IECEx
Trillingssensoren voor explosiegevaarlijke omgevingen
Hansford heeft intrinsiek veilige en gecertificeerde uitvoeringen voor toepassingen waar een standaard industriële sensor niet zonder meer kan worden toegepast.
- chemische industrie
- procesindustrie
- olie & gas
- opslag & overslag
De geschikte uitvoering en certificering moeten altijd worden gecontroleerd aan de hand van de betreffende zone en installatie.
Bespreek ATEX-toepassingTechnische selectie
Welke gegevens zijn nodig om een trillingssensor te selecteren?
Niet alle gegevens bekend? Stuur ons de toepassing, een foto van de machine of het bestaande sensortype. We helpen de selectie starten.
Voor assortiment en technische filters kunt u ook direct naar onze industriële trillingssensoren .
Laat een trillingssensor selecterenSelectiechecklist
Welke machine wordt bewaakt?
Wat is het toerental?
Velocity of acceleratie?
4–20 mA, IEPE of dynamisch AC?
Gewenst meetbereik?
Benodigd frequentiebereik?
Eén, twee of drie meetassen?
PLC, DCS, SCADA, analyser of collector?
Montagedraad en montagepositie?
Top-exit of side-exit?
Connector of geïntegreerde kabel?
Omgevingstemperatuur?
Beschermingsgraad?
Temperatuurmeting gewenst?
ATEX / IECEx vereist?
Gespecialiseerde fabrikant
Hansford Sensors – specialist in vibration monitoring
Indusen is Sales Partner van Hansford Sensors in Nederland. Hansford Sensors is gespecialiseerd in industriële trillingsmeting en condition monitoring en biedt oplossingen van eenvoudige vibration transmitters tot accelerometers en monitoringcomponenten.
- 4–20 mA vibration transmitters
- IEPE accelerometers
- velocity sensoren
- dual-output sensoren
- triaxiale sensoren
- temperatuurvarianten
- intrinsiek veilige uitvoeringen
- monitoringmodules & accessoires
Aanvraag & selectie
Welke trillingssensor past bij uw machine?
Beschrijf de machine en wat u wilt bewaken. Indusen helpt bij de selectie van de geschikte sensor, meetgrootheid, uitgang en montage.
Geen volledige specificatie beschikbaar? De toepassing en beschikbare machinegegevens zijn voldoende om te starten. Liever eerst rechtstreeks overleggen? Neem contact op met Indusen.
Nieuwe machine, retrofit of bestaande installatie
4–20 mA, IEPE, velocity of triaxiaal
Van vraagstuk naar oplossing – technisch én economisch verantwoord.
Veelgestelde vragen
Veelgestelde vragen over trillingssensoren
Beknopte technische uitleg voor machinebouw, maintenance en condition-monitoringtoepassingen.
Wat doet een trillingssensor?
Een trillingssensor meet mechanische beweging of trillingen van een machineonderdeel. Afhankelijk van het sensortype wordt bijvoorbeeld trillingssnelheid of acceleratie gemeten. Het signaal kan worden gebruikt voor continue machinebewaking, trendregistratie, alarmgrenzen of uitgebreidere trillingsanalyse.
Welke trillingssensor heb ik nodig voor een elektromotor?
Dat hangt af van wat u met de meting wilt doen. Voor een eenvoudige continue waarde in een PLC is een 4–20 mA sensor vaak praktisch. Voor dynamische analyse en frequentie-informatie is een IEPE accelerometer geschikter. Toerental, montagepunt, meetrichting en gewenste diagnose bepalen uiteindelijk de juiste uitvoering.
Wat is het verschil tussen velocity en acceleratie?
Velocity beschrijft de trillingssnelheid en wordt vaak gebruikt om het algemene trillingsniveau van roterende machines te volgen. Acceleratie reageert sterker op hogere frequentiecomponenten en is daarom interessant voor dynamische analyse van bijvoorbeeld lagers en tandwielen. Welke meetgrootheid het beste past, hangt af van machine, toerental en meetdoel.
Wanneer gebruik ik een 4–20 mA trillingssensor?
Een 4–20 mA trillingssensor is vooral geschikt wanneer een proceswaarde rechtstreeks in een PLC, DCS of SCADA moet worden ingelezen. Daarmee kunnen actuele waarden, trends en alarmgrenzen worden opgenomen in de bestaande besturing zonder dat voor eenvoudige bewaking een apart analysesysteem nodig is.
Kan een trillingssensor rechtstreeks op een PLC worden aangesloten?
Ja, wanneer de gekozen sensor een passend industrieel uitgangssignaal heeft. Een 4–20 mA vibration transmitter kan bijvoorbeeld op een geschikte analoge PLC-ingang worden aangesloten. Controleer altijd voeding, bedrading, meetbereik, schaalverdeling en de elektrische specificaties van zowel sensor als ingang.
Wat is een IEPE accelerometer?
Een IEPE accelerometer is een dynamische acceleratiesensor met geïntegreerde elektronica die via een geschikte constante-stroomvoeding wordt gevoed. Het dynamische AC-signaal blijft beschikbaar voor trillingsanalyse, data acquisition en FFT-analyse. De gebruikte analyser, data collector of monitoringmodule moet geschikt zijn voor IEPE-sensoren.
Wat is een dual-output trillingssensor?
Een dual-output sensor combineert twee meetuitgangen in één sensor. Een uitvoering kan bijvoorbeeld een 4–20 mA velocity-signaal leveren voor continue PLC-bewaking en tegelijk een dynamisch AC acceleration-signaal beschikbaar houden voor verdere analyse. De Hansford HS-421 is een voorbeeld van deze aanpak.
Wanneer gebruik ik een triaxiale trillingssensor?
Een triaxiale sensor is interessant wanneer trillingen in meerdere richtingen vanuit hetzelfde meetpunt relevant zijn of wanneer slechts beperkt plaats is voor meerdere sensoren. Afhankelijk van de sensor kunnen X-, Y- en Z-richting voor continue monitoring of dynamische analyse worden gemeten.
Zijn er ATEX trillingssensoren beschikbaar?
Ja. Binnen het Hansford-programma bestaan intrinsiek veilige en ATEX- of IECEx-uitvoeringen. De geschikte uitvoering kan alleen worden bepaald wanneer zone, gas- of stofomgeving, elektrische installatie en vereiste certificering bekend zijn. De complete meetketen moet op de betreffende toepassing worden afgestemd.
Kan trilling en temperatuur met één sensor worden gemeten?
Bij verschillende Hansford-sensorfamilies zijn uitvoeringen beschikbaar die trillingsmeting combineren met een temperatuuruitgang. Afhankelijk van de uitvoering kan dat bijvoorbeeld trilling met een afzonderlijk temperatuursignaal of PT100 zijn. Dit geldt niet voor iedere sensor, dus de exacte variant moet worden geselecteerd.
Waar moet een trillingssensor op een machine worden gemonteerd?
De sensor wordt bij voorkeur stevig gemonteerd op een geschikt punt waar de trillingen van het relevante lager, lagerhuis of machineonderdeel zo direct mogelijk worden overgedragen. De juiste positie en meetrichting hangen af van de machineconstructie en het meetdoel. Een slechte of flexibele montage kan de meetkwaliteit beïnvloeden.
Kan Indusen ook een bestaande trillingssensor vervangen?
Ja. Stuur het bestaande merk en typenummer, een foto of datasheet en informatie over de machine. Indusen vergelijkt onder andere meetgrootheid, uitgangssignaal, gevoeligheid of meetbereik, frequentiegebied, aansluiting, montage, temperatuur en eventuele certificering voordat een technisch passend alternatief wordt voorgesteld.
Nog niet zeker welke sensor of meetmethode past?
Beschrijf de machine, het toerental en wat u met de trillingsmeting wilt doen. Wij helpen bepalen of 4–20 mA, IEPE, velocity, dual-output of een meerassige oplossing technisch het meest logisch is.
