Kübler encoder alternatief zoeken? Indusen kijkt technisch mee
Kübler encoders worden veel toegepast in machinebouw, aandrijftechniek, transport, verpakkingsmachines en positioneerassen. Bij vervanging moet niet alleen de resolutie, maar de complete mechanische en elektrische interface worden gecontroleerd.
Indusen vergelijkt encoderprincipe, PPR of bit-resolutie, singleturn/multiturn, uitgang of businterface, as, flens, connector, pinbezetting, toerental en machinefunctie.
Kan een Kübler encoder door een ander merk worden vervangen?
Vaak wel, wanneer mechanica, signaal en machine-interface voldoende overeenkomen. Een encoder met dezelfde resolutie is niet automatisch uitwisselbaar. Asdiameter, holle-asmaat, flens, voeding, uitgang, busprotocol, nulpuls, connector en pinbezetting kunnen bepalend zijn.
Wanneer is een alternatief voor een Kübler encoder interessant?
Lange levertijd
De originele Kübler encoder vertraagt machinebouw, service of productie.
Defecte encoder
Positie- of snelheidsterugkoppeling moet snel worden hersteld om stilstand te beperken.
Uitgefaseerd type
Een oudere uitvoering is niet meer beschikbaar of alleen nog via een opvolger.
Prijsoptimalisatie
Voor seriematige machinebouw kan een technisch vergelijkbare standaard economisch interessant zijn.
Retrofit
Bij revisie kan ook aansluiting, drive, PLC of mechanische montage worden aangepast.
Standaardisatie
Meerdere encoderuitvoeringen kunnen soms worden teruggebracht naar een kleiner, beter leverbaar pakket.
Bekijk ook component niet leverbaar, vervanging & alternatieven en retrofit & vervanging.
Welke Kübler encoders kunnen wij vergelijken?
| Encoder / toepassing | Belangrijk bij vervanging | Indusen-pagina |
|---|---|---|
| Incrementele encoder | PPR, A/B/Z, HTL/TTL/RS422/SinCos, voeding, toerental, as, flens en connector | Incrementele encoders |
| Absolute singleturn encoder | Resolutie, SSI/BiSS/CANopen/veldbus, voeding, draairichting, preset en mechanica | Absolute encoders |
| Absolute multiturn encoder | Singleturn- en multiturnresolutie, protocol, dataformaat, mechanica en voeding | Multiturn encoders |
| Holle-as encoder | Holle-asdiameter, blind/doorgaand, klemring, reactiestang, bouwlengte en kabelrichting | Encoderoplossingen |
| Massieve-as encoder | Asdiameter, aslengte, vlak/spiebaan, flens, koppeling en radiale/axiale belasting | Encoderoplossingen |
| Meetwielencoder | Wielomtrek, PPR, pulsen/mm, slip, contactdruk, draairichting en materiaaloppervlak | Meetwiel encoders |
| Trekdraadencoder | Meetlengte, lineaire resolutie, encoderinterface, trekkracht, snelheid en montage | Trekdraad encoders |
| PROFINET encoder | Encoderprofiel, singleturn/multiturn, dataformaten, mechanica en netwerkconfiguratie | PROFINET encoders |
Waar moet je op letten bij een Kübler alternatief?
Een 1024 PPR encoder kan bijvoorbeeld mechanisch anders zijn, een andere uitgangstrap hebben, op een andere spanning werken of een andere nulpuls- en connectorconfiguratie gebruiken.
Kübler incrementele encoder vervangen
Bij incrementele encodervervanging moet eerst duidelijk zijn welk signaal de PLC, drive of teller verwacht. HTL/push-pull, TTL/RS422 en SinCos zijn functioneel verschillende interfaces en kunnen niet zonder meer onderling worden uitgewisseld.
PPR en signaalfrequentie
De gekozen resolutie bepaalt samen met het toerental de maximale pulsfrequentie die elektronica en besturing moeten verwerken.
A/B/Z-kanalen
Controleer draairichting, faseverschuiving, complementaire signalen en de aanwezigheid en positie van de indexpuls.
Elektrische uitgang
Een mechanisch passende encoder met een verkeerd uitgangscircuit kan niet rechtstreeks op dezelfde ingang worden aangesloten.
Kübler absolute encoder vervangen
Bij absolute encoders moet behalve de resolutie ook het communicatieprotocol en dataformaat worden gecontroleerd. SSI, BiSS, CANopen en industriële Ethernet-interfaces zijn niet onderling uitwisselbaar zonder geschikte besturing.
Singleturn of multiturn
De machine moet na spanningsuitval dezelfde positielogica behouden als de oorspronkelijke toepassing vereist.
Bits en dataformaten
Controleer zowel hoekresolutie als aantal omwentelingen en hoe de positie door de besturing wordt geïnterpreteerd.
Busconfiguratie
Bij CANopen, PROFINET of andere veldbusoplossingen kunnen profiel, parameters en softwareconfiguratie onderdeel van de retrofit zijn.
Bekijk ook onze PROFINET encoderoplossingen.
Mechanische passing is net zo belangrijk als het signaal
Vooral bij bestaande machines kan een paar millimeter verschil bepalen of een vervanger praktisch inzetbaar is. Bij holle-as encoders zijn asdiameter, klemring, statorkoppeling of reactiestang kritisch. Bij massieve-as encoders moeten asdiameter, aslengte, flens, koppeling en beschikbare inbouwruimte worden gecontroleerd.
Holle as
Controleer diameter, blind/doorgaand, klemmethode, encoderlengte en reactiemomentbevestiging.
Massieve as
Controleer asmaat, vlak of spiebaan, koppeling, axiale ruimte en flensgeometrie.
Kabel en connector
Axiaal of radiaal kan in een krappe machine net zo belangrijk zijn als het connectortype zelf.
Voorbeelden van mogelijke vervangingsrichtingen
Onderstaande producten zijn voorbeelden uit het Indusen-assortiment. Ze zijn niet automatisch één-op-één vervangers voor een willekeurig Kübler typenummer.

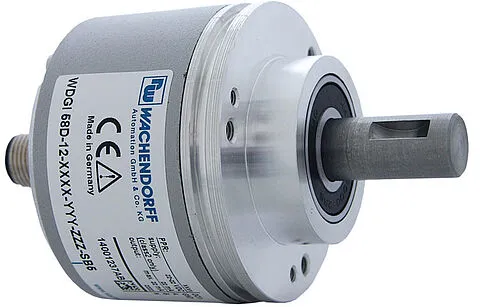

WDGI 58D Heavy Duty
Robuuste incrementele encoder als mogelijke richting voor snelheid, positie en feedback in industriële aandrijvingen.

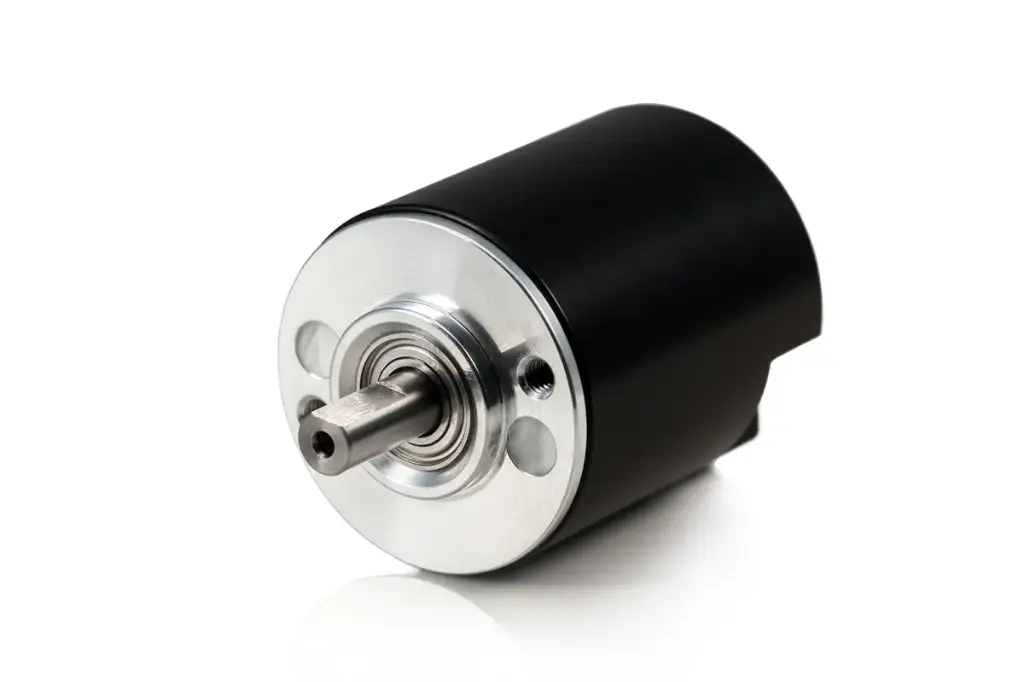

A28
Compacte optische encoder voor toepassingen waar kleine inbouwruimte en nauwkeurige incrementele terugkoppeling centraal staan.

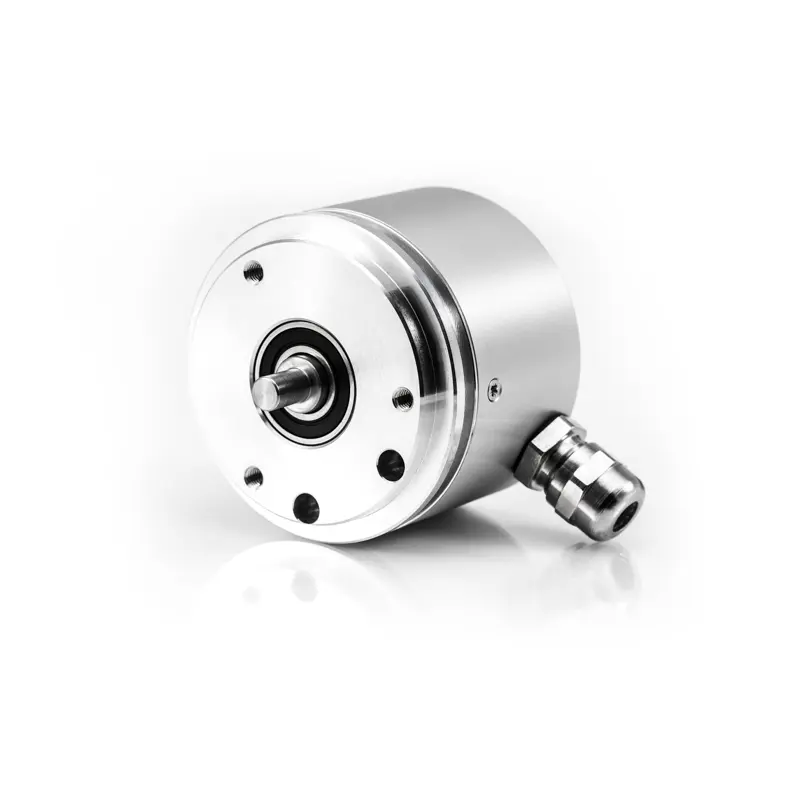

AM absolute encoder
Magnetische absolute encoderfamilie als mogelijke richting voor compacte absolute positiefeedback met verschillende signaalopties.

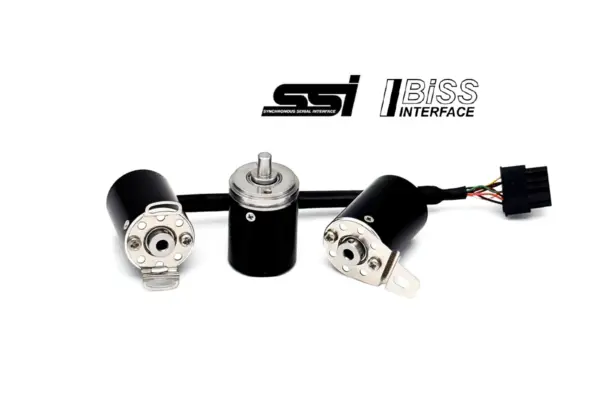

AK20
Compacte absolute encoder voor toepassingen met beperkte inbouwruimte en nauwkeurige absolute positiefeedback.
LMSMA lengte-meetsysteem
Encoder-meetwieloplossing voor lengte, snelheid en positie op transportbanden en bewegend materiaal.

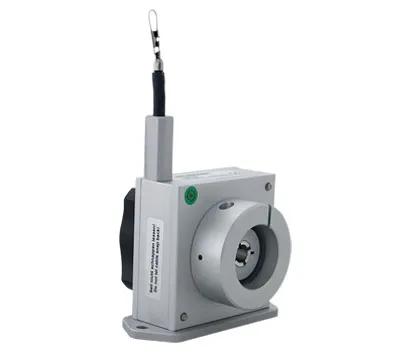

SZG95 trekdraadencoder
Voorbeeld wanneer rotatiefeedback wordt gecombineerd met een trekdraadmechaniek voor lineaire slag- en positiemeting.
Zo beoordelen we een Kübler alternatief
Origineel identificeren
Volledig typenummer, foto, datasheet, connector en mechanische uitvoering vastleggen.
Machinefunctie bepalen
Gaat het om snelheid, positie, indexering, motorfeedback of lengtemeting?
Techniek vergelijken
Resolutie, interface, voeding, as, flens, connector, toerental en omgeving vergelijken.
Alternatief selecteren
Daarna leverbaarheid, montageaanpassing, bekabeling en totale kosten meewegen.
Mechanisch passend maar elektrisch verkeerd is geen vervanger
Bij encoders komen veel varianten binnen dezelfde behuizing voor. Een Ø58 mm encoder kan bijvoorbeeld met verschillende assen, voedingen, uitgangscircuits, interfaces en connectoren worden geleverd. Controleer daarom altijd de volledige bestelcode en niet alleen de familieaanduiding.
Stuur het Kübler typenummer of een foto
Een duidelijke foto van typeplaatje, aszijde en connectorzijde versnelt de vergelijking aanzienlijk. Bij absolute encoders is daarnaast informatie over het protocol en de machinebesturing belangrijk.
Veelgestelde vragen over Kübler encoder alternatieven
Kan een Kübler encoder door Wachendorff worden vervangen?
Dat kan in veel toepassingen, maar alleen na vergelijking van resolutie, uitgang of protocol, voeding, as, flens, connector, toerental en omgevingsspecificaties.
Is dezelfde PPR voldoende voor een incrementele vervanger?
Nee. Controleer ook HTL/TTL/RS422/SinCos, A/B/Z-signalen, voedingsspanning, maximale frequentie, connector en mechanische passing.
Kan een Kübler holle-as encoder worden vervangen?
Ja, wanneer onder andere holle-asdiameter, blind of doorgaand, klemmethode, statorkoppeling of reactiestang, bouwlengte en elektrische interface passend zijn.
Kan SSI door BiSS of CANopen worden vervangen?
Niet zonder meer. Het protocol moet door de bestaande besturing worden ondersteund. Bij retrofit van de besturing kan een protocolwijziging soms wel mogelijk zijn.
Kunnen jullie ook Kübler multiturn encoders vergelijken?
Ja. Dan worden singleturnresolutie, multiturnbereik, protocol, preset/draairichting, mechanica, voeding en besturingscompatibiliteit gecontroleerd.
Welke merken kunnen als alternatief worden bekeken?
Afhankelijk van de toepassing kan Indusen onder andere oplossingen van Wachendorff Automation, Precizika Metrology en ATEK beoordelen.
Kübler encoder alternatief nodig?
Stuur het volledige typenummer, een foto van typeplaatje en aansluiting en indien mogelijk de datasheet. Indusen vergelijkt resolutie, signaal of protocol, as, flens, connector en machinefunctie en zoekt gericht naar een technisch passend alternatief.
