LED-machineverlichting

LED-machineverlichting voor machinebouw en industriële toepassingen

LED-machineverlichting wordt gebruikt om machine-interieurs, bewerkingszones, productielijnen en industriële werkgebieden betrouwbaar te verlichten. Goede machineverlichting zorgt ervoor dat operators, onderhoudsmonteurs en engineers machineprocessen, werkstukken en bewegende onderdelen beter kunnen zien.

Binnen de moderne machinebouw wordt industriële LED-machineverlichting steeds vaker rechtstreeks geïntegreerd in het ontwerp van een machine. Hiervoor zijn compacte LED-lichtlijnen, opbouwarmaturen, inbouwverlichting en buisvormige machinearmaturen beschikbaar.

Afhankelijk van de uitvoering is machineverlichting geschikt voor industriële omgevingen met stof, vocht, trillingen, olie, koelmiddelen en andere procesomstandigheden.

Indusen levert LED-machineverlichting van DIANA Electronic-Systeme, een gespecialiseerde Duitse fabrikant van industriële verlichtingsoplossingen. Wij ondersteunen machinebouwers, OEM's en industriële eindgebruikers bij de selectie, integratie en vervanging van machineverlichting.

Bekijk ook onze verlichtingsoplossingen voor machinebouw voor technische ondersteuning en klantspecifieke toepassingen.

Wat is LED-machineverlichting?

LED-machineverlichting bestaat uit industriële verlichtingsarmaturen die speciaal zijn ontworpen voor gebruik op of binnen machines en productie-installaties.

In tegenstelling tot algemene werkplaatsverlichting moet een industriële machinelamp vaak functioneren in een beperkte inbouwruimte, dicht bij bewegende machineonderdelen of in een omgeving met mechanische belasting.

Daarnaast kunnen specifieke eisen gelden aan:

• lichtopbrengst en lichtverdeling;

• voedingsspanning en stroomopname;

• mechanische montage;

• beschikbare inbouwruimte;

• bescherming tegen stof en vocht;

• bestendigheid tegen olie en koelmiddelen;

• trillings- en schokbelasting;

• aansluitkabels en connectoren;

• temperatuur en warmteafvoer;

• dimbaarheid en elektrische aansturing.

Een geschikte LED-machinelamp moet daarom zowel lichttechnisch als mechanisch en elektrisch aansluiten op de machine.

Welke soorten LED-machineverlichting zijn er?

Industriële LED-machineverlichting is verkrijgbaar in verschillende bouwvormen. De keuze wordt voornamelijk bepaald door de beschikbare ruimte, gewenste lichtverdeling en mechanische integratie.

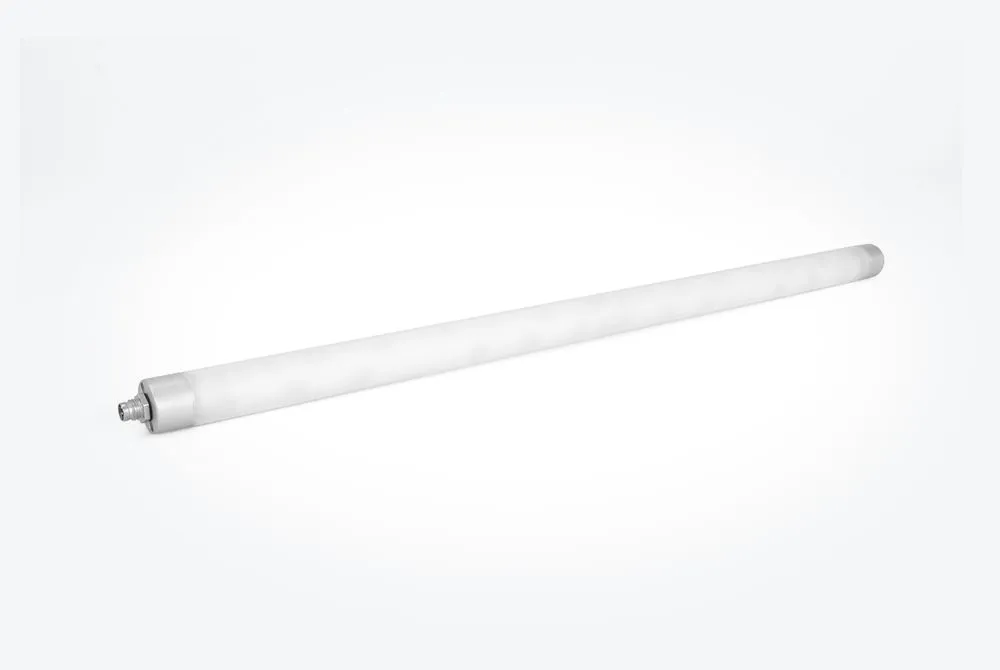

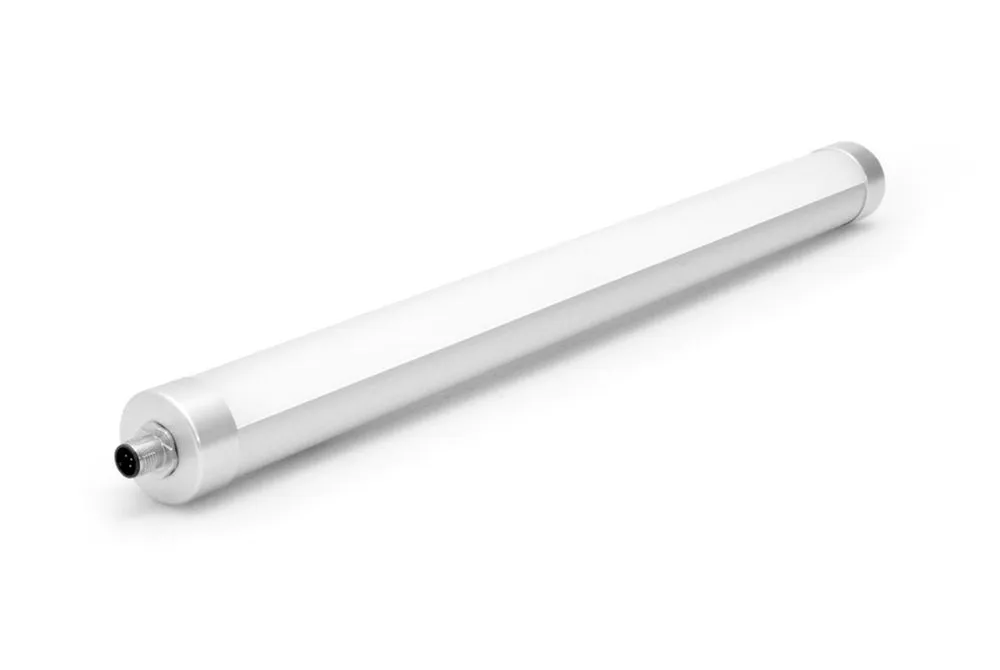

LED-lichtlijnen en light bars

LED-lichtlijnen, ook wel industrial LED light bars genoemd, zijn langwerpige armaturen die worden gebruikt om machine-interieurs en werkgebieden gelijkmatig te verlichten.

Ze zijn bijzonder interessant voor machines waarin verlichting langs een frame, geleiding, afscherming of constructiedeel moet worden gemonteerd.

Typische toepassingen zijn onder andere:

• CNC-machines;

• verpakkingsmachines;

• productielijnen;

• assemblage-installaties;

• transportbanen;

• inspectiezones;

• geautomatiseerde machines.

Een compacte LED-lichtlijn kan bovendien interessant zijn wanneer traditionele machineverlichting te veel ruimte inneemt.

Opbouw-machineverlichting

Bij opbouwverlichting wordt de armatuur rechtstreeks op een machineframe, paneel of ander montageoppervlak bevestigd.

Opbouwarmaturen zijn geschikt wanneer voldoende ruimte aanwezig is en het werkgebied vanaf een specifieke positie moet worden verlicht.

Afhankelijk van de uitvoering zijn verschillende lengtes, montagebeugels en verlichtingshoeken mogelijk.

Inbouw-machineverlichting

Inbouwverlichting wordt geheel of gedeeltelijk geïntegreerd in een machinepaneel of constructiedeel.

Hierdoor kan de verlichting vlak en compact worden opgenomen in het machineontwerp.

Dit is vooral interessant bij moderne OEM-machines waarbij uitstekende onderdelen ongewenst zijn of waar de beschikbare ruimte beperkt is.

Een goed geïntegreerde inbouwarmatuur kan bovendien een rustig en overzichtelijk machineontwerp ondersteunen.

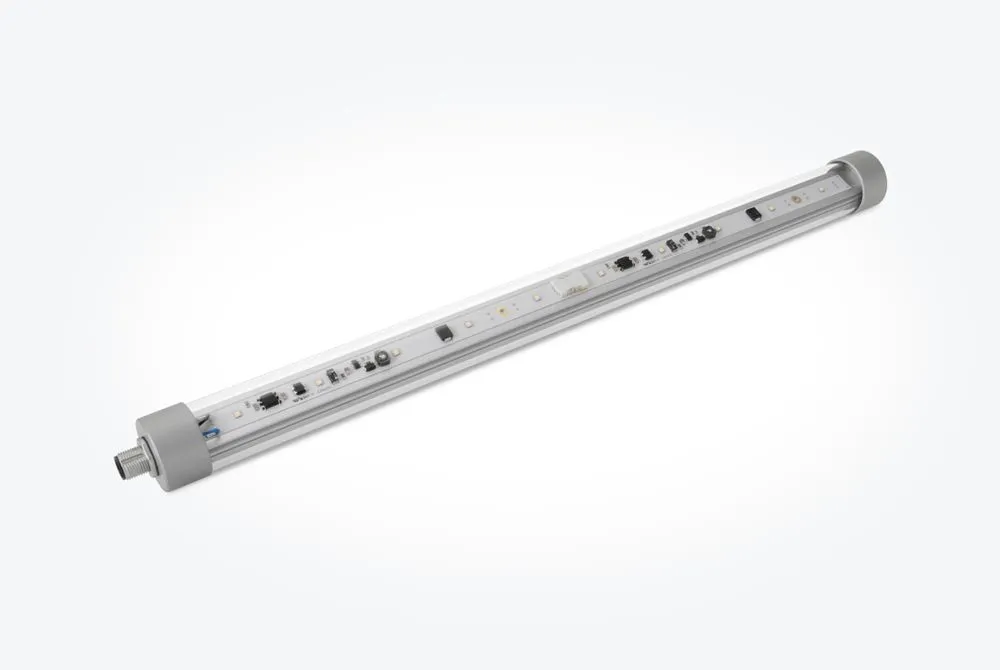

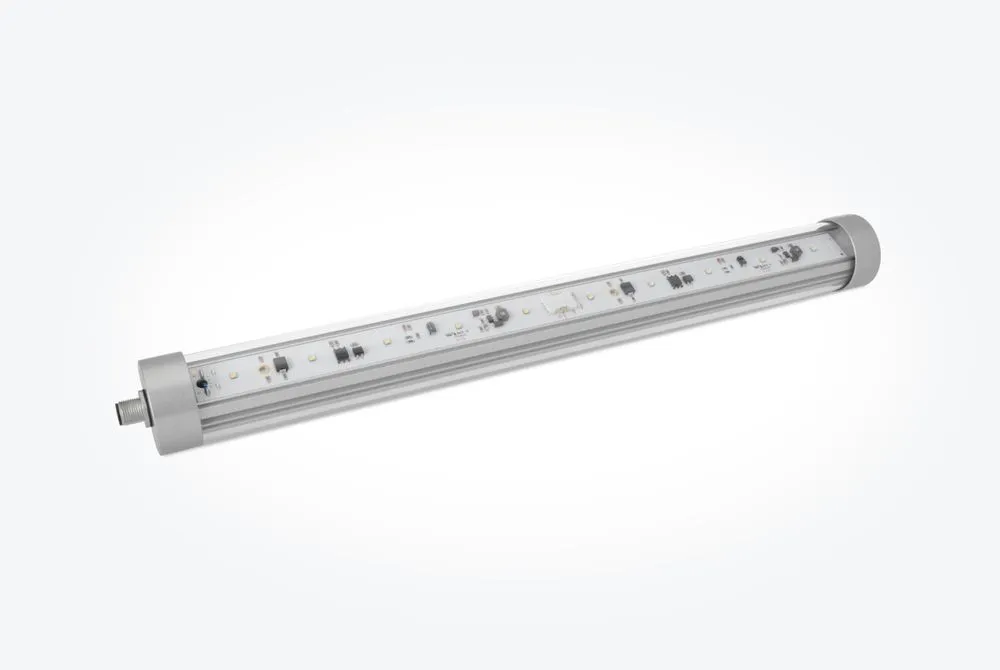

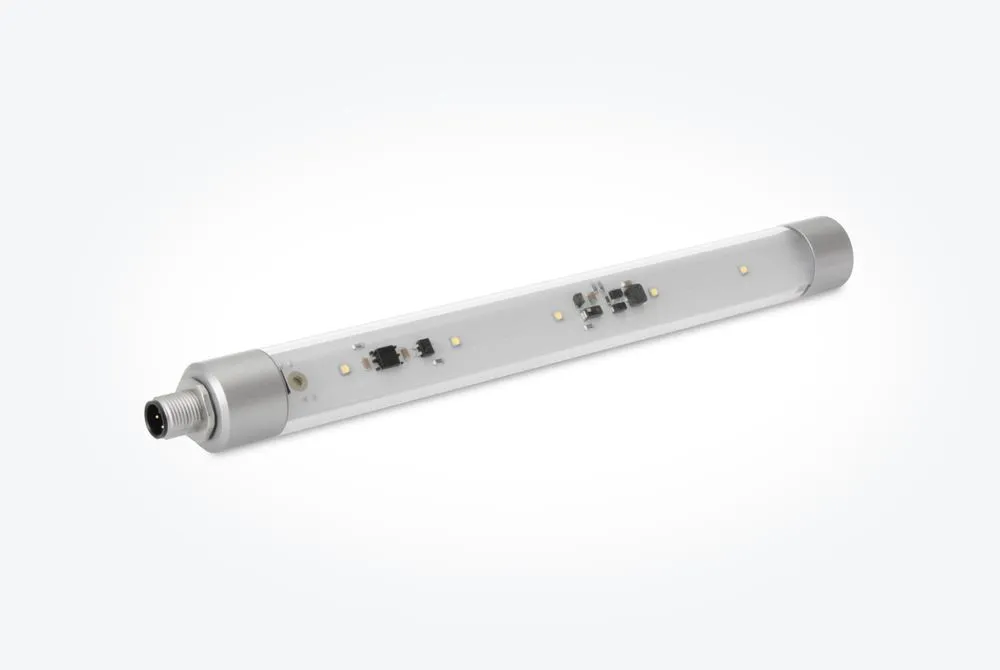

Buisvormige LED-machineverlichting

Buisvormige LED-armaturen combineren een langwerpige lichtbron met een ronde of cilindrische behuizing.

Deze uitvoering kan interessant zijn voor montage langs machineprofielen, in compacte machineconstructies en binnen afgeschermde proceszones.

Afhankelijk van de productserie zijn verschillende diameters, lengtes, lichtkleuren en beschermingsklassen verkrijgbaar.

LED-machineverlichting voor zware industriële omgevingen

In zware industriële omgevingen wordt machineverlichting blootgesteld aan omstandigheden die bij standaardverlichting niet altijd voorkomen.

Denk aan metaalbewerkingsmachines, CNC-installaties, productieprocessen met koelmiddelen, vochtige machineomgevingen en installaties met trillingen of mechanische belasting.

Bij dergelijke toepassingen is het belangrijk dat de complete armatuur geschikt is voor de werkelijke procesomstandigheden.

Belangrijke aandachtspunten zijn:

• contact met olie, emulsies en koelmiddelen;

• metaalspanen en stof;

• spatwater en vocht;

• reinigingsprocessen;

• mechanische trillingen;

• temperatuurschommelingen;

• chemische bestendigheid van afdichtingen;

• bestendigheid van kabels en connectoren.

Een hoge IP-beschermingsklasse geeft niet automatisch aan dat een armatuur bestand is tegen alle industriële vloeistoffen of reinigingsmiddelen.

De juiste uitvoering moet daarom worden geselecteerd op basis van de volledige machineomgeving.

Bekijk onze gespecialiseerde pagina over industriële verlichting voor zware omgevingen voor toepassingen met stof, vocht, olie, koelmiddelen en andere belastende omstandigheden.

LED-machineverlichting voor CNC-machines en metaalbewerking

Binnen CNC-machines, draaibanken, freesmachines en andere metaalbewerkingsinstallaties speelt machineverlichting een belangrijke rol.

Een goede verlichtingsoplossing maakt het eenvoudiger om werkstukken, gereedschappen en bewerkingsprocessen te controleren.

Bij deze machines krijgt de verlichting vaak te maken met koelvloeistof, smeermiddelen, metaalspanen en trillingen.

Daarom moet bij de selectie van een LED-machinelamp voor CNC-machines niet uitsluitend worden gekeken naar het aantal lumen.

Ook de montagepositie, lichtbundel, beschermingsklasse, behuizing, afdichtingen en materiaalbestendigheid zijn bepalend.

Vooral bij gesloten bewerkingsmachines kan een robuuste LED-lichtlijn met een geschikte afdichting en lichtverdeling interessant zijn.

Welke IP-beschermingsklasse heeft machineverlichting nodig?

De IP-beschermingsklasse geeft aan in welke mate een elektrische behuizing bescherming biedt tegen het binnendringen van vaste voorwerpen en water.

Bij industriële LED-machineverlichting komen onder andere de volgende beschermingsklassen voor:

• IP65: stofdicht en beschermd tegen waterstralen.

• IP67: stofdicht en beschermd tegen tijdelijke onderdompeling onder gespecificeerde omstandigheden.

• IP68: stofdicht en geschikt voor onderdompeling onder door de fabrikant vastgelegde omstandigheden.

Welke beschermingsklasse nodig is, hangt af van de machineomgeving en de manier waarop de armatuur wordt gemonteerd.

Voor een droge, afgeschermde productiemachine kunnen andere eisen gelden dan voor een CNC-machine waarbij de verlichting direct aan koelvloeistoffen wordt blootgesteld.

Bij reiniging met hoge waterdruk of agressieve chemicaliën moet afzonderlijk worden gecontroleerd of de geselecteerde armatuur hiervoor geschikt is.

Indusen kan helpen bij de selectie van geschikte machineverlichting voor zware industriële omstandigheden.

Machineverlichting bestand tegen olie en koelmiddelen

Bij machines voor verspanende bewerkingen kan LED-verlichting in contact komen met olie, koelvloeistoffen, emulsies en reinigingsmiddelen.

Daarbij is het belangrijk dat niet alleen de behuizing, maar ook het beschermglas, de afdichtingen en elektrische aansluitingen bestand zijn tegen de gebruikte media.

Sommige industriële machinearmaturen zijn specifiek ontwikkeld voor deze omstandigheden.

Zo zijn er binnen het programma van DIANA uitvoeringen voor robuuste machineomgevingen, waaronder de Q40-serie.

De daadwerkelijke bestendigheid moet altijd worden gecontroleerd aan de hand van de gebruikte vloeistof, concentratie, temperatuur en blootstellingsduur.

LED-machineverlichting 24V DC

Veel industriële machines gebruiken een 24 VDC-voedingssysteem voor sensoren, besturingen en andere elektrische componenten.

Daarom is machineverlichting op basis van 24V DC bijzonder interessant voor machinebouwers.

Bij verschillende DIANA-armaturen bedraagt het gespecificeerde voedingsbereik 22–28 VDC.

Hierdoor kunnen geschikte armaturen worden geïntegreerd in een gangbare industriële 24V-machinearchitectuur.

Bij de elektrische selectie moet onder andere worden gecontroleerd:

• voedingsspanning en toegestane toleranties;

• vermogen en stroomopname;

• inschakelgedrag;

• mogelijkheid tot dimmen;

• schakelwijze vanuit de besturing;

• connector en pinbezetting;

• benodigde bekabeling.

Bij vervanging van bestaande machineverlichting moet worden gecontroleerd of de elektrische aansluiting overeenkomt met het nieuwe armatuur.

Machineverlichting met M8- of M12-connector

Industriële machineverlichting wordt afhankelijk van de productserie geleverd met verschillende aansluitmogelijkheden.

Veelvoorkomende uitvoeringen zijn vaste aansluitkabels en armaturen met een M8- of M12-connector.

Connectoruitvoeringen kunnen voordelen bieden bij machinebouw, onderhoud en vervanging.

Een passende connector maakt het mogelijk om de verlichting overzichtelijk op te nemen in het bekabelingsconcept van de machine.

Bij selectie moeten de connectoruitvoering, pinbezetting, beschermingsklasse, kabelroute en beschikbare montageruimte worden gecontroleerd.

Vooral bij compacte machineframes kan de richting van de connector bepalend zijn voor de keuze van de armatuur.

Hoeveel lumen en lux heeft machineverlichting nodig?

Bij het kiezen van industriële LED-machineverlichting spelen lichtopbrengst, lichtverdeling en montagepositie een belangrijke rol.

Lumen (lm) beschrijft de totale zichtbare lichtstroom die een lichtbron uitstraalt.

Lux (lx) geeft aan hoeveel licht op een bepaald oppervlak terechtkomt.

Een armatuur met een hoge lichtopbrengst zorgt daardoor niet automatisch voor de beste verlichting van het werkgebied.

De verlichtingssterkte hangt ook af van de afstand, uitstralingshoek, oriëntatie en eventuele afschermingen.

Bij het verlichten van een complete machine-interieur is vaak een brede, gelijkmatige lichtverdeling gewenst.

Voor een kleiner inspectiegebied kan juist een gerichte lichtbundel interessant zijn.

Daarnaast moeten ongewenste reflecties en verblinding worden beperkt, bijvoorbeeld bij machines met metalen werkstukken of transparante afschermingen.

Lichtkleur en kleurtemperatuur bij machineverlichting

Industriële LED-machineverlichting is afhankelijk van de uitvoering verkrijgbaar met verschillende kleurtemperaturen.

Veel industriële armaturen gebruiken neutraalwit of daglichtachtig wit licht.

Zo hebben verschillende DIANA-machinearmaturen een standaard lichtkleur van 5000 K.

De geschikte kleurtemperatuur hangt af van de toepassing en het materiaal dat moet worden bekeken.

Bij inspectie en kwaliteitscontrole kunnen bovendien kleurweergave, lichtverdeling en constante lichtcondities van belang zijn.

Wanneer een machine naast witte werkverlichting ook gekleurde signalen moet kunnen tonen, kan RGBW-machine-statusverlichting een geschikte uitbreiding zijn.

Dimbare LED-machineverlichting

Bij sommige machines moet de lichtopbrengst kunnen worden aangepast aan de werkzaamheden of de actuele procesomstandigheden.

Dimbare machineverlichting kan bijvoorbeeld interessant zijn bij inspectiewerkzaamheden, wisselende werkgebieden of machines waarbij reflecties moeten worden beperkt.

Afhankelijk van de productserie kunnen verschillende dimmethoden beschikbaar zijn.

Binnen de DIANA Q40-familie bestaan bijvoorbeeld uitvoeringen met:

• vaste witte machineverlichting;

• analoge 0–10V-lichtregeling;

• configureerbare lichtniveaus via een smartBOX.

De juiste uitvoering wordt bepaald door de gewenste bediening en integratie in de machinebesturing.

Industriële LED-machineverlichting voor OEM-machinebouw

Voor OEM-machinebouwers is machineverlichting vaak een vast onderdeel van het complete machineontwerp.

Daarom spelen naast de lichttechnische prestaties ook reproduceerbaarheid, montage, bekabeling en beschikbaarheid een belangrijke rol.

Bij seriematige machinebouw kan het interessant zijn om één verlichtingsserie in meerdere machinetypen of uitvoeringen te gebruiken.

De verlichting moet daarbij geschikt zijn voor de verschillende montageposities, voedingssystemen en werkgebieden.

Wanneer standaardproducten niet volledig aansluiten op de toepassing, kunnen klantspecifieke uitvoeringen worden onderzocht.

Indusen ondersteunt machinebouwers bij het selecteren van industriële verlichtingsoplossingen voor OEM-toepassingen.

Waar wordt industriële LED-machineverlichting toegepast?

LED-machineverlichting wordt toegepast in uiteenlopende industriële machines en productie-installaties.

Veelvoorkomende toepassingen zijn:

• CNC-freesmachines en draaibanken;

• metaalbewerkingsmachines;

• verpakkingsmachines;

• assemblagelijnen;

• productieautomatisering;

• industriële robots en robotcellen;

• transportbanen en conveyors;

• palletiseerinstallaties;

• inspectie- en testmachines;

• farmaceutische productiemachines;

• high-tech machinebouw;

• semiconductor equipment;

• handling- en sorteermachines;

• geautomatiseerde magazijninstallaties;

• OEM-productiemachines.

Bij iedere toepassing verschillen de eisen aan lichtverdeling, montage en omgevingsbestendigheid.

Een compacte LED-lichtlijn in een verpakkingsmachine vraagt bijvoorbeeld om andere eigenschappen dan een robuuste machinearmatuur in een metaalbewerkingsmachine.

Welke LED-machineverlichting heeft Indusen?

Indusen levert industriële machineverlichting van DIANA Electronic-Systeme.

Het assortiment omvat verschillende bouwvormen, lengtes en elektrische uitvoeringen voor machinebouw, industriële automatisering en OEM.

Voorbeelden van productfamilies zijn:

DIANA Q40

De DIANA Q40 is een industriële LED-opbouwarmatuur voor machineverlichting.

De serie is verkrijgbaar in verschillende lengtes en met meerdere mogelijkheden voor lichtregeling.

Afhankelijk van de uitvoering biedt de Q40 onder andere IP67-bescherming, M12-aansluiting en een witte lichtkleur van 5000 K.

De serie is interessant voor machinebouwers die robuuste, lineaire machineverlichting zoeken.

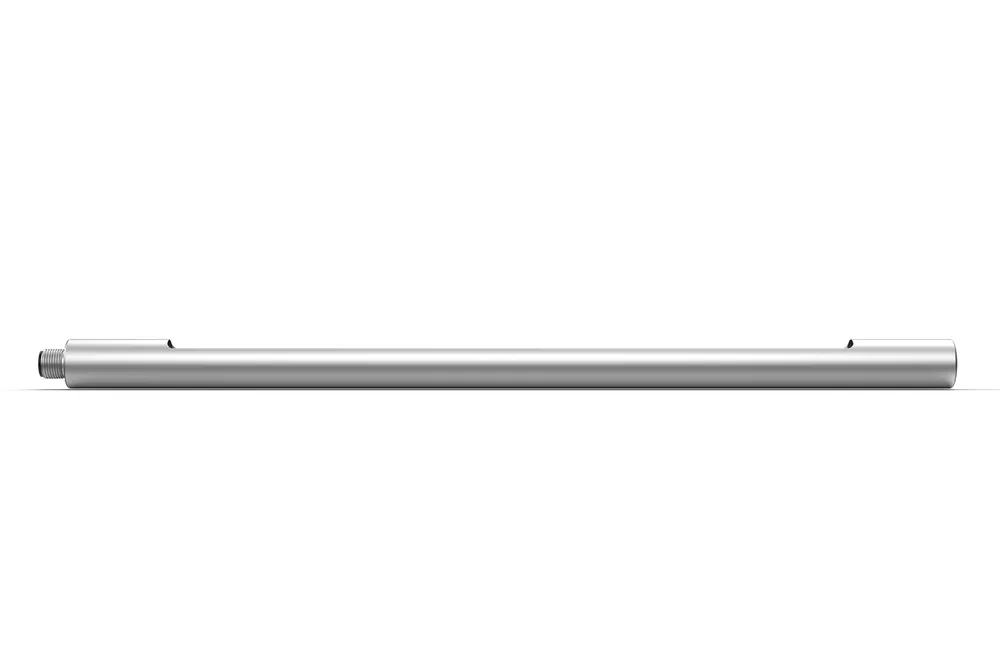

DIANA D20-P

De DIANA D20-P is een compacte LED-lichtlijn met een diameter van 20 mm.

Door de slanke constructie is deze serie interessant voor machines waarin beperkte montageruimte beschikbaar is.

De D20-P heeft onder andere IP67-bescherming, een M12-aansluiting en een diffuse lichtverdeling.

DIANA A55

De DIANA A55 is een vlakke opbouwarmatuur die compact tegen een montageoppervlak kan worden geïntegreerd.

Hierdoor kan deze uitvoering interessant zijn voor machinepanelen en constructies waarin een lage opbouwhoogte gewenst is.

Binnen deze productserie zijn uitvoeringen met IP68-bescherming beschikbaar.

DIANA E110

De DIANA E110 is een industriële inbouwarmatuur voor machineconstructies waarbij verlichting vlak in het ontwerp moet worden opgenomen.

Dit is vooral interessant bij OEM-machines waar een geïntegreerde montage gewenst is.

Ook binnen deze productfamilie zijn uitvoeringen met IP68-bescherming beschikbaar.

Welke productserie het beste geschikt is, hangt af van de machine, beschikbare ruimte, benodigde verlichting en omgevingscondities.

Machineverlichting combineren met RGBW-statusverlichting

In moderne machines wordt functionele werkverlichting steeds vaker gecombineerd met visuele statusindicatie.

Hierdoor kan verlichting naast het zichtbaar maken van het werkgebied ook informatie geven over de toestand van een machine.

DIANA biedt hiervoor specifieke RGBW-armaturen, waaronder uitvoeringen met digitale aansturing en IO-Link.

Deze oplossingen worden bijvoorbeeld toegepast bij machinebouwers die machinestatus rechtstreeks in het machineontwerp willen integreren.

Lees meer over RGBW-statusverlichting en IO-Link-machineverlichting.

LED-machineverlichting vervangen of retrofitten

Een bestaande machine hoeft niet altijd opnieuw met exact dezelfde verlichting te worden uitgerust.

Wanneer een industriële machinelamp defect raakt, niet meer leverbaar is of onvoldoende licht produceert, kan een moderne LED-uitvoering een interessant alternatief zijn.

Bij vervanging van bestaande machineverlichting vergelijken we onder andere:

• afmetingen en montage;

• voedingsspanning;

• vermogen en stroomopname;

• aansluiting en pinbezetting;

• lichtopbrengst;

• uitstralingshoek;

• kleurtemperatuur;

• beschermingsklasse;

• omgevingsbestendigheid;

• beschikbare inbouwruimte.

Het doel is waar mogelijk een technisch passende vervanger te vinden met minimale aanpassingen aan de machine.

Bekijk ook onze mogelijkheden voor retrofit en vervanging.

Machineverlichting van DIANA Electronic-Systeme bij Indusen

Indusen is officieel distributeur van DIANA Electronic-Systeme in Nederland, België en Luxemburg.

DIANA ontwikkelt en produceert gespecialiseerde LED-verlichting voor industriële machinebouw en automatisering.

Het programma omvat onder andere industriële lichtlijnen, opbouwarmaturen, inbouwverlichting, buisvormige verlichting en klantspecifieke LED-oplossingen.

Naast standaardproducten biedt DIANA mogelijkheden om verlichting projectgericht aan te passen aan specifieke OEM-eisen.

Door rechtstreeks samen te werken met de fabrikant kan Indusen technische vraagstukken bespreken over onder andere montage, elektrische aansluiting, lichtverdeling en mechanische integratie.

Bekijk het complete aanbod via DIANA Electronic-Systeme bij Indusen.

Veelgestelde vragen over LED-machineverlichting

Wat is het verschil tussen LED-machineverlichting en gewone LED-verlichting?

LED-machineverlichting is bedoeld voor integratie in machines en industriële installaties. Afhankelijk van de uitvoering zijn industriële armaturen ontworpen voor specifieke eisen aan montage, voedingsspanning, beschermingsklasse, trillingen en omgevingsbestendigheid.

Welke LED-machineverlichting is geschikt voor CNC-machines?

Voor CNC-machines moet rekening worden gehouden met olie, koelmiddelen, metaalspanen, vocht en trillingen. De juiste verlichting wordt gekozen op basis van beschermingsklasse, materiaalbestendigheid, lichtverdeling en montage. Een IP67-armatuur kan interessant zijn, maar de geschiktheid voor de gebruikte koelmiddelen moet afzonderlijk worden gecontroleerd.

Bestaat er LED-machineverlichting op 24V?

Ja. Veel industriële LED-machinearmaturen werken op een nominale voedingsspanning van 24 VDC. Verschillende DIANA-uitvoeringen zijn bijvoorbeeld gespecificeerd voor 22–28 VDC. Controleer altijd de voedingsspecificaties van het gekozen model.

Wat is het verschil tussen IP67 en IP68 machineverlichting?

IP67 biedt bescherming tegen stof en tijdelijke onderdompeling onder gespecificeerde omstandigheden. Bij IP68 gelden de onderdompelingscondities die door de fabrikant zijn vastgelegd. De IP-classificatie zegt niet automatisch iets over de bestendigheid tegen olie, koelmiddelen of reinigingschemicaliën.

Is er machineverlichting die bestand is tegen koelvloeistoffen?

Er bestaan industriële machinearmaturen die zijn ontwikkeld voor zware omstandigheden met koel- en smeermiddelen. De geschiktheid hangt af van de gebruikte vloeistof, materiaalkeuze, afdichtingen en productuitvoering. Bekijk ook LED-verlichting voor zware industriële omgevingen.

Welke machineverlichting is geschikt voor weinig inbouwruimte?

Voor compacte machineframes kunnen smalle LED-lichtlijnen, buisvormige armaturen of inbouwverlichting interessant zijn. Een voorbeeld is de DIANA D20-P met een diameter van 20 mm.

Kan LED-machineverlichting worden gedimd?

Ja, bepaalde industriële LED-armaturen ondersteunen dimmen. Afhankelijk van het model kan dit via bijvoorbeeld 0–10 V of een aparte configuratievoorziening. Controleer altijd of de gewenste dimfunctie bij de geselecteerde uitvoering beschikbaar is.

Kan machineverlichting via een PLC worden aangestuurd?

Dat is afhankelijk van de elektrische uitvoering. Sommige armaturen kunnen worden geschakeld of gedimd met geschikte besturingssignalen. Voor uitgebreidere kleur- en statusfuncties zijn aparte RGBW- en IO-Link-verlichtingsoplossingen beschikbaar.

Kan industriële machineverlichting op maat worden gemaakt?

Ja. DIANA Electronic-Systeme ontwikkelt naast standaardarmaturen ook klantspecifieke LED-oplossingen. Afhankelijk van de toepassing kunnen onder andere afmetingen, montage, kabels, aansluitingen en integratie in de machine worden onderzocht.

Hulp bij het selecteren of vervangen van LED-machineverlichting

Indusen ondersteunt engineers, machinebouwers, OEM's en industriële eindgebruikers bij de selectie, vervanging en integratie van industriële LED-machineverlichting.

Wij kijken verder dan alleen het aantal lumen of de afmetingen van de armatuur. We beoordelen onder andere lichtverdeling, voedingsspanning, montage, bouwruimte, IP-beschermingsklasse, omgevingscondities en elektrische aansluiting.

Zoekt u machineverlichting voor een nieuwe machine, een bestaande installatie of een terugkerend OEM-project? Stuur dan een foto, technische tekening, datasheet of het huidige typenummer door.

Wij bekijken welke standaarduitvoering of klantspecifieke oplossing technisch en economisch het beste aansluit.

Bekijk ook onze pagina's over industriële verlichtingsoplossingen, verlichting voor zware industriële omgevingen, RGBW-machine-statusverlichting en DIANA Electronic-Systeme.
