Absolute encoders

Absolute encoders voor industriële toepassingen

Absolute encoders worden gebruikt voor het nauwkeurig bepalen van de exacte positie van een as of mechanisch systeem. Omdat iedere positie een unieke digitale code heeft, kan de actuele positie direct worden uitgelezen zodra het systeem wordt ingeschakeld. Daardoor zijn absolute encoders een veelgebruikte oplossing in machinebouw, motion control, robotica, verpakkingsmachines en positioneersystemen.

Wat is een absolute encoder?

Een absolute encoder is een sensor die de exacte positie van een as of mechanisme digitaal vastlegt. In tegenstelling tot een incrementele encoder werkt een absolute encoder niet alleen met pulsen voor relatieve verplaatsing, maar met een unieke positiecode per stand van de as.

Daardoor blijft de positie-informatie behouden, ook na spanningsuitval. Dit maakt absolute encoders bijzonder geschikt voor toepassingen waar een betrouwbare en directe positiebepaling vereist is.

Hoe werkt een absolute encoder?

Een absolute encoder kent aan elke positie van de as een unieke digitale waarde toe. Zodra de encoder wordt uitgelezen, is direct bekend in welke positie de as zich bevindt. Hierdoor is geen referentiepunt of homing-procedure nodig om de positie opnieuw te bepalen na een herstart.

Afhankelijk van het type encoder wordt gebruikgemaakt van verschillende meetprincipes en interfaces. Absolute encoders kunnen worden geïntegreerd in PLC-systemen, motion controllers en industriële netwerken voor nauwkeurige terugkoppeling en positionering.

Wanneer kiest u voor een absolute encoder?

Een absolute encoder is vooral interessant wanneer de exacte positie direct beschikbaar moet zijn, ook na spanningsuitval of stilstand. In veel industriële toepassingen is dat belangrijk om stilstand te beperken, herstartprocedures te vereenvoudigen en fouten in positionering te voorkomen.

Absolute encoders worden veel toegepast in machines waar positiecontrole kritisch is, zoals verpakkingsmachines, handling-systemen, robotica, draaibewegingen en lineaire positioneertoepassingen.

Singleturn en multiturn absolute encoders

Absolute encoders zijn verkrijgbaar als singleturn en multiturn uitvoering. Een singleturn absolute encoder registreert de positie binnen één volledige omwenteling. Een multiturn absolute encoder registreert daarnaast ook meerdere omwentelingen en is daardoor geschikt voor toepassingen waar meer rotaties gevolgd moeten worden.

De keuze tussen singleturn en multiturn hangt af van de machinebeweging en de mate waarin meerdere omwentelingen relevant zijn voor de besturing of positionering.

Waar worden absolute encoders toegepast?

Absolute encoders worden toegepast in uiteenlopende industriële toepassingen waar nauwkeurige positie-informatie direct beschikbaar moet zijn. Denk aan machinebouw, verpakkingslijnen, robotica, handling-systemen, draaitafels, positioneersystemen en industriële aandrijvingen.

Ook bij retrofit en vervanging zijn absolute encoders vaak relevant. Wanneer een bestaande encoder defect raakt of niet meer leverbaar is, moet gekeken worden naar resolutie, interface, bouwvorm, asdiameter en mechanische passing om een passende vervanger te vinden.

Waar moet u op letten bij het kiezen van de juiste absolute encoder?

Het kiezen van de juiste absolute encoder hangt af van meerdere technische factoren. Belangrijke aandachtspunten zijn onder andere resolutie, singleturn of multiturn, interface, voedingsspanning, asuitvoering, montagevorm, beschermingsklasse en de omgevingscondities waarin de encoder moet functioneren.

Daarnaast is het belangrijk om te kijken naar de koppeling met besturing, PLC of industriële netwerken. In de praktijk moet een absolute encoder niet alleen elektrisch compatibel zijn, maar ook mechanisch goed passen binnen de machine of installatie.

Uitvoeringen en varianten van absolute encoders

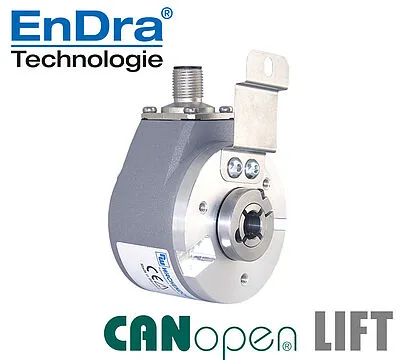

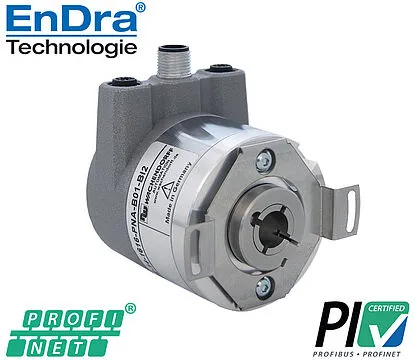

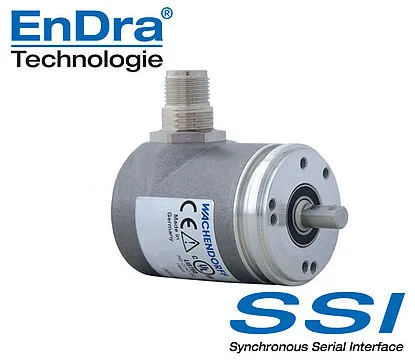

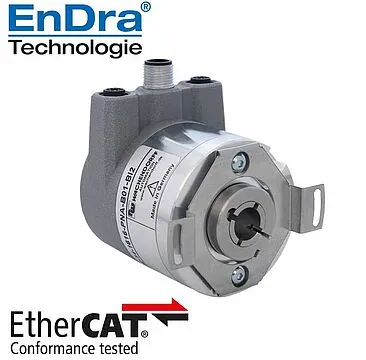

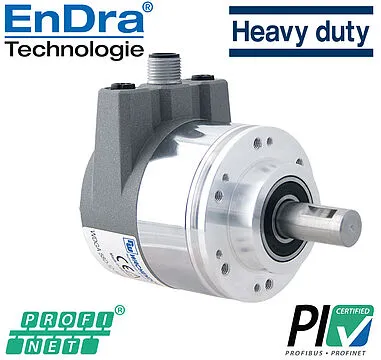

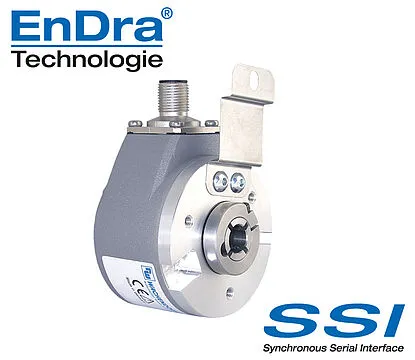

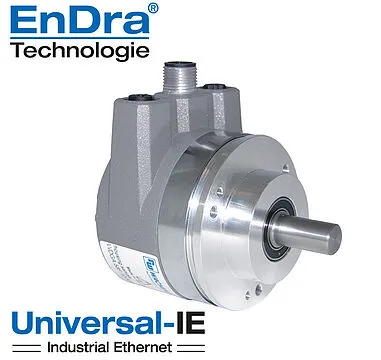

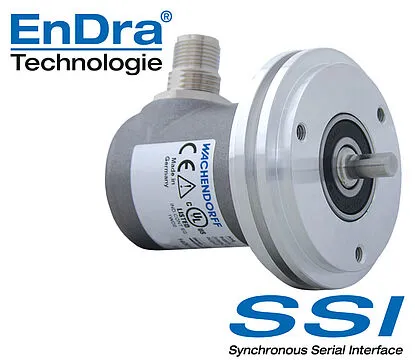

Absolute encoders zijn verkrijgbaar in verschillende uitvoeringen, afhankelijk van de toepassing. Denk aan encoders met massieve as of holle as, compacte uitvoeringen voor beperkte inbouwruimte, heavy-duty varianten voor zwaardere omgevingen en uitvoeringen met verschillende interfaces zoals SSI, CANopen, EtherCAT, PROFINET, IO-Link of Industrial Ethernet.

Daarnaast zijn er absolute encoders voor specifieke toepassingen zoals food & beverage, corrosieve omgevingen, mobiele machines of hoge mechanische belastingen. Daardoor is het belangrijk om niet alleen naar het type encoder te kijken, maar naar de volledige toepassing.

Merken voor absolute encoders

Bij Indusen leveren wij absolute encoders van verschillende fabrikanten, waaronder Wachendorff, Precizika Metrology en Omron. Daarmee ondersteunen wij zowel standaardtoepassingen als vervangingsvraagstukken en alternatieven voor bestaande encoderoplossingen in industriële automatisering en machinebouw.

Wachendorff is daarbij sterk in robuuste industriële absolute encoders met verschillende netwerkinterfaces en uitvoeringen voor zware omgevingen. Precizika Metrology is interessant voor toepassingen waar hoge nauwkeurigheid en stabiele positieterugkoppeling belangrijk zijn. Omron biedt daarnaast bekende absolute encoderoplossingen voor industriële automatisering en machinebouw.

Hulp bij selectie en vervanging

Bij Indusen ondersteunen wij OEM’s, machinebouwers en engineers bij het selecteren van de juiste absolute encoder op basis van resolutie, interface, asuitvoering, montage en omgevingscondities.

Moet een bestaande encoder worden vervangen of zoekt u een alternatief voor een huidige uitvoering? Dan kijken wij verder dan alleen het typenummer. In veel gevallen zijn er meerdere oplossingen mogelijk, afhankelijk van prestaties, beschikbaarheid en kosten. Zo helpen wij bij een technisch én economisch verantwoorde keuze.

Zoekt u een geschikte absolute encoder voor een nieuwe toepassing, of moet een bestaande encoder worden vervangen? Bekijk ook onze pagina’s over encoderoplossingen en retrofit & vervanging, of lees ons artikel Encoder vervangen? Zo vindt u de juiste vervanger voor uw machine.
